Conducto de
transición
Instrucciones de instalación
14
ANTES DE COMENZAR
Quite las pelusas de la abertura de salida
de la pared.
Abertura de
conducto
interno
Pared
Verifique que
el regulador de tiro
de la campana
de salida se abra
y cierre libremente.

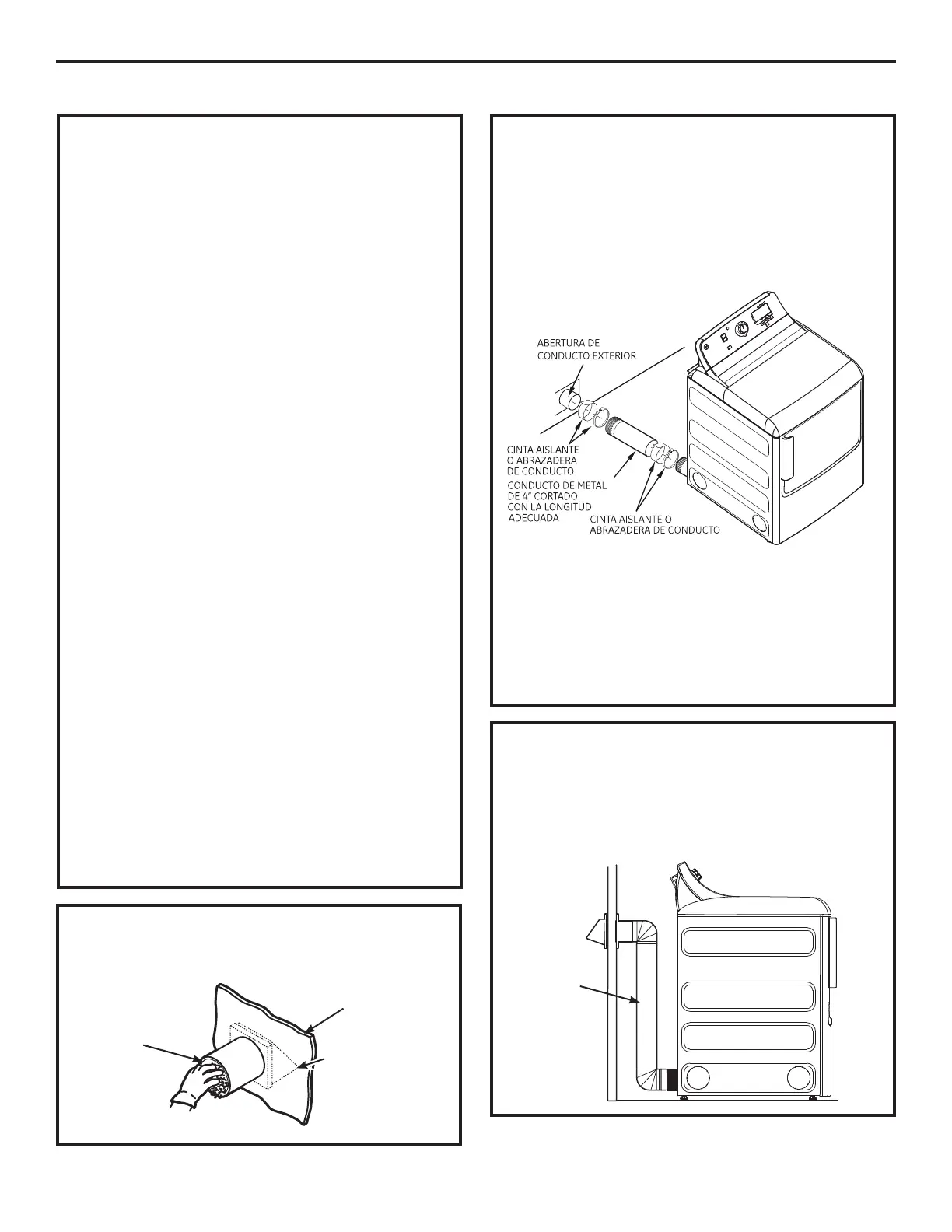

SALIDA TRASERA ESTÁNDAR
Recomendamos instalar la secadora antes
que la lavadora. Esto permitirá un acceso directo
para poder efectuar la conexión de salida.
Deslice el extremo del conducto de salida hacia
la parte trasera de la secadora y sujete con cinta
aislante o una abrazadera de mangueras.
NOTA: Recomendamos el uso de un conducto de
salida rígido de metal. Sin embargo, si se usan
conductos flexibles
éstos deben ser de metal
aprobados por UL, no de plástico.
•
Para una instalación en línea recta, conecte
la salida de la secadora a la pared con cinta
aislante o una abrazadera de mangueras.
CONFIGURACIÓN RECOMENDADA
PARA MINIMIZAR LAS OBSTRUCCIONES
DE LA SALIDA
El uso de codos evitará que los conductos
se tuerzan y caigan.
CAMPANA O CUBIERTA DE PARED
•
Instale la salida de modo de evitar contracorrientes
o el ingreso de pájaros u otros insectos o animales.
•
La boca de salida debe presentar una resistencia
mínima al flujo de salida y debe requerir poco
mantenimiento para evitar las obstrucciones.
•
Las cubiertas de pared deben instalarse por lo
menos a 12” sobre el nivel del suelo o cualquier
otra obstrucción con la abertura apuntando
hacia abajo.
SEPARACIÓN DE CURVAS
•
Para un mejor desempeño, separe todas las
curvas con 4 pies de conducto recto como
mínimo, incluyendo la distancia entre la última
curva y la cubierta de pared con regulador de tiro.
SELLADO DE JUNTAS
•
Todas las juntas deben estar bien selladas
para evitar pérdidas. El extremo macho de cada
sección de conducto debe apuntar en dirección
opuesta de la secadora.
•
Las juntas de los conductos deben ser herméticas
al aire y a la humedad mediante la superposición
de juntas con cinta aislante o cinta de aluminio.
•
No ensamble la tubería con tensores que se extiendan
sobre el conducto. Estos tensores acumulan pelusa,
creando un posible riesgo de incendio.
• Los tramos horizontales deben tener una
inclinación hacia el exterior de 1/4” por pie.
•
Incluya un acceso para inspección y limpieza del
sistema de salida, especialmente en las curvas.
Inspeccione y limpie el conducto por lo menos una
vez al año.
AISLACIÓN
•
Los conductos instalados a través de una
área sin calefacción o ubicados cerca de un
acondicionador de aire deben aislarse para reducir
la condensación y la acumulación de pelusas.
LISTA DE CONTROL DEL SISTEMA DE
SALIDA
SALIDA AL EXTERIOR DE LA SECADORA (cont.)
