20 49-3000255 Rev 2

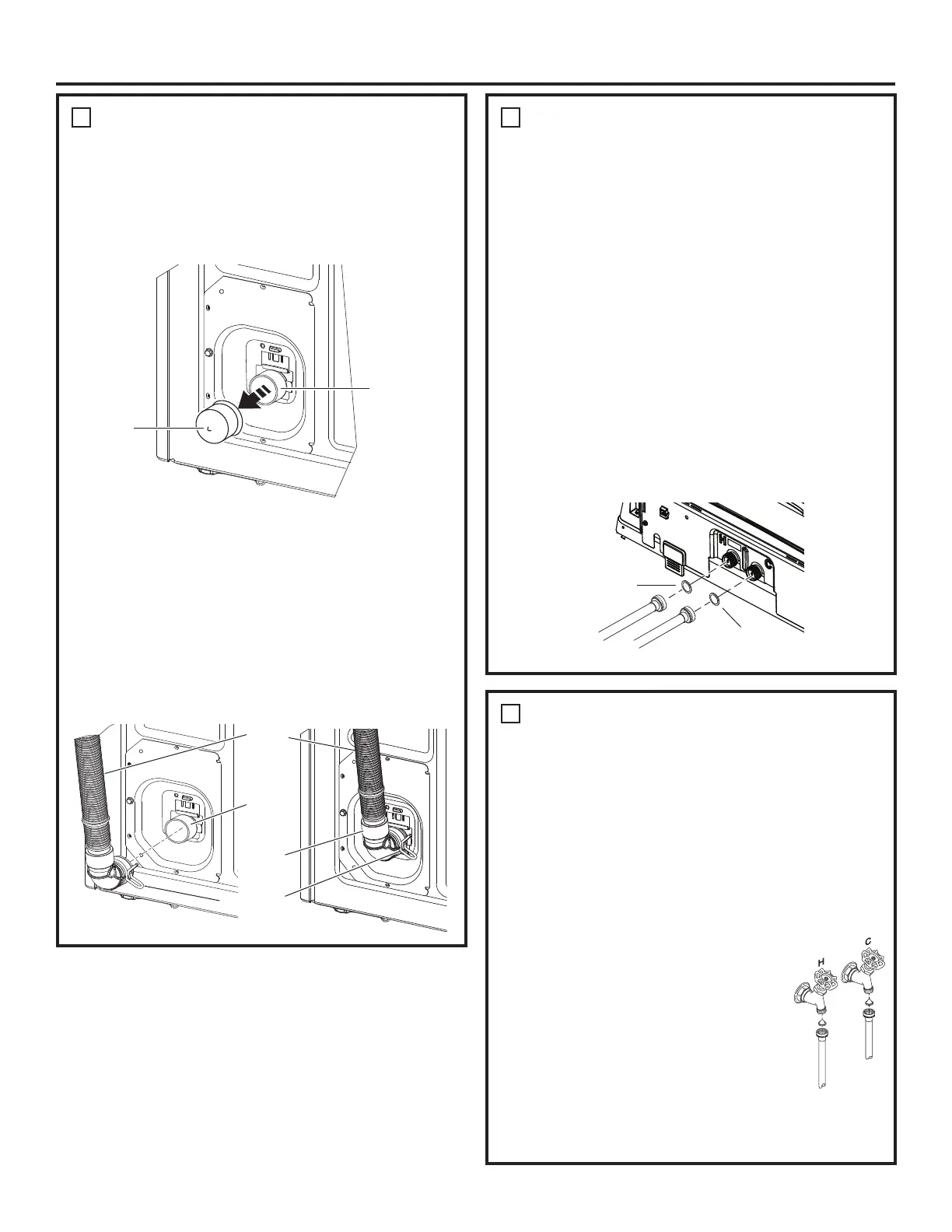

Instrucciones de instalación
Conecte la manguera de desagüe al puerto de drenaje
en la parte trasera de la lavadora. Abra la abrazadera con
las pinzas y deslice las mismas sobre el extremo de la
manguera. Manteniendo la abrazadera abierta, presione
el extremo de la manguera sobre el puerto de drenaje
hasta que quede completamente insertada. Libere la
abrazadera entre los resortes de ubicación en el extremo
de la manguera. La salida del extremo de la manguera
debe estar orientada verticalmente
3
CONECTE LA MANGUERA DE
DESAGÜE A LA LAVADORA
Manguera
de
drenaje
Puerto
de
drenaje
Extremo
del
drenaje
Abrazadera
5
CONECTE LAS MANGUERAS DE
AGUA A LAS VÁLVULAS DE SALIDA
Averigüe cuál es la tubería de agua CALIENTE antes
de conectar las mangueras de agua a las llaves.
Generalmente, la llave de agua CALIENTE se encuentra
a la izquierda.
(Si los filtros/arandelas de caucho no estan presentes) Con
la parte convexa del filtro hacia usted, coloque el filtro y la
arandela de caucho en cada uno de los extremos libres de
las mangueras de agua.
Conecte la manguera de agua caliente a una válvula de
salida de agua caliente en su hogar. Ajuste
manualmente y use una pinza para ajustar
las mangueras entre 1/4 y 1/2 giro luego
del ajuste manual. Abra la válvula de agua
caliente.
Conecte la manguera de agua fría S a una
válvula de salida de agua fría en su hogar.
Ajuste manualmente y use una pinza para
ajustar las mangueras entre 1/4 y 1/2 giro
luego del ajuste manual. Abra la válvula de agua fría.
Controle la presencia de pérdidas y goteos en las
uniones de las mangueras. Ajuste según sea necesario.
COLD
(
FRÍO
)
HOT
(
CALIENTE
)
Antes de instalar las mangueras de agua, saque el cordón
eléctrico de su lugar de almacenamiento. Si no esta
presente, instale la arandela de caucho en un extremo de
la manguera de agua caliente. Enrosque la manguera de
agua caliente en la pieza para conexión con etiqueta H
en la parte posterior superior de la lavadora. Apriétela con
la mano y luego gírela un octavo de vuelta más con una
pinza.Ajuste manualmente y use una pinza para ajustar las
mangueras entre 1/8 y 1/4 de giro luego del ajuste manual.
Si no esta presente, instale la arandela de caucho en
un extremo de la manguera de agua fría (C). Enrosque
la manguera de agua fría en la pieza para conexión con
etiqueta C en la parte posterior superior de la lavadora.
Ajuste manualmente y use una pinza para ajustar las
mangueras entre 1/8 y 1/4 de giro luego del ajuste manual.
Coloque la lavadora lo más cerca posible a su lugar
definitivo dejando espacio para que se pueda drenar el
agua y se puedan efectuar las conexiones eléctricas.
4
CONECTE LAS MANGUERAS DE
AGUA A LA LAVADORA
COLD
(
FRÍO
)
HOT
(
CALIENTE
)
Arandela
de caucho
Arandela
de caucho
Retire el tapón de la conexión de drenaje, si está
presente, antes de instalar la manguera de drenaje. Es
normal que una pequeña cantidad de agua residual del
proceso de verificación de calidad en la planta se drene
de la entrada de la válvula al quitar la tapa.
Tapón
Conexión
Parte trasera de la lavadora
