RETRAIT DES PORTES DU RÉFRIGÉRATEUR (suite)
Débranchez l’alimentation en eau à l’arrière de
l’appareil en appuyant sur le collier gris foncé tout en
tirant le tuyau d’alimentation en eau vers le haut.
Faites passer le tuyau d’alimentation en eau à travers
le passage prévu à cet effet pour libérer le tuyau avant
de retirer la porte. La longueur du tuyau d’alimentation
en eau est supérieure à 4 pi. Celui-ci doit être fixé
à l’aide de ruban adhésif à la porte pour y accéder
facilement lors de la réinstallation de la porte
A l’aide d’un tournevis à cliquet de 3/8 po, retirez les
vis de fixation de la charnière supérieure au corps
du réfrigérateur, puis soulevez la charnière vers
le haut pour dégager l’axe de la charnière de son
emplacement dans le haut de la porte.
MISE EN GARDE
Risque lors du levage de charge
Une seule personne soulevant ces charges pourrait
se blesser. Demandez l’aide d’une autre personne
pour manipuler, déplacer ou lever les portes du
réfrigérateur.
Remarque : lorsque vous retirez la porte, pour éviter
d’endommager celle-ci ainsi que les composants
électroniques qu’elle contient, placez-la soigneusement
dans un endroit approprié.
Remarque : La charnière inférieure et son axe sont
numérotés. Ils doivent donc être associés pour que la
porte se ferme correctement de façon automatique.
Veuillez suivre les instructions scrupuleusement.
68

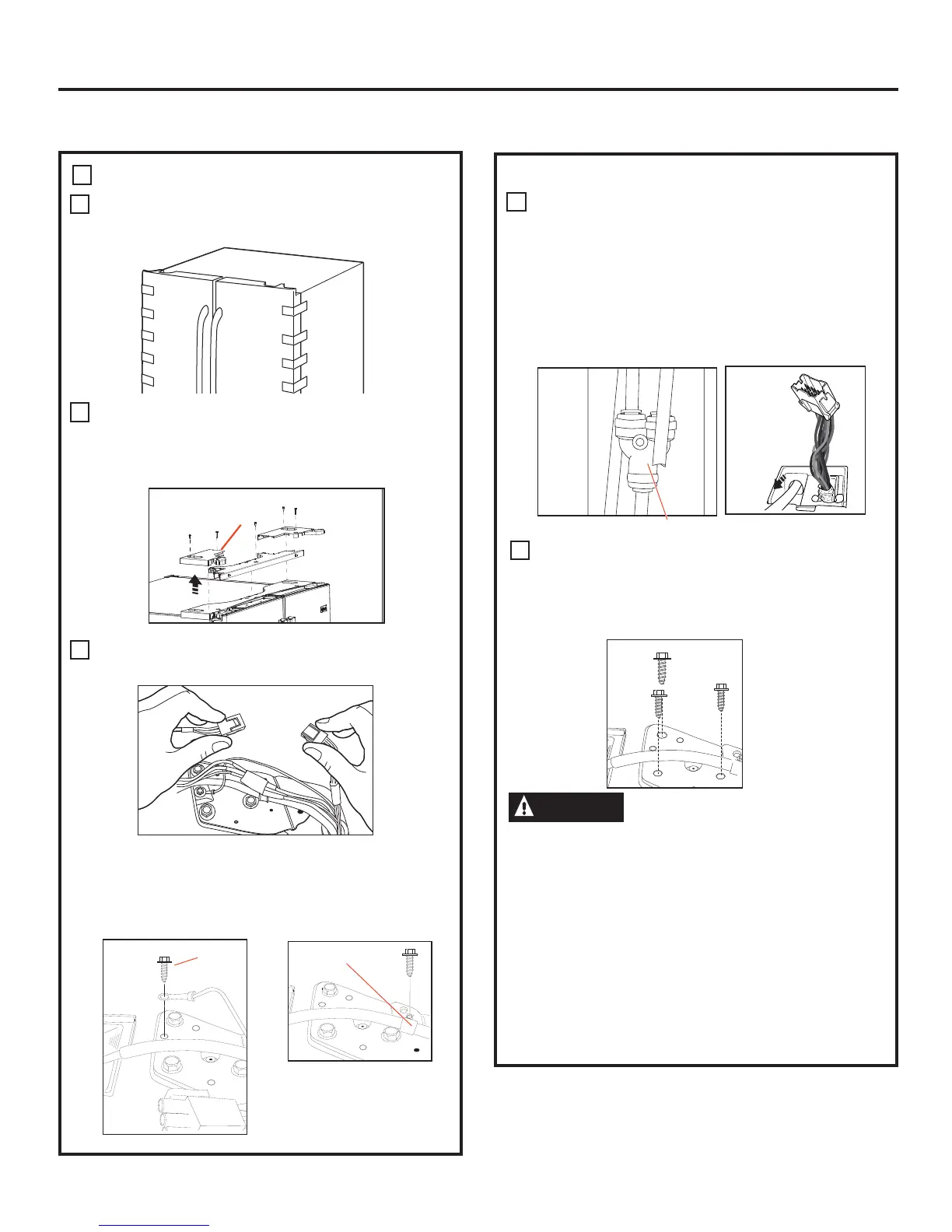

RETRAIT DES PORTES DU RÉFRIGÉRATEUR
A
Maintenez la porte bien fermée à l’aide de ruban-cache
ou demandez à une deuxième personne de maintenir
la porte.
B
Commencez par la porte de gauche : Retirez le cache
de la charnière supérieure de la porte gauche du
réfrigérateur en retirant les vis cruciformes et en le
tirant vers le haut. Faites de même pour la porte de
droite et le cache central.
C
Débranchez les deux connecteurs électriques au niveau
du cache supérieur.
Retirez la vis à tête hexagonale de ¼ po pour
débrancher le fil de masse de la charnière.
Retirez la vis à tête hexagonale de ¼ po pour
débrancher réducteur de tension du tuyau
d’alimentation en eau.
Instructions d’installation
INSTALLATION DU RÉFRIGÉRATEUR (suite)
3
E
D
Vis de
terre
Réducteur
de tension
Cache de
charnière
Connexion en Y ou droite
