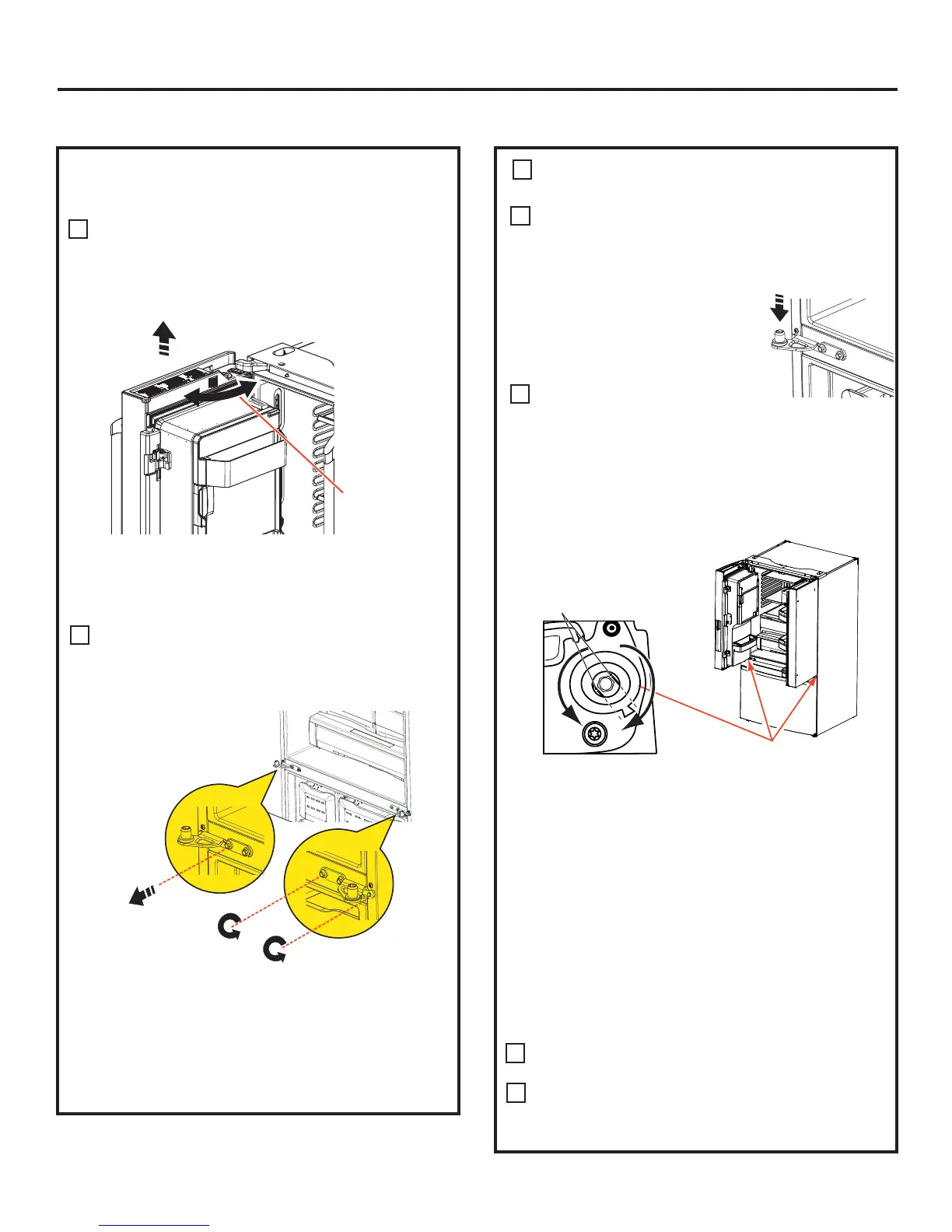

REINSTALLATION DES PORTES DU
RÉFRIGÉRATEUR
Inverser en sens inverse, étapes 4 à 1, pour réinstaller les
portes du réfrigérateur. Suivez les instructions suivantes
pour les alignements critiques.
Réinstallez la charnière centrale d’abord, puis serrez les vis à
un couple de 65 po-lb. Avec la porte
gauche à 90° par rapport à la façade
du réfrigérateur, abaissez la porte du
réfrigérateur sur la charnière centrale.
Assurez-vous que la porte et la
charnière s’alignent correctement.
Fermez les portes et assurez-vous
que la partie mobile d’étanchéité
de la porte soit alignée avec la gâche. Si la porte ne se ferme
pas automatiquement après la réinstallation, retirez la porte,
retournez-la, vérifiez le repère d’alignement et la flèche (il y a
un repère d’alignement sur le mécanisme de fermeture de la
porte. Celui-ci correspond à un repère d’alignement sur le cache
inférieur. Faites pivoter le mécanisme de fermeture de la porte
pour aligner le repère et la flèche. Réinstallez ensuite la porte).
Maintenez la porte bien fermée à l’aide de ruban-cache ou
demandez à une deuxième personne de maintenir la porte.
Réinstallez la charnière supérieure d’abord, puis serrez les vis à
un couple de 65 po-lb.
C
Assurez-vous d’avoir remis le fil de terre et le réducteur de
tension au niveau de la charnière supérieure.
Réinstallez le cache de la charnière. Remarque : Assurez-vous
que les fils ne sont pas pincés ou sous des emplacement de vis
avant de serrer ces dernières.
RETRAIT DES PORTES DU RÉFRIGÉRATEUR (suite)
Remarque : pour que l’installation se fasse correctement plus
tard, veuillez suivre attentivement la prochaine étape.
Retirez le ruban et maintenez la porte aussi droite que
possible, ouvrez la porte à 90° puis soulevez-la en ligne
droite pour la dégager.
RETRAIT DE LA PORTE OPPOSÉE
Effectuez la même procédure sur la porte du côté opposé.
Il n’y a pas de câbles ou de tuyau d’alimentation en eau
sur la porte du côté opposé.
RETRAIT DE LA CHARNIÈRE CENTRALE (si
nécessaire)
Retirez les vis de 3/8 po maintenant la charnière centrale au
corps du réfrigérateur. Utilisez le tournevis T20 pour retirer la
vis extérieure.
F
Soulevez et retirez la
charnière centrale
Ouvrez la porte
à 90°
4
Instructions d’installation
INSTALLATION DU RÉFRIGÉRATEUR (suite)
A
5
Desserrez les vis extérieures
Retirez la vis
centrale
D
B
Si la porte ne peut pas être installé à 90°, suivez les étapes ci-dessous :
1.
Installer la porte à 180º du devant du boîtier.
2. Si l’espace disponible ou le modèle limite l’ouverture de la porte à moins
de 180°, alors :
a) Enlevez la porte, retournez-la doucement.
b) Vérifier l’alignement de l’axe du mécanisme de fermeture de la
porte sur le dessous de la porte. Les parties planes sur l’axe
correspondent au repère d’alignement sur l’anneau en plastique
ou au repère sur le cache inférieur
c) Si l’axe n’est pas aligné sur le repère, à l’aide d’une clé Allen de
5/32 po, faites pivoter l’axe du mécanisme de fermeture de la
porte dans le sens inverse des aiguilles d’une montre pour la
porte droite, et dans le sens des aiguilles d’une montre pour la
porte gauche. Ensuite, alignez les parties planes avec le repère.
d) Installez la porte à 90°.
69
Align flats with tab.
Dessous de la porte du compartiment
de réfrigération.
alignez les repères
