34

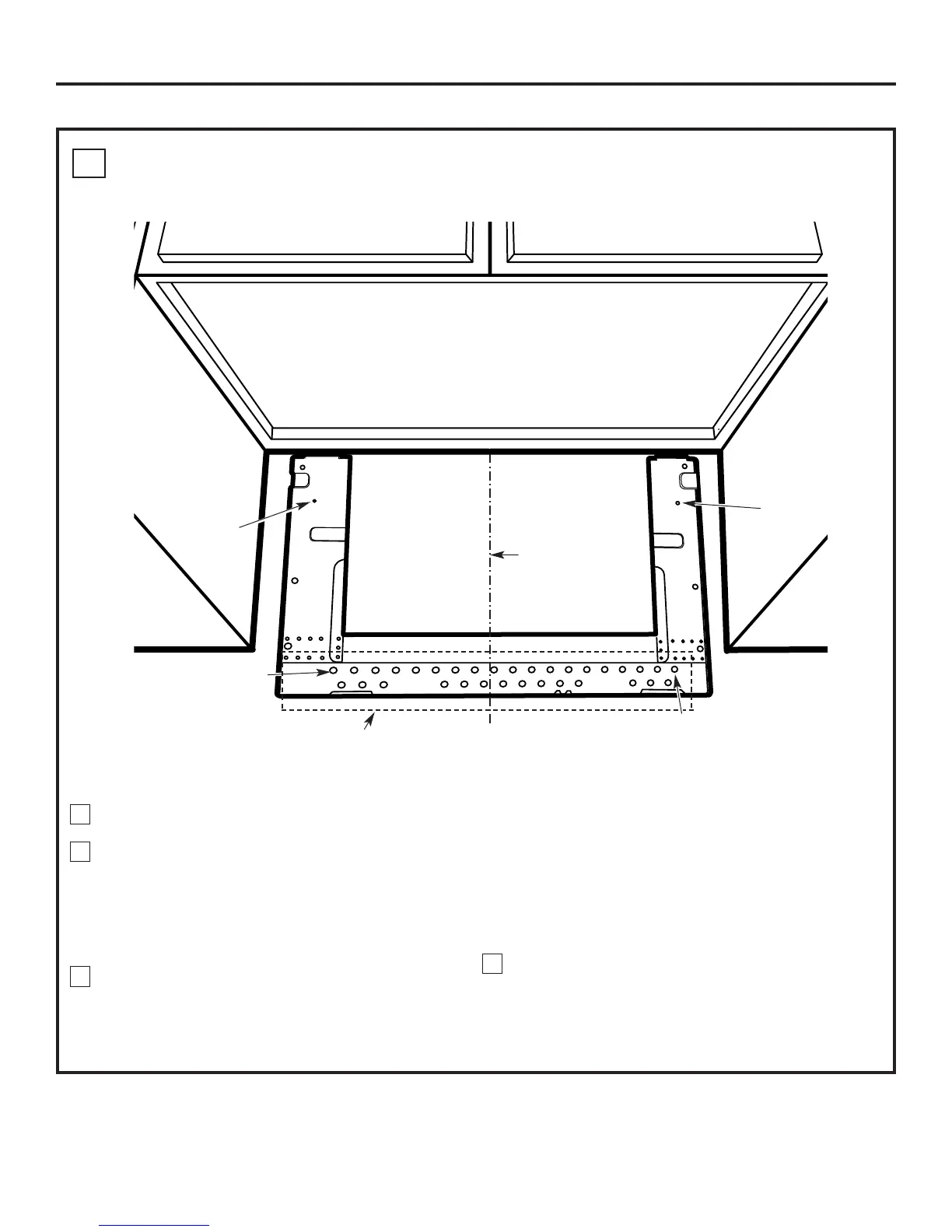

CÓMO ALINEAR EL PLATO DE MONTAJE SOBRE LA PARED
Trace una línea vertical en la pared en el centro del
espacio de 30″ de ancho.
Use el plato de montaje como la plantilla para la pared
posterior. Coloque el plato de montaje en la pared,
cerciorándose de que las orejillas se encuentran
tocando el fondo del gabinete o la línea marcada en
el Paso C para los gabinetes con salientes frontales.
Alinee la muesca y línea del centro en el plato de
montaje con la línea de centro en la pared.
Mientras sostiene el plato de montaje con una mano,
trace círculos en la pared en los agujeros A, B, C y D
(ver la ilustración anterior / la placa real está marcada
con flechas). Deben usarse cuatro agujeros para el
montaje.
NOTA: Los agujeros C y D van en el interior del área
E. Si ni el C ni el D están en un poste de viga,
encuentre un poste en algún otro lugar en el área E y
marque un quinto círculo para alinearse con el poste.
Es importante usar por lo menos un tornillo de madera
montado firmemente en un poste para apoyar el peso
del horno.
Aparte el plato de montaje.
Perfore agujeros en los círculos. Si hay un poste de
viga, perfore un agujero de 3/16″ para los tornillos de
madera. Para los agujeros que no quedaron alineados
con el poste de viga, perfore un agujero de 5/8″ para
los tornillos basculantes.
NOTA: TODAVÍA NO MONTE EL PLATO.
2
3
4
TRACE UNA LÍNEA
VERTICAL EN LA
PARED A PARTIR
DEL CENTRO DEL
GABINETE SUPERIOR
Area E
Agujero A
Agujero B
Agujero D
Agujero C
D.
Instrucciones de instalación
PRECAUCIÓN: Use
guantes de protección
para evitar cortaduras
en sus dedos con los
extremos filosos.
1
