18 49-3000386 Rev 0

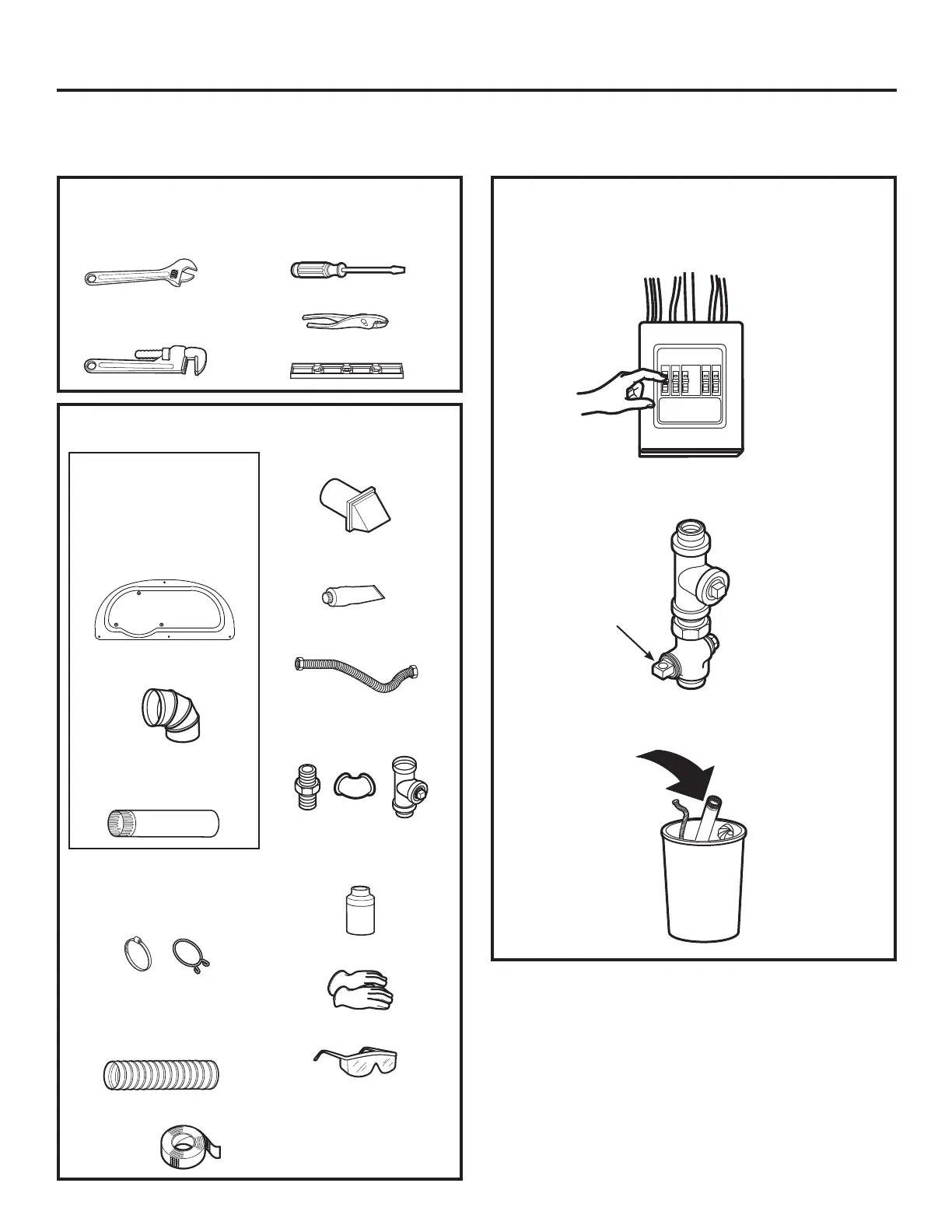

CÓMO CONECTAR UNA SECADORA A GAS
(si se cuenta con una secadora eléctrica, saltear este paso)
Instrucciones de instalación
• Antes de comenzar la instalación, apague el
disyuntor o quite los fusibles de la secadora de la
caja eléctrica. Verifique que el cable de la secadora
esté desenchufado del tomacorriente.
• Gire a la posición OFF (apagado) la válvula de gas
de la secadora de la línea de suministro.
• Desconecte y elimine el conector flexible de gas
y el material del conducto.
Válvula
de cierre
HERRAMIENTAS NECESARIAS
Ŷ
Ŷ
Llaves ajustables
de 10” (25,40 cm) (2)
Ŷ
Ŷ
Llave para tubos de
8” (20,32 cm)
Ŷ
Ŷ
Destornillador
de lados planos
Ŷ
Ŷ
Nivel
Ŷ
Ŷ
Pinzas
MATERIALES NECESARIOS
Ŷ
Ŷ
Codo de metal de
4” (10,2 cm) diámetro
Ŷ
Ŷ
Compuesto o PTFE
cinta para tuberías
Ŷ
Ŷ
Conector de tubería
de gas flexible
Ŷ
Ŷ
Abrazaderas de tubería
de 4” (10,2 cm) (2) o
abrazaderas de resorte
de 4” (10,2 cm) (2)
Ŷ
Ŷ
Gafas de seguridad
Ŷ
Ŷ
Conducto de metal de
4” (10,2 cm) diámetro
(recomendado)
Ŷ
Ŷ
Guantes
Ŷ
Ŷ
Solución jabonosa
para detección de
pérdidas
Ŷ
Ŷ
Cinta de papel
aluminio
Ŷ
Ŷ
Gas adaptador (2),
codo y tapón de
tubería
Ŷ
Ŷ
Conducto de metal
flexible de 4” (10,2 cm)
diámetro (si fuese
necesario)
Ŷ
Ŷ
Panel de Acceso
GFA28DSVN Kit
(Todas las piezas
incluidas en este kit o
las piezas se pueden
comprar por separado)
Ŷ
Ŷ
Campana de salida
