22 49-3000206 Rev 5

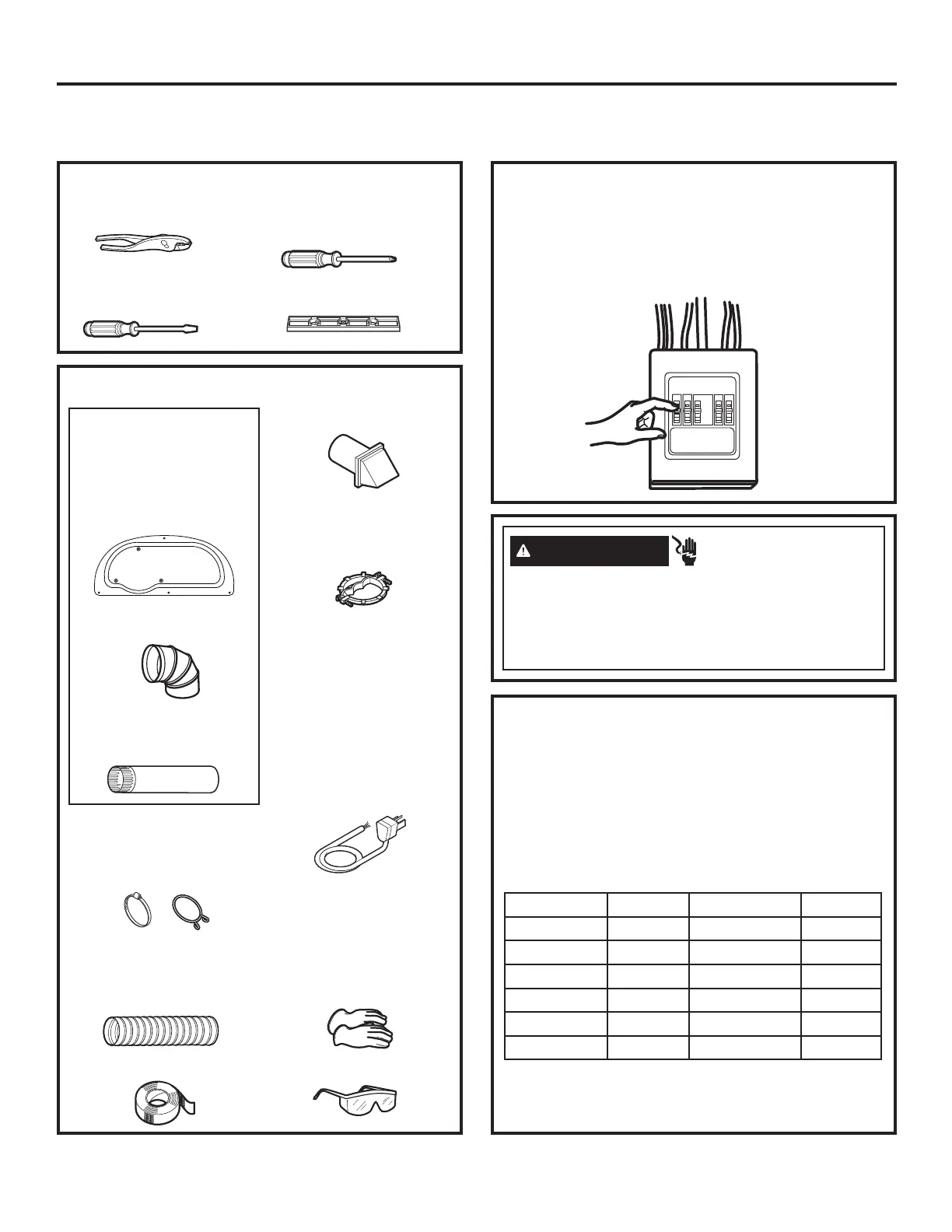

Instrucciones de instalación
Antes de efectuar la conexión eléctrica, desactive
los disyuntores o quite los fusibles del circuito de la
secadora de la caja eléctrica. Verifique que el cable
de la secadora esté desenchufado del tomacorriente.
NUNCA OLVIDE DE VOLVER A COLOCAR LA TAPA
DE ACCESO DEL BLOQUE TERMINAL.
HERRAMIENTAS NECESARIAS
Ŷ
Pinzas
Ŷ
Destornillador
de lados planos
Ŷ
Destornillador
Phillips
Ŷ
Nivel
Desconecte el suministro de corriente antes de realizar
el servicio técnico.
Reemplace todas las piezas y paneles antes de utilizar.
Si no cumple con esto, se podrá producir la muerte o
descarga eléctrica.
ADVERTENCIA
- Riesgo de Descarga
Eléctrica
Si realiza la instalación
sobre una base apilable
podrá necesitar un
cable de hasta 6 pies
(1,8 m) de longitud.
CÓMO CONECTAR UNA SECADORA ELECTRICA
(Sáltese si se trata de las secadoras a gas o si su secadora ya tiene un cable de alimentación conectado)
CABLES DE CORRIENTE
GE Appliances recomienda enfáticamente el uso de
piezas específicas de fábrica. Seleccione el cable de
corriente que se adecúe a sus requisitos de instalación.
NOTA: Si el circuito de su secadora está en un circuito
protegido por un interruptor GFCI, no se permite la
instalación de un cable de 3 hilos. El cableado de la
casa y la secadora deben configurarse para cables de
4 hilos.
Solicítelos on-line hoy mismo a GEApplianceparts.com,
las 24 horas del día o por teléfono al 877.959.8688 en
horario normal de trabajo.
No. de parte Tipo Longitud Amperios
WX9X2 3-Clavijas 4 Pies (1,2 m) 30
WX9X3 3-Clavijas 5 Pies (1,5 m) 30
WX9X4 3-Clavijas 6 Pies (1,8 m) 30
WX9X18 4-Clavijas 4 Pies (1,2 m) 30
WX9X19 4-Clavijas 5 Pies (1,5 m) 30
WX9X20 4-Clavijas 6 Pies (1,8 m) 30
MATERIALES NECESARIOS
Ŷ
Ŷ
Codo de metal de
4” (10,2 cm) diámetro
Ŷ
Ŷ
Abrazadera metálica
con amortiguador de
refuerzo (reconocido
por UL)
Ŷ
Ŷ
Kit de cable de energía
de la secadora
(no incluido con la
secadora)
Clasificado UL, de
120/240V, 30A con
3 o 4 patas. Identifique
el tipo de enchufe
según el tomacorriente
de la vivienda antes de
comprar el cable.
Ŷ
Ŷ
Abrazaderas de tubería
de 4” (10,2 cm) (2) o
abrazaderas de resorte
de 4” (10,2 cm) (2)
Ŷ
Ŷ
Gafas de seguridad
Ŷ
Ŷ
Conducto de metal de
4” (10,2 cm) diámetro
(recomendado)
Ŷ
Ŷ
Guantes
Ŷ
Ŷ
Cinta aislante
Ŷ
Ŷ
Conducto de metal
flexible de 4” (10,2 cm)
diámetro (si fuese
necesario)
Ŷ
Ŷ
Panel de Acceso
GFA28DSVN Kit
(Todas las piezas
incluidas en este kit o
las piezas se pueden
comprar por separado)
Ŷ
Ŷ
Campana de salida
