30 49-3000206 Rev 5
Instrucciones de instalación
SALIDA AL EXTERIOR DE LA SECADORA
(cont.)

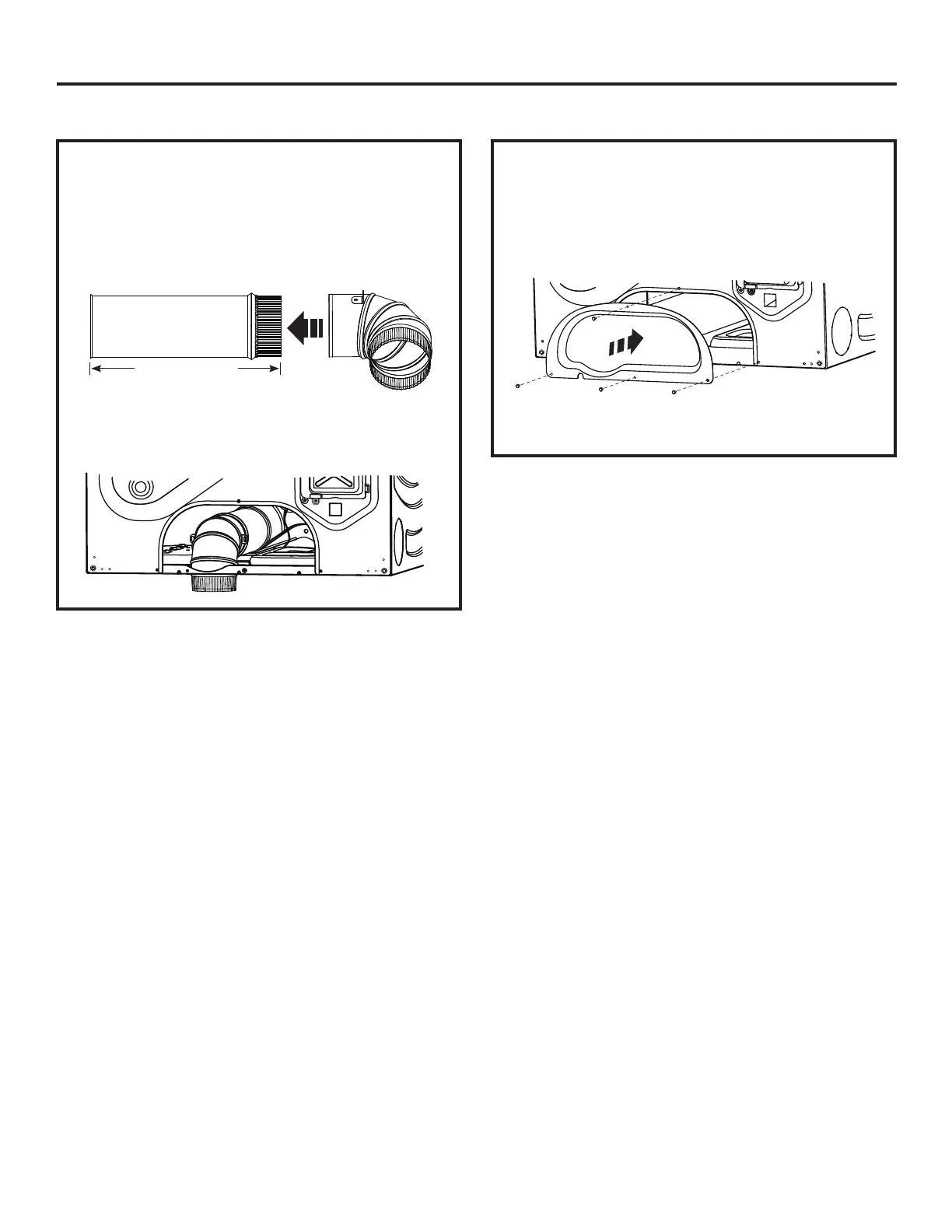

• Ubique el conducto de salida de 12-1/2” (31,5 cm)
y el conducto del codo de este kit y ensamble los
mismos. Aplique cinta para conducto alrededor de la
junta, a fin de eliminar pérdidas entre los conductos.
12-1/2” (31,5 cm)
• Instale el nuevo panel de acceso de este kit.
• Asegure el panel de acceso con 4 tornillos
uardados anteriormente.
VENTILACIÓN LATERAL O POR LA PARTE
INFERIOR.
• Inserte y conecte el ensamble del conducto del
codo/salida a la caja del soplador e inserte el codo
a través del agujero inferior.
VENTILACIÓN POR LA PARTE
INFERIOR (cont.)
VENTILACIÓN POR LA PARTE
INFERIOR (cont.)
