GE PVM1790 - Preparacién del Gabinete Superior

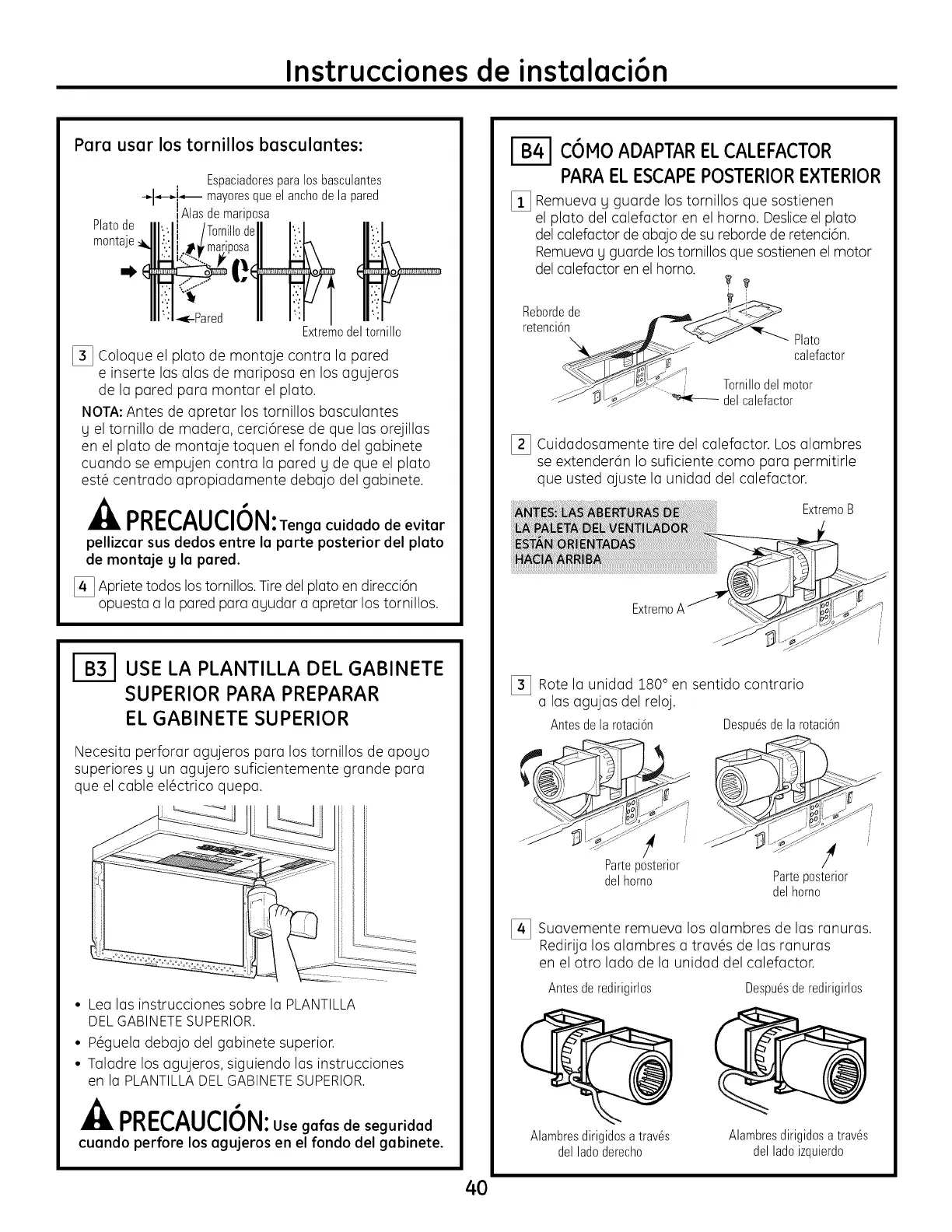

Instrucciones de instalacion
Para usar los tornillos basculantes:
Espaciadores para los basculantes
++ mayores que el ancho de la pared
i Alas de mariposa
“TF [Tomillo de
“| Lay mariposa
ic 4
(
Plato de
montaje
Extremo del tornillo
Coloque el plato de montaje contra la pared
e inserte las alas de mariposa en los agujeros
de la pared para montar el plato.
NOTA: Antes de apretar los tornillos basculantes
y el tornillo de madera, cerciérese de que las orejillas
en el plato de montaje toquen el fondo del gabinete
cuando se empujen contra la pared y de que el plato
esté centrado apropiadamente debajo del gabinete.
A PRECAUCION: Tenga cuidado de evitar
pellizcar sus dedos entre Ia parte posterior del plato
de montaje y la pared.
Apriete todos los tornillos. Tire del plato en direccién
opuesta ala pared para ayudar a apretar los tornillos.
B3 | USE LA PLANTILLA DEL GABINETE
SUPERIOR PARA PREPARAR
EL GABINETE SUPERIOR
Necesita perforar agujeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable eléctrico quepa.
e Lea las instrucciones sobre la PLANTILLA
DEL GABINETE SUPERIOR.
« Péguela debajo del gabinete superior.
* Taladre los agujeros, siguiendo las instrucciones
en la PLANTILLA DEL GABINETE SUPERIOR.
A PR ECAUCION: Use gafas de seguridad
cuando perfore los agujeros en el fondo del gabinete.
40
COMO ADAPTAR EL CALEFACTOR
PARA EL ESCAPE POSTERIOR EXTERIOR
Remueva y guarde los tornillos que sostienen
el plato del calefactor en el horno. Deslice el plato
del calefactor de abajo de su reborde de retenci6n.
Remueva y guarde los tornillos que sostienen el motor
del calefactor en el horno.
B4
Reborde de
retenci6én
calefactor
Tornillo del motor
Bley “°oME——— Je] calefactor
Cuidadosamente tire del calefactor. Los alambres
se extenderdn lo suficiente como para permitirle
que usted ajuste la unidad del calefactor.
Extremo B
ANTES: LAS ABERTURAS DE
LA PALETA DEL VENTILADOR
ESTAN ORIENTADAS
HACIA ARRIBA
Extremo A
Rote la unidad 180° en sentido contrario
d las agujas del reloj.
Antes de la rotacién Después de la rotacion
Parte posterior
del horno Parte posterior
del horno
Suavemente remueva los alambres de las ranuras.
Redirija los alambres a través de las ranuras
en el otro lado de la unidad del calefactor.
Antes de redirigirlos Después de redirigirlos
Alambres dirigidos a través
del lade Izquierdo
Alambres dirigidos a través
del lado derecho
