Instrucdonesde instalaci6n

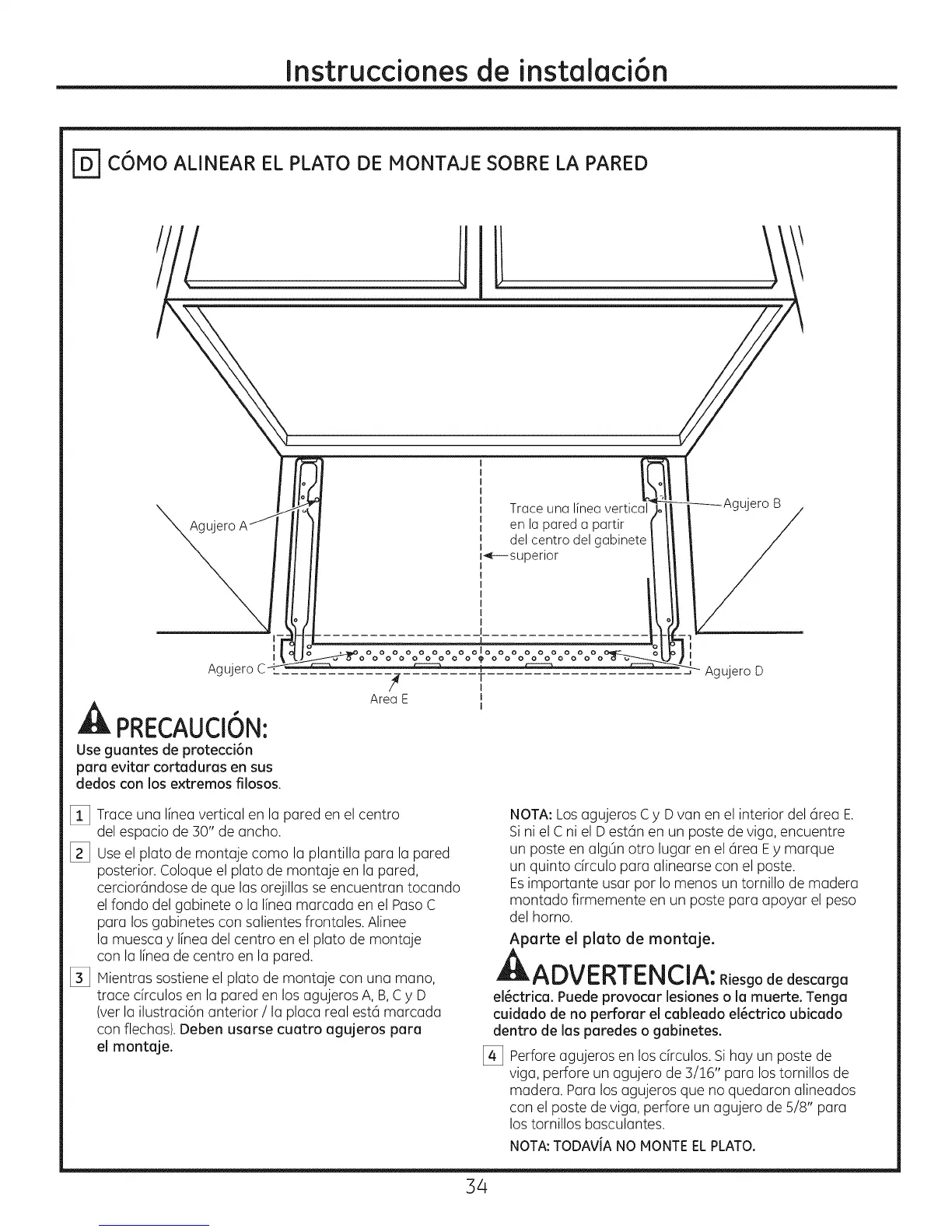

C6MO ALINEAR EL PLATO DE MONTAJE SOBRE LA PARED
Agujero
I
I
AgujeroC
PRECAUCION:
Use guantesde protecci6n
paraevitarcortadurasen sus
dedoscon losextremosfilosos.
[_3 Trace una I[neavertical en la pared en el centro
del espacio de :SO"de ancho.
_3 Useel plato de montaje como la plantilla para la pared
posterior. Coloque el plato de montaje en la pared,
cercior6ndose de que lasorejillas se encuentran tocando
el fondo del gabinete o la I[nea marcada en el Paso C
para losgabinetes con salientes frontales. Alinee
la muesca y I[nea del centro en el plato de montaje
con la I[neade centro en la pared.
[_3 Mientras sostiene el plato de montaje con una mano,
trace drculos en la pared en los agujeros A, B,C y D
(verla ilustraci6n anterior / la placa real est6 marcada
con flechas). Deben usarse cuatro agujeros para
el montaje.
NOTA:Losagujeros C y Dvan en el interior del 6rea E.
Si ni el C ni el Dest6n en un poste de viga, encuentre
un poste en algOnotro lugar en el 6rea Ey marque
un quinto c[rculo para alinearse con el poste.
Esimportante usar por Iomenos un tornillo de madera
montado firmemente en un poste para apoyar el peso
del horno.
Aparte el plato de montaje.
A
ADVERTENCIA: Riesgo de descarga
el_ctrica. Puede provocar lesiones o la muerte. Tenga
cuidado de no perforar el cableado el_ctrico ubicado
dentro de las paredes o gabinetes.
[_ Per[ore agujeros en los c[rculos. Si hay un poste de
viga, per[ore un agujero de 3/!6" para los tornillos de
madera. Para los agujeros que no quedaron alineados
con el poste de viga, perfore un agujero de 5/8" para
los tornillos basculantes.
NOTA: TODAVJA NO MONTE EL PLATO.
34
