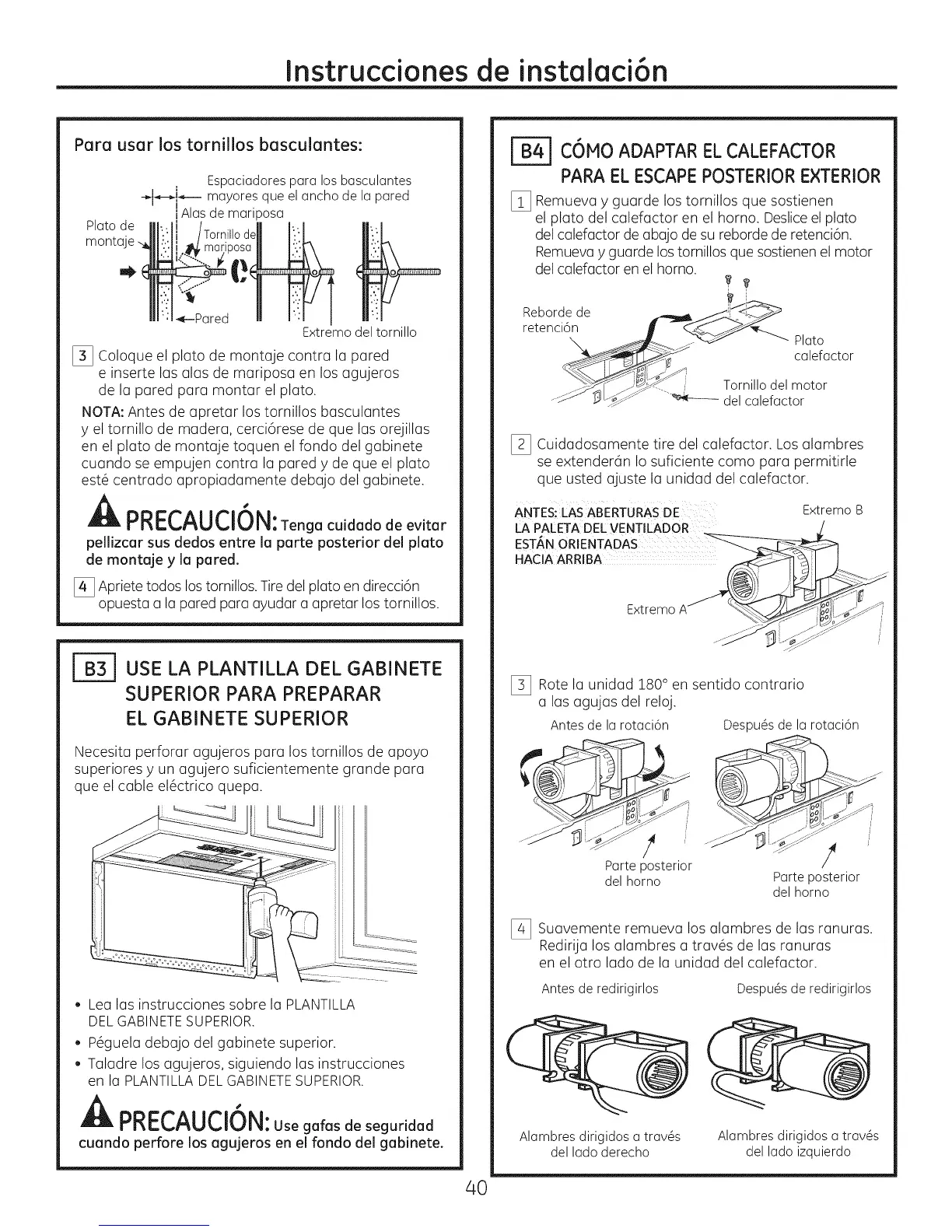

Instrucdonesde instalad6n
Para usar los tornillos basculantes:
Espaciadorespara los basculantes
4-.-.-j_--mayoresque elancho de la pared
g
jAlasde mari gosa
Pml_tntadieeIll::.Jj /Tornillo@_
J "_lll'i:ll .._mariposa
Ill ;I._Pared
Extremodeltornillo
[_ Coloque el plato de montaje contra la pared
e inserte las alas de mariposa en los agujeros
de la pared para montar el plato.
NOTA:Antes de apretar lostornillos basculantes
y el tornillo de madera, cerci6rese de que las orejillas
en el plato de montaje toquen el fondo del gabinete
cuando se empujen contra la pared y de que el plato
est6 centrado apropiadamente debajo del gabinete.
A "
PRECAUCION:Tenga cuidadode evitar
pellizcar sus dedos entre la parte posterior del plato
de montaje y la pared.
[_ Apriete todos los tornillos. Tire del plato en direcci6n
opuesta a la pared para ayudar a apretar los tornillos.
USE LA PLANTILLA DEL GABINETE
SUPERIOR PARA PREPARAR
EL GABINETE SUPERIOR
Necesita perforar agujeros para lostornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable el6ctrico quepa.
, Lea las instrucciones sobre la PLANTILLA
DELGABINETESUPERIOR.
, P6guela debajo del gabinete superior.
, Taladre los agujeros, siguiendo las instrucciones
en la PLANTILLADELGABINETESUPERIOR.
A "
PRECAUCION:Use gafasde seguridad
cuando perforelosagujerosen elfondodelgabinete.
rB_ C6NO ADAPTAR ELCALEFACTOR
PARA EL ESCAPE POSTERIOR EXTERIOR
I_ Remueva y guarde los tornillos que sostienen
el plato del calefactor en el homo. Desliceel plato
del calefactor de abajo de su reborde de retenci6n.
Remuevay guarde lostornillos que sostienen el motor
del calefactor en el horno.
Rebordede __ _ ji!-"_<_
retenci6n __
\. __j_ _" Plato
__ calefactor
"__ Tornillodel motor
...._ J "_.--' _ delcalefactor
I_ Cuidadosamente tire del calefactor. Losalambres
se extender6n Io suficiente como para permitirle
que usted ajuste la unidad del calefactor.
ANTESI LAS ABERTURAs DE
LA PALETA DEL VENTILADOR
ESTAN ORIENTADAS
HACIA ARRIBA
Extremo B
Extremo
[_ Rote la unidad 180° en sentido contrario
alas agujas del reloj.
Antes de la rotaci6n
Despu6s de la rotaci6n
40
! !
Parteposterior
del homo Parteposterior
del homo
[_ Suavemente remueva los alambres de las
ranuras.
RedirUa los alambres a trav@s de las ranuras
en el otro lado de la unidad del calefactor.
Antes de redirigirlos Despu6s de redirigirlos
Alambresdirigidosa trav6s
dellado derecho
Alambres dirigidos a trav6s
del lado izquierdo
