GE SmartWater GX1S01C User Manual

2

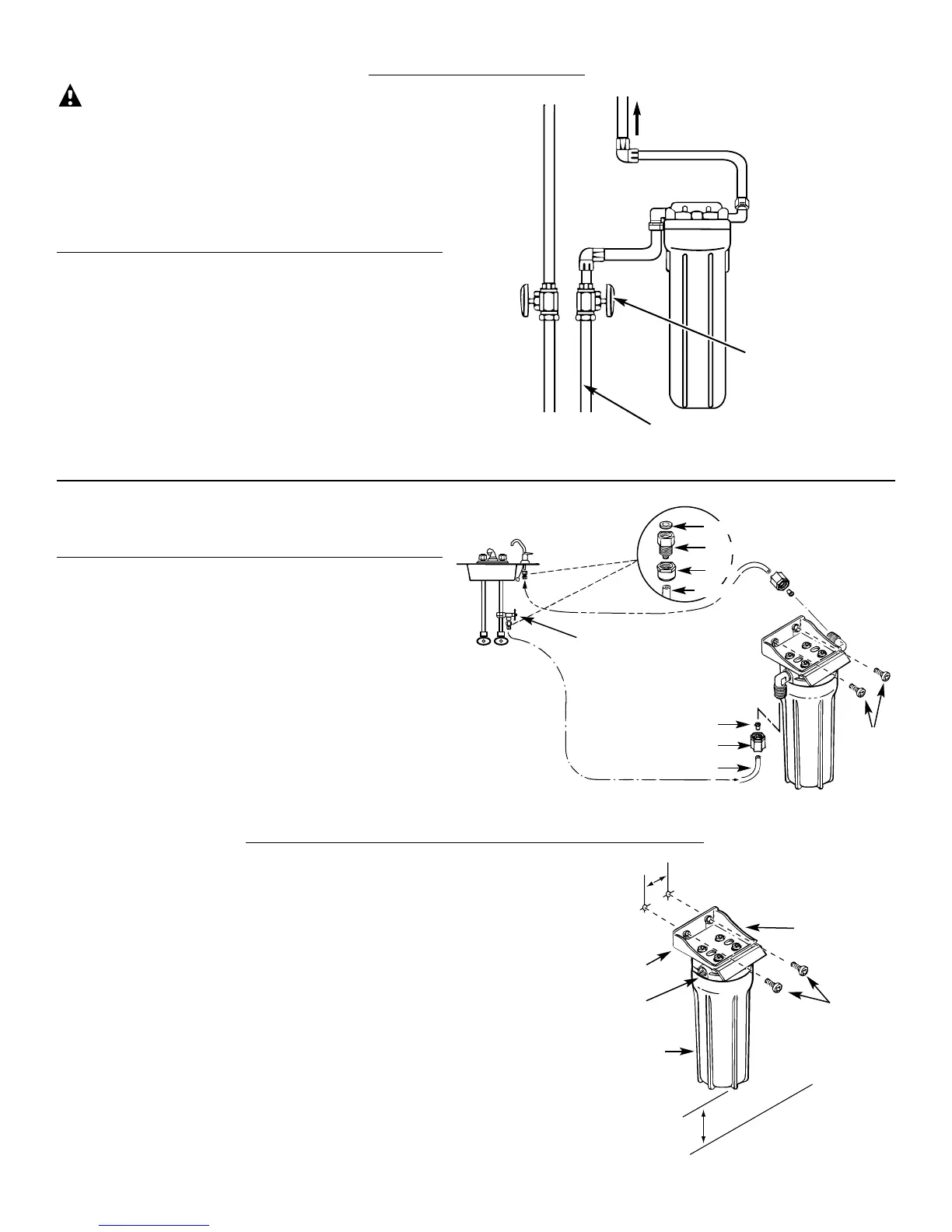

OPCIONES DE INSTALACION
PRECAUCION: Para conexión a línea de agua fría
solamente.
Opción 1: Para conexión a la llave primaria de la llave del
lavaplatos.
NOTA: Para uso con el elemento de filtro FXUTC SOLAMENTE.
El uso de otros elementos podrían afectar adversamente el valor
del paso de la llave principal.
Juego de her
ramientas requerido (vendido separadamente)
■ Juego de instalación – SSKIT(instrucciones completas
incluidas con el juego)
■ Llave inglesa para receptáculos – UCWRNCH
(recomendada)
1. Cierre el paso del agua fría.
2. Corte et quite un tramo de la tubería de 3″ (7,5 cm).
3. Haga las conexiones como se muestra.
4. Abra la llave completamente y hágala girar hacia frío.
5. Lentamente abra el agua fría y vea que no hayan goteras.
6. Cierre la llave cuando el paso del agua es suave.
Opción 2: Para conexión a la llave secundaria de agua filtrada.
NOTA: Para uso con los elementos de filtro FXUTC o FXULC (rev. 2).
Juego de herramientas requerido (vendido separadamente)
■ Juego de instalación – SSKIT(instrucciones completas
incluidas con el juego)
■ Llave de agua – UCFCTBL o UCFCTWW
■ Llave inglesa para receptáculos – UCWRNCH
(recomendada)
1. Cierre la línea de agua fría.
2. Haga las conexiones como se muestra.
3. Abra completamente la llave del agua filtrada.
4. Lentamente abra la válvula del paso del agua y vea que no
hayan goteras.
5. Cierre la llave cuando el paso del agua es suave.
Llave de agua
filtrada
Fregadero
Caliente
Fría
Válvula de línea de agua
Arandela
Adaptador
Tuerca
Entrada del agua
Salida
del agua
Cañería
Inserción
Tornillos de
montaje (2)
Tuerca
Cañería
INSTALACION DE LA ABRAZADERA A LA PARED DEL GABINETE
NOTA: Juego de instalación (SSKIT),
llave inglesa para receptáculos
(UCWRNCH) y llave de agua
(UNFCTBL o UNFCTWW) son
vendidas separadamente para el
modelo GX1S01C.
La abrazadera puede ser usada como
modelo para marcar la ubicación de
los tornillos de montaje. Cuando
determine la ubicación de la
abrazadera, asegúrese de dejar un
área libre de 1
1
⁄2″ a 2″ debajo de los
receptáculos para permitir sacar los
receptáculos y suficiente espacio en
uno de los lados para hacer las
conexiones de las cañerías.
Tornillos
de
montaje
Abrazadera
de montaje
Receptáculo
2-3/4″
1-1⁄2″ a 2″
Línea de agua fría
Válvula de línea de agua
Entrada
Salida
Hacia el grifo
