Circuito con resistenza di fine linea singola (4K7)
Per il collegamento alla centrale utilizzare i morsetti 4 e 5
dell’uscita allarme.
Circuito di allarme e antimanomissione isolati
(impostazione di fabbrica)
Il relè di manomissione è isolato dal relè di allarme. Il
resistore di fine linea del circuito antimanomissione è
cortocircuitato.
Per il collegamento del relè di allarme alla centrale utilizzare i
morsetti 3 e 4.
Doppio bilanciamento
I circuiti di allarme e antimanomissione possono essere
monitorati su due fili.
In condizioni normali (nessun allarme) l’impedenza del
circuito è 4K7. Nell’allarme del rilevatore, il contatto del relè
di allarme si apre e l’impedenza del circuito sale a 9K4,
indicando un allarme. Quando il contenitore del rilevatore
viene aperto, il circuito antimanomissione si apre e il circuito
viene interrotto, indicando così un allarme antimanomissione
(fig.
).

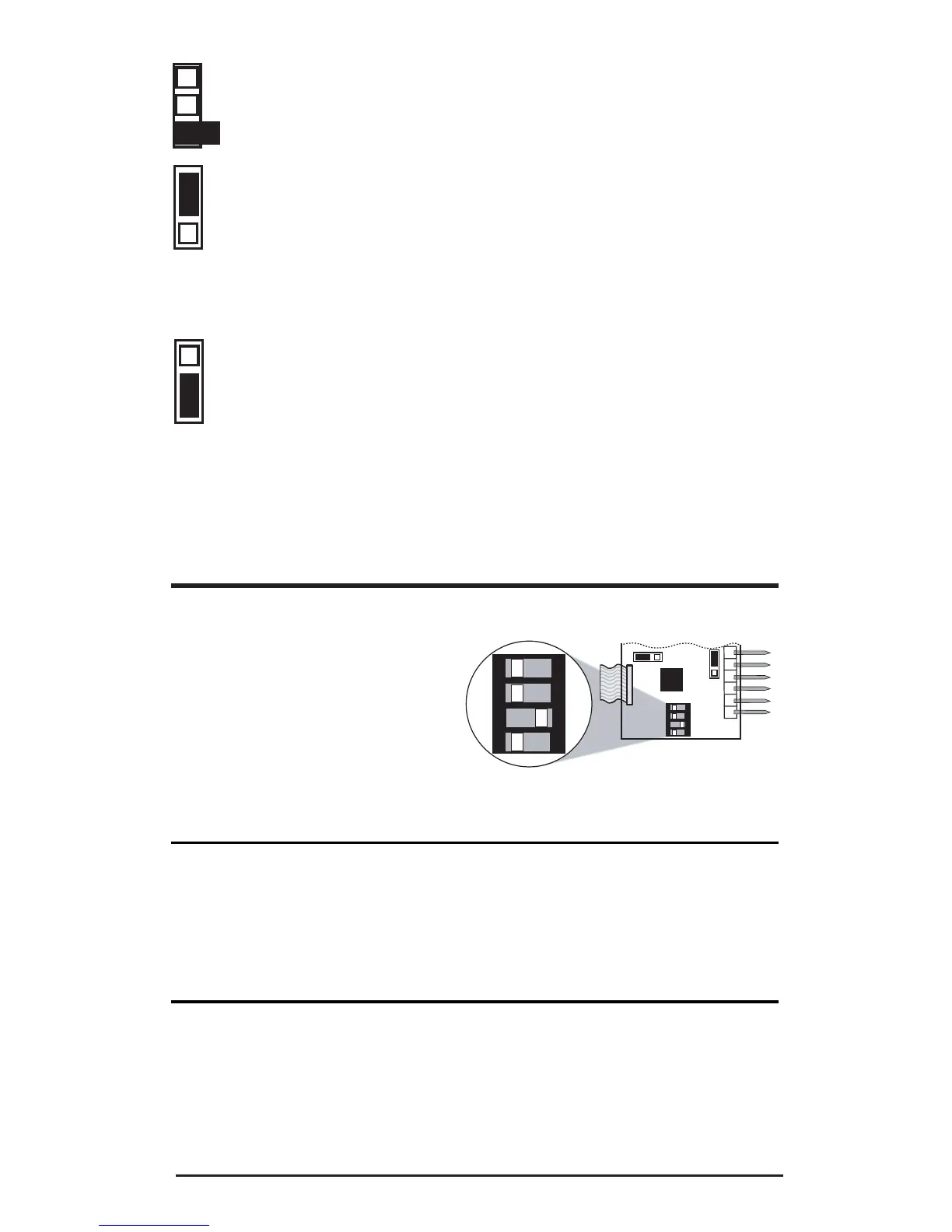

Commutatori DIP switch (fig. )
Tabella 1: Commutatori DIP switch PIR
Funzione DIP switch ON DIP switch OFF
4. LED LED accesi LED spenti
3. Direzione controllo Da sinistra a Da destra a sinistra
giorno destra
2. Controllo giorno Controllo giorno attivato Controllo giorno
disattivato
1. Polarità Attiva alta Attiva bassa


 Commutatore DIP switch 1: Polarità della tensione di
controllo (CV)
ON: “Attiva alta” fornisce la logica standard GE Security attiva alta che
abilita gli ingressi test di copertura (walk test) e giorno/notte (day/
night).
- 23 -
J1
J3
12 34
ON
7 8 9 1 0 11 12
12 34
ON
(impostazione di fabbrica)
