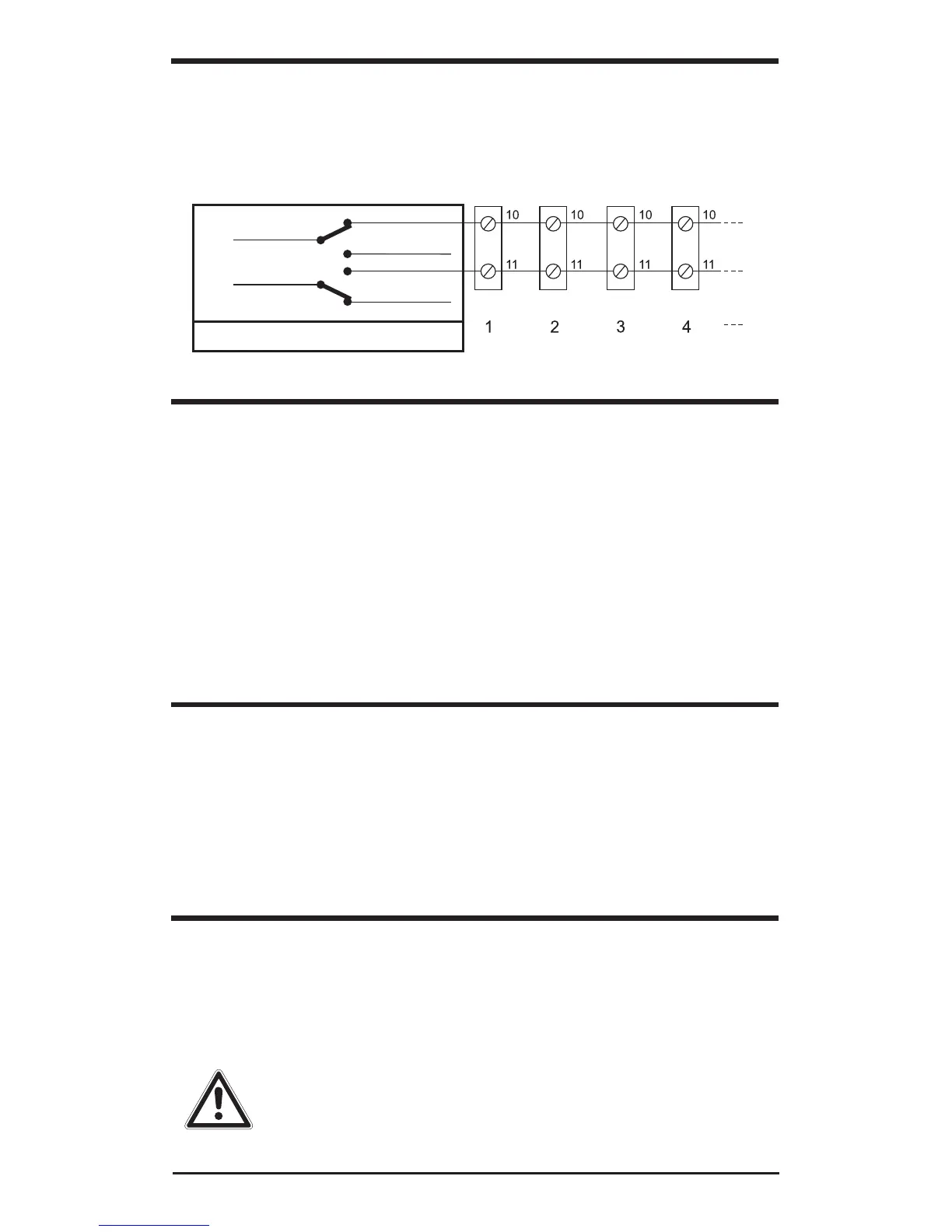

A) Collegamenti
Se si utilizzano più rilevatori in un unico circuito, effettuare i collegamenti
per giorno/notte (day/night) e test di copertura (Walk Test) come illustrato
di seguito (e riportato anche nella fig.
).
B) Attivazione/disattivazione remota del LED del test di
copertura (fig. )
Attivare la modalità giorno del rilevatore e lo stato di test di copertura. Il
LED del rilevatore si accenderà all’apertura del relè di allarme e si
spegnerà alla sua chiusura. Ora è possibile effettuare il test di copertura.
Per abilitare il LED del test di copertura senza un ingresso remoto della
tensione di controllo, impostare il commutatore DIP switch 4 su acceso.
Dopo aver effettuato il test di copertura, impostare il commutatore DIP
switch 4 su spento.
Si consiglia di effettuare periodicamente test di copertura e controlli delle
comunicazioni con la centrale.
C) Impostazione della memoria di allarme (fig. )
Nel modo giorno un LED lampeggiante indica il rilevatore che ha
provocato l’allarme durante il modo notte.
Per azzerare la memoria e spegnere il LED, reimpostare il modo notte.
La sola abilitazione del test di copertura non comporta l’azzeramento della
memoria di allarme: disattivando il test di copertura, l’indicazione degli
allarmi memorizzati verrà nuovamente visualizzata.
D) Selezione del campo di copertura (fig. e)
È possibile modificare il campo di copertura per adattarlo a determinate
esigenze utilizzando gli adesivi per gli specchi, come illustrato. È
opportuno schermare le tende non utilizzate rivolte verso oggetti situati in
prossimità del rilevatore.
ATTENZIONE: la rimozione degli adesivi potrebbe
danneggiare la superficie dello specchio.
CV
Giorno/notte
Test copertura
Notte
Centrale
CV
On
Off
Giorno
Rilevatori
