Boucle équilibrée (4K7)
Les bornes 4 et 5 de la sortie d’alarme doivent être utilisées
lors de l’établissement d’une connexion à la centrale.
Boucle AL et AP isolée (configuration usine)
L’autoprotection est isolée du relais d’alarme. La résistance de
boucle équilibrée dans le circuit d’autoprotection est court-
circuitée.
Les bornes 3 et 4 de la sortie d’alarme doivent être utilisées
lors de l’établissement d’une connexion à la centrale.
Boucle double
La boucle AL et AP peut être contrôlée via deux câbles.
Dans une situation normale (pas d’alarme) l’impédance de la
boucle double est de 4K7. Pour une alarme de détecteur, le
contact de relais d’alarme s’ouvre et l’impédance de la boucle
double passe à 9K4, indiquant une alarme. Lorsque le boîtier
du détecteur est ouvert, le circuit d’autoprotection s’ouvre et
la boucle double est interrompue, indiquant une alarme
d’autoprotection (figure
).

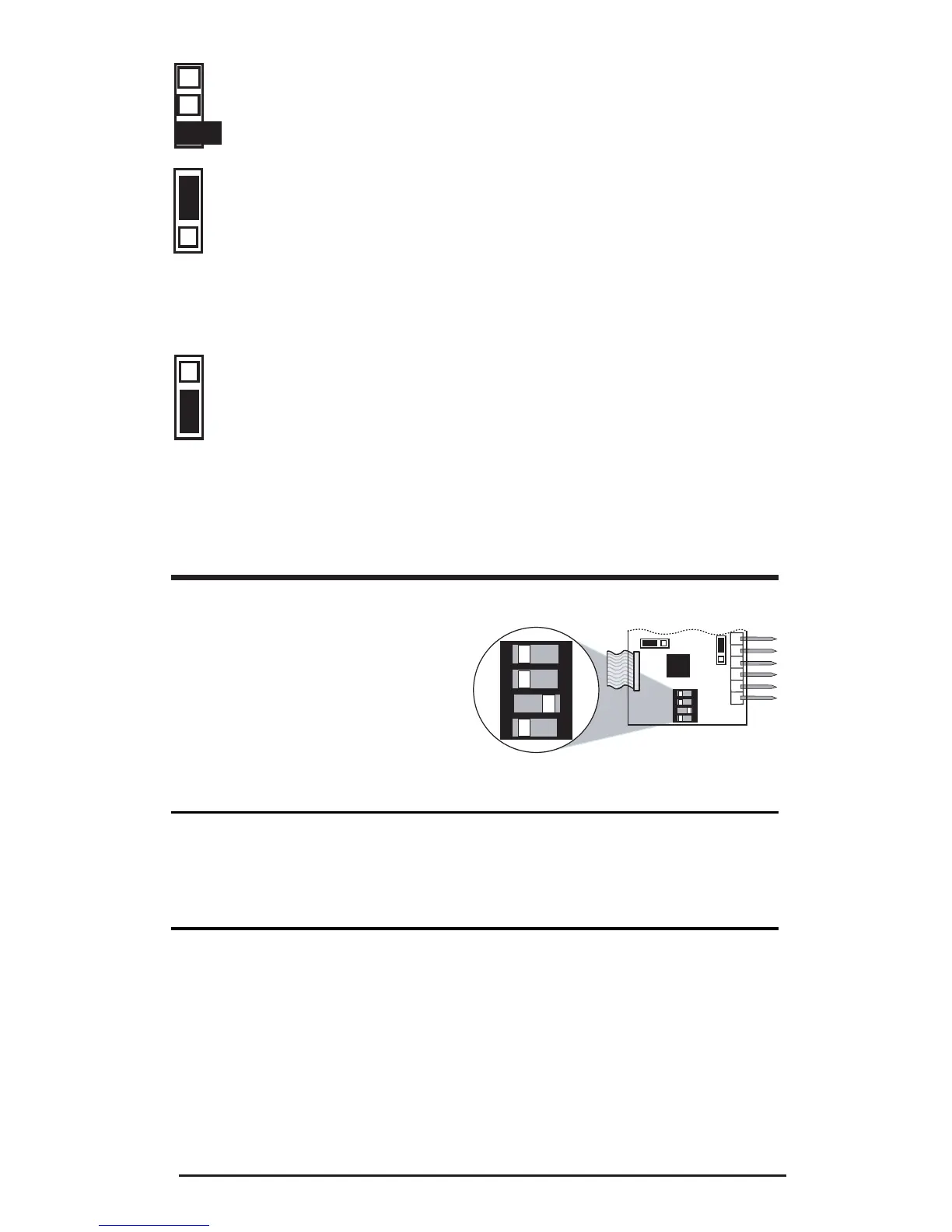

Commutateurs DIP IRP (figure )
Tableau 1 : commutateurs DIP IRP
Fonction Commutateur Commutateur
DIP On (Activé) DIP Off (Désactivé)
4. Voyants Voyants allumés Voyants éteints
3. Direction du carillon De gauche à droite De droite à gauche
2. Carillon Carillon activé Carillon désactivé
1. Polarité Activée haut Activée bas
Commutateur DIP 1 : Polarité de tension de contrôle
(CV)
Activé : “Activée haut” (par positif) fournit la logique GE Security
standard avec une sortie active pour activer les entrées test de marche
et jour/nuit.
Désactivé : “Activée bas” fournit une sortie non active pour activer les
entrées test de marche et jour/nuit.
(configuration usine)
J1
J3
12 34
ON
7 8 9 10 11 12
12 34
ON
