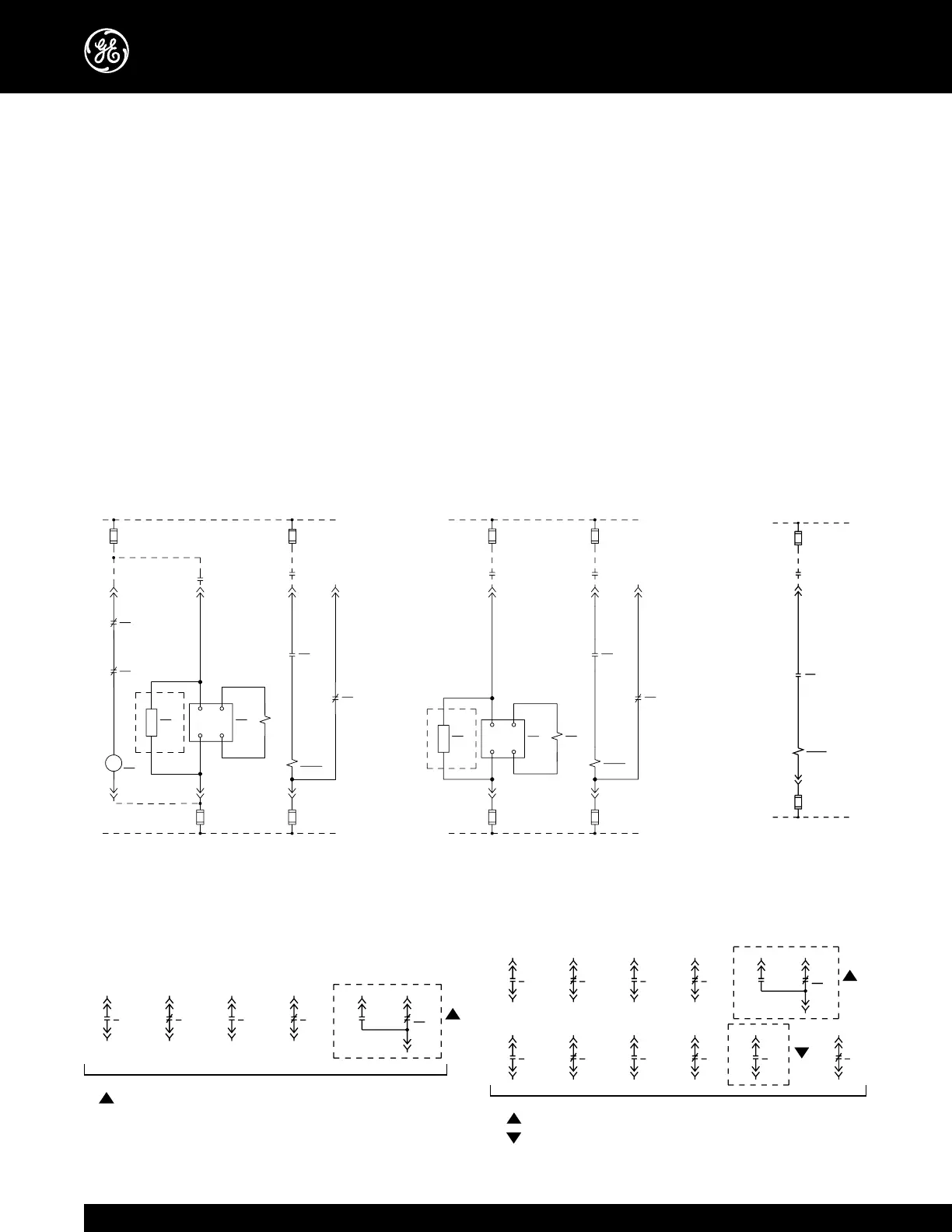

WavePro™ Breaker Wiring Diagram
NOTES:
(1) BREAKER SHOWN IN THE OPEN POSITION WITH THE CLOSING SPRINGS DISCHARGED, BELL ALARM RESET.
(2) THIS DRAWING SHOWS ELECTRICAL CONNECTIONS ONLY. THE EXACT LOCATION OF COMPONENTS CANNOT BE
DETERMINED FROM THIS DRAWING.
(3) THIS DRAWING DEPICTS STANDARD WIRING DIAGRAM ONLY.
(4) DEFINITIONS: E/O-ELECTRICALLY OPERATED CIRCUIT BREAKER; M/O-MANUALLY OPERATED CIRCUIT BREAKER.
(5) M/O BKRS WITH REMOTE CLOSE OPTION (WITH ONE SHUNT TRIP DEVICE) AND ALL E/O (WITH ONE SHUNT TRIP
DEVICE ONLY) REQUIRE A 4-STAGE (MINIMUM) AUXILIARY SWITCH.
(6) TWO SHUNT TRIP DEVICES REQUIRE A 7-STAGE AUXILIARY SWITCH.
(7) A SECOND SHUNT DEVICE IS NOT AVAILABLE FOR WPS/WPX-50 TYPE BREAKERS.
(8) THE FOLLOWING DEVICES ARE NOT APPLICABLE ON BKRS SUPPLIED WITH A POWER+
™
TRIP UNIT; T/(COMM), T/(ZSI),
T/(VC), AND T/(CP).
(9) THE FOLLOWING DEVICES ARE NOT APPLICABLE ON BKRS SUPPLIED WITH A MICROVERSATRIP PLUS™ TRIP UNIT:
T/(COMM), AND T/(VC).
(10) RESISTOR PROVIDED FOR AC CLOSE ONLY 1KOHM/25WATT FOR 120VAC, 4KOHM/25WATT FOR 240VAC.
ELEC. & MAN. OPERATED
