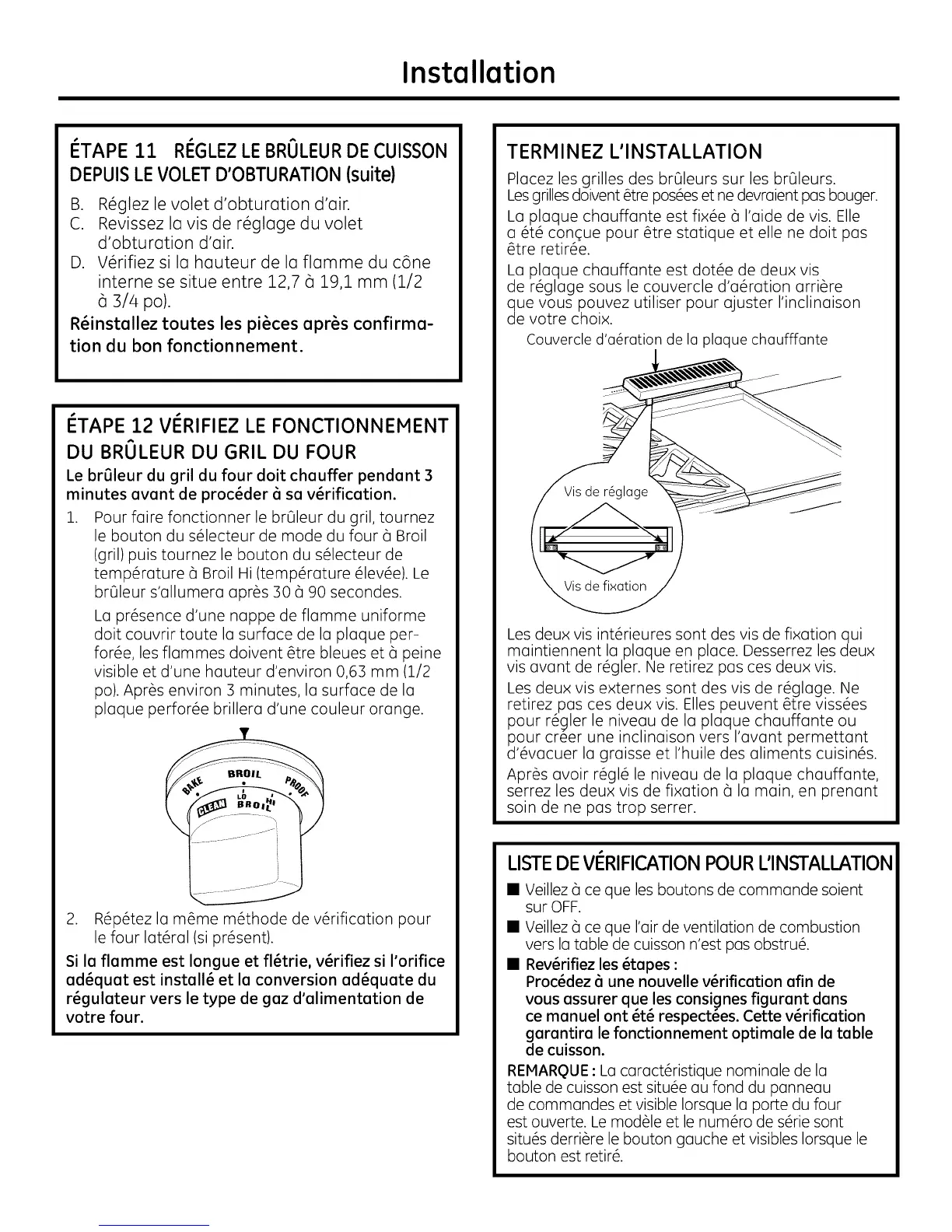

Installation
I_TAPE 11 RI_GLEZLEBRULEURDE CUISSON
DEPUISLEVOLETD'OBTURATION (suite)
B. R#glez le votet d'obturution d'uir.
C. Revissez lu vis de r#gtuge du valet
d'obturution d'uir.
D. V#rifiez si lu hauteur de lu flumme du c6ne
interne se situe entre 12,7 (_19,1 mm (1/2
a 3/4 po).
R_installez toutes les pi_ces apr_s confirma-
tion du bon fonctionnement.
I_TAPE 12 VISRIFIEZ LE FONCTIONNEMENT
DU BRULEUR DU GRIL DU FOUR
Le br_leur du gril du four dolt chauffer pendant 3
minutes avant de proc_der 6 sa v_rification.
1. Pour faire fonctionner le brQleur du gril, tournez
le bouton du s#lecteur de mode du four a Broil
(gril) puis tournez le bouton du s#lecteur de
temp#rature (_Broil Hi (temp#rature #lev#e). Le
brOleur s'allumera apr#s 30 a 90 secondes.
La pr#sence d'une nappe de fiamme uniforme
dolt couvrir route la surface de la plaque per-
for#e, les flammes doivent #tre bleues eta peine
visible et d'une hauteur d'environ 0,63 mm (1/2
po). Apr#s environ 3 minutes, la surface de la
plaque perfor#e brillera d'une couleur orange.
2. R#p#tez la m#me m#thode de v#rification pour
le four lat#ral (si pr#sent).
Si la flamme est Iongue et fl_trie, v_rifiez si I'orifice
ad_quat est install6 et la conversion adTquate du
r_gulateur vers le type de gaz d'alimentation de
votre four.
TERMINEZ L'INSTALLATION
Placez les grilles des brOleurs sur les brOleurs.
Lesgrillesdoivent #tre pos#es et ne devraient pas bouger.
La plaque chauffante est fix#e (_I'aide de vis. Elle
a #t# conque pour #tre statique et elle ne dolt pas
#tre retir#e.
La plaque chauffante est dot#e de deux vis
de r#glage sous le couvercle d'a#ration arri_re
_ue vous pouvez utiliser pour ajuster I'inclinaison
e votre choix.
Couvercle d'u#rution de lu plaque chuufffunte
i_is de r@glage
Les deux vis int#rieures sont des vis de fixation qui
muintiennent lu plaque en place. Desserrez les deux
vis avant de r#gler. Ne retirez pas ces deux vis.
Les deux vis externes sont des vis de r#gluge. Ne
retirez pasces deux vis. Elles peuvent #tre viss#es
pour r#gler le niveau de lu plaque chauffante ou
dPOUrcreer une inclinaison vers I'avant permettant
'#vucuer la graisse et I'huile des aliments cuisin#s.
Apr#s avoir r#gl# le niveau de la plaque chauffante,
serrez les deux vis de fixation _ la main, en prenant
soin de ne pas trap serrer.
LISTEDEVITRIFICATIONPOUR UINSTALLATION
Veillez _ ce que les boutons de commande soient
sur OFF.
Veillez a ce que I'air de ventilation de combustion
vers lu table de cuisson n'est pas obstru&
Rev_rifiez les _tapes :
Proc_dez 6 une nouvelle v_rification afin de
vous assurer que les consignes figurant dans
ce manuel ont ere respecte'es. Cette verification
garantira le fonctionnement optimale de la table
de cuisson.
REMAROUE : La caract#ristique nominale de la
table de cuisson est situ#e au fond du panneau
de commandes et visible Iorsque la porte du four
est ouverte. Le mod#le et le num#ro de s#rie sont
situ#s derri@e le bouton gauche et visibles Iorsque le
bouton est retir&
