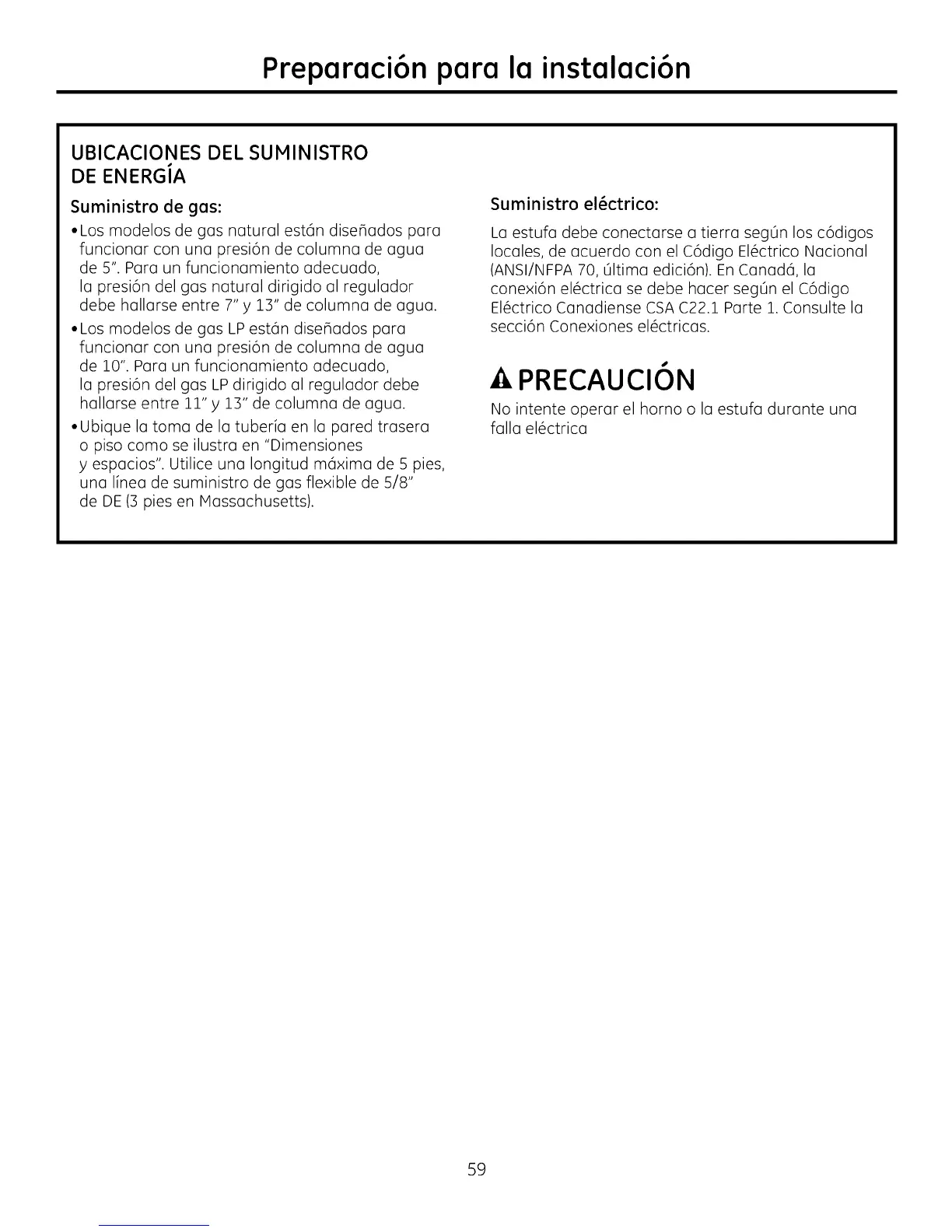

Preparaci6n para la instalaci6n
UBICACIONES DEL SUMINISTRO
DE ENERGJA
Suministro de gas:
Los modelos de gas natural est6n diseflados para
funcionar con una presi6n de columna de agua
de 5". Para un funcionamiento adecuado,
la presi6n del gas natural dirigido al regulador
debe hallarse entre 7"y 13" de columna de agua.
Los modelos de gas LP est6n disehados para
funcionar con una presi6n de columna de agua
de 10". Para un funcionamiento adecuado,
la presi6n del gas LP dirigido al regulador debe
hallarse entre 11" y 13" de columna de agua.
Ubique la toma de la tuberia en la pared trasera
o piso como se ilustra en "Dimensiones
y espacios". Utilice una Iongitud m6xima de 5 pies,
una linea de suministro de gas flexible de 5/8"
de DE (3 pies en Massachusetts).
Suministro el_ctrico:
La estufa debe conectarse a tierra segOn los c6digos
locales, de acuerdo con el C6digo EI6ctrico Nacional
(ANSI/NFPA 70, 01tima edici6n). En Canad6, la
conexi6n el6ctrica se debe hacer segOn el C6digo
EI6ctrico Canadiense CSA C22.1 Parte 1. Consulte la
secci6n Conexiones el6ctricas.
A PRECAUCI6N
No intente operar el homo o la estufa durante una
falla el6ctrica
