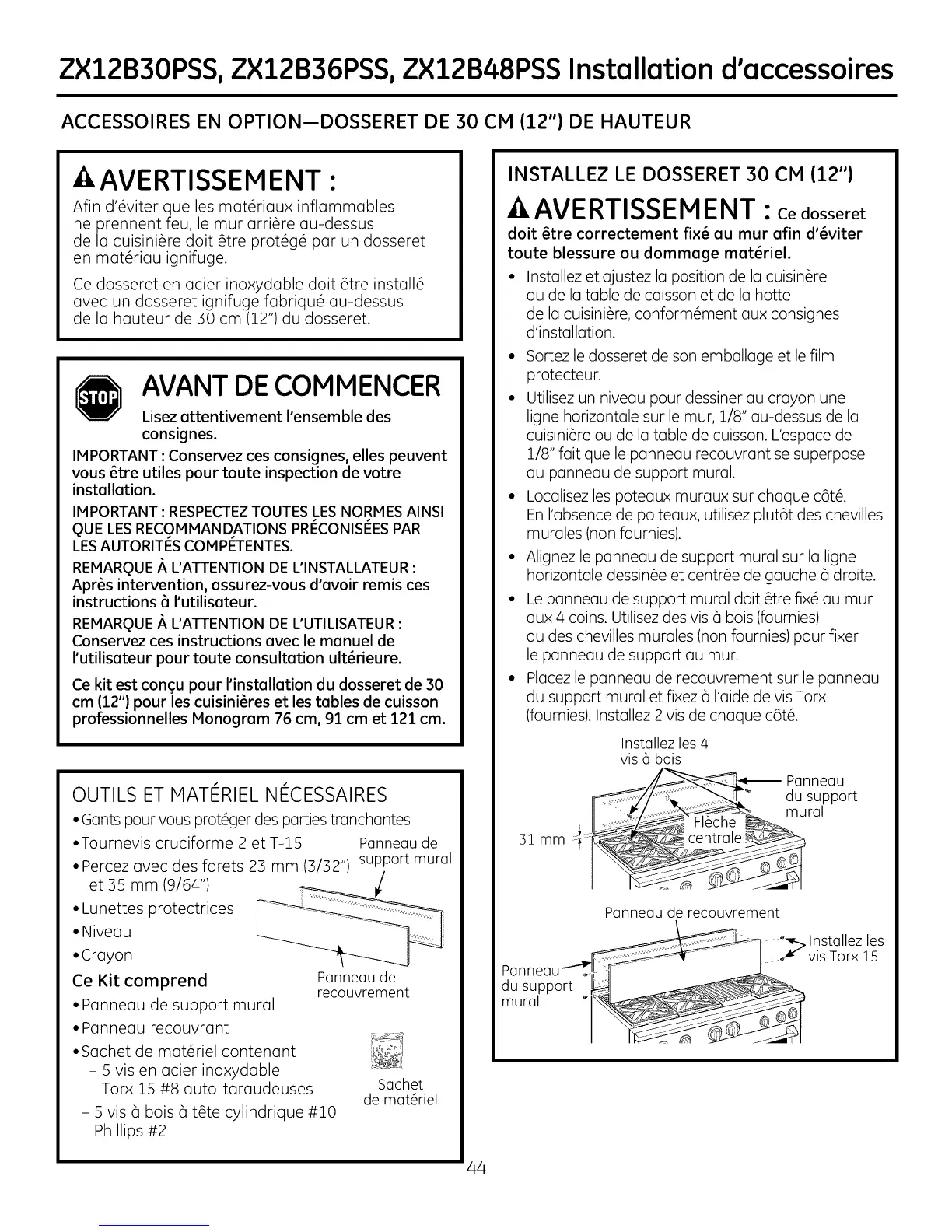

ZX12B30PSS, ZX12B36PSS, ZX12B48PSS Installation d'accessoires
ACCESSOIRES EN OPTION--DOSSERET DE 30 CM (12") DE HAUTEUR
_4,AVERTISSEMENT :
Afin d'6viter que les mat#riaux inflammables
ne prennent feu, lemur arri6re au-dessus
de la cuisini_re dolt @treprot6g6 par un dosseret
en mat6riau ignifuge.
Ce dosseret en acier inoxydable dolt @tre install#
avec un dosseret ignifuge fabriqu6 au-dessus
de la hauteur de 30 cm (12") du dosseret.
AVANT DECOMMENCER
Lisez attentivement I'ensemble des
consignes.
IMPORTANT : Conservez ces consignes, elles peuvent
vous _tre utiles pour toute inspection de votre
installation.
IMPORTANT : RESPECTEZTOUTES LES NORMES AINSI
QUE LESRECOMMANDATIONS PRI_CONISI_ESPAR
LESAUTORITES COMPETENTES.
REMARQUE A L'ATTENTION DE L'INSTALLATEUR:
Apres intervention, assurez-vous d'avoir remis ces
instructions 6 I'utilisateur.
REMARQUE A L'ATTENTION DE L'UTILISATEUR:
Conservez ces instructions avec le manuel de
I'utilisateur pour toute consultation ult_rieure.
Ce kit est con_u pour I'installation du dosseret de 30
crn (12'1 pour les cuisini_res et les tables de cuisson
professionnelles Monogram 76 crn, 91 crn et 121 crn.
OUTILS ET MATI:RIEL NI_CESSAIRES
• Gants pour vous prot6ger des parties tranchantes
• Tournevis cruciforme 2 et T-15 Panneau de
• Percez avec des forets 23 mm (3/32") support mural
et 35 mm (9/64")
• Lunettes protectrices
•Niveau
•Crayon
Ce Kit comprend
• Panneau de support mural
• Panneau recouvrant
• Sachet de mat@iel contenant
- 5 vis en acier inoxydable
Torx 15 #8 auto-taraudeuses
- 5 vis (_bois 6 t@te cylindrique #10
Phillips #2
Panneau de
recouvrement
Sachet
de mat@iel
INSTALLEZ LE DOSSERET 30 CM (12")
AVERTISSEMENT :Codosseret
dolt etre correctement fixe au mur afin d'eviter
toute blessure ou dommage materiel.
• Installez et ajustez la position de la cuisin_re
ou de la table de caisson et de la hotte
de la cuisini_re, conform6ment aux consignes
d'installation.
• Sortez le dosseret de son emballage et le film
protecteur.
• Utilisez un niveau pour dessiner au crayon une
ligne horizontale sur le mur, 1/8" au-dessus de la
cuisini_re ou de la table de cuisson. L'espace de
1/8" fair que le panneau recouvrant se superpose
au panneau de support mural.
• Localisez les poteaux muraux sur chaque c6t&
En I'absence de po teaux, utilisez plut6t des chevilles
murales (non fournies).
• Alignezle panneau de support mural sur la ligne
horizontale dessin6eet centr6e de gauche 6 droite.
• Le panneau de support mural dolt @trefix6 au mur
aux 4 coins.Utilisezdesvis 6 bois(fournies)
ou des chevillesmurales (nonfournies) pour fixer
le panneau de support au mur.
• Placezle panneau de recouvrement sur le panneau
du support mural et fixez6 I'aidede vis Torx
(fournies).Installez2 vis de chaque c6t&
Installez les 4
vis (3bois
Panneau
du support
mural
31 mm
du support
mural
Panneau de recouvrement
_.'T>Installez les
._ visTorx 15
44
