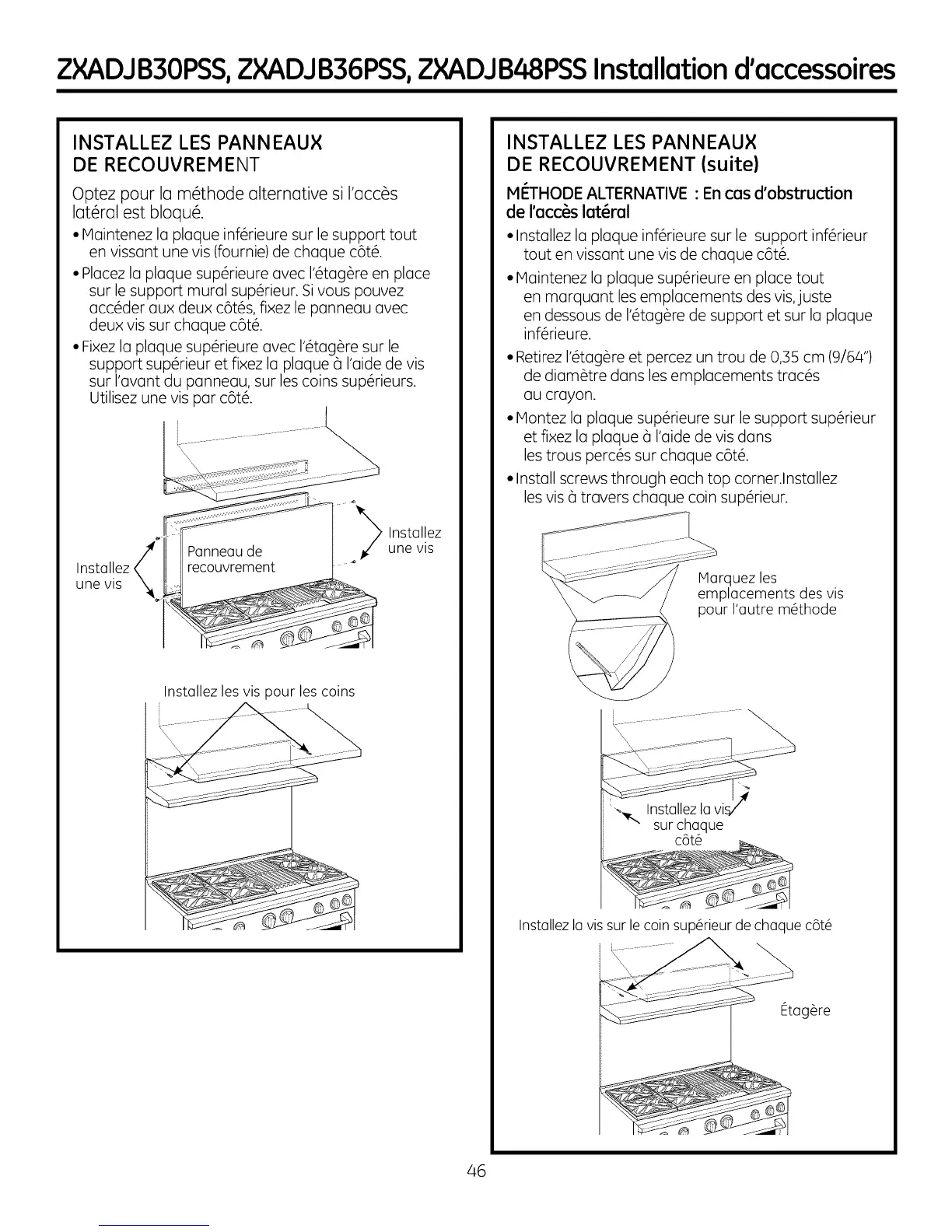

ZXADJB30PSS,ZXADJB36PSS,ZXADJB48PSSInstallation d'accessoires
INSTALLEZ LES PANNEAU×
DE RECOUVREMENT
Optez pour la m_thode alternative si I'acc_s
lat_rat est bloqu_.
• Maintenez la plaque inf6rieure sur le support tout
en vissant une vis (fournie) de chaque c6t6.
• Placez la plaque sup6rieure avec 1'6tag6re en place
sur le support mural sup6rieur. Si vous pouvez
acc6der au× deu× c6t6s, fi×ez le panneau avec
deu× vis sur chaque c6t6.
• Fi×ez la plaque sup6rieure avec 1'6tag6re sur le
support sup6rieur et fi×ez la plaque _]I'aide de vis
sur I'avant du panneau, sur les coins sup6rieurs.
Utilisez une vis par c6t6.
Installez,
une vis
_ nstallez
une vis
Installez les vis pour les coins
INSTALLEZ LES PANNEAU×
DE RECOUVREMENT (suite)
MI_THODE ALTERNATIVE • En cas d'obstruction
de I'acc_s lateral
•Installez la plaque inf6rieure sur le support inf#rieur
tout en vissant une vis de chaque c6t6.
• Maintenez la plaque sup6rieure en place tout
en marquant les emplacements des vis,juste
en dessous de 1'6tag@rede support et sur la plaque
inf6rieure.
• Retirez I'#tag_re et percez un trou de 0,35 cm (9/64")
de diam_tre dans les emplacements tracks
au crayon.
• IVlontez la plaque sup6rieure sur le support sup6rieur
et fixez la plaque 6 I'aide de vis dans
les trous perc6s sur chaque c6t6.
• Install screws through each top corner.lnstallez
les vis 6 travers chaque coin sup6rieur.
Marquez les
emplacements des vis
pour I'autre m6thode
"- Installez lavi_
"_" sur chaque
c6t6
Installez la vis sur le coin sup6rleur de chaque c5t6
Etag_re
46
