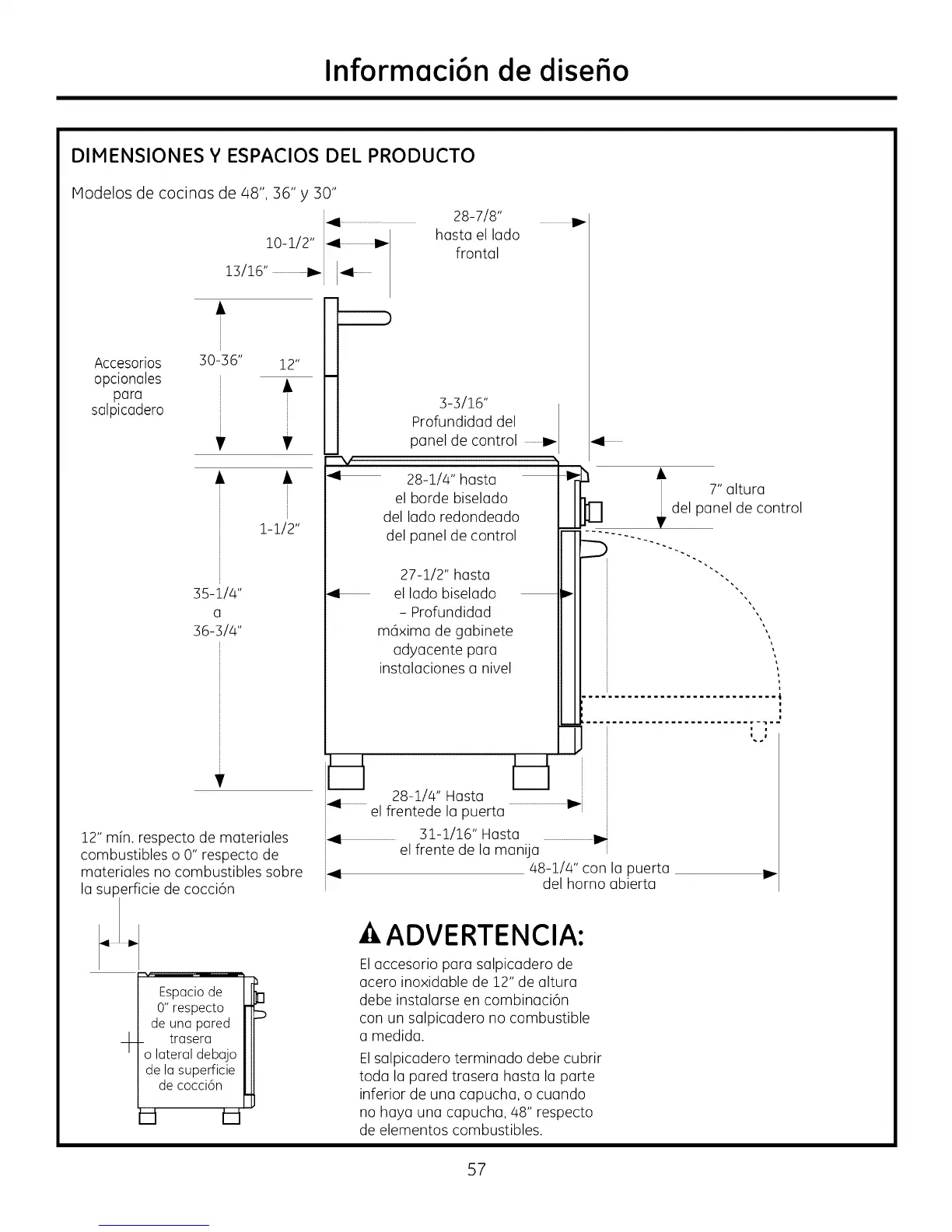

Informaci6n de dise o
DIMENSIONES Y ESPAClOS DEL PRODUCTO
IVlodelos de cocinas de 48", 36" y 30"
10-1/2" = .............................I_
13/16" _ 4
A
Accesorios 30-36" 12"
opcionales A
para
salpicadero
35-114"
a
36-314"
V
i-i/2"
12" m[n. respecto de materiales
combustibles o 0" respecto de
materiales no combustibles sabre
la superficie de cocci6n
O"respecto r_
de_a paredlY
_ _ trasera II1
o lateraldebajo II1
de la superficie I II
de cocci6n _
28-7/8"
hasta el lado
frontal
_-v
i-4
3-3116"
Profundidad del I_
panel de control
28-1/4" hasta
el borde biselado
del lado redondeado
del panel de control
27-112" hasta
el lado biselado
- Profundidad
m6xima de gabinete
adyacente para
instalaciones a nivel
)
E]
7" altura
del panel de control
i
i
.............................. i
m
i
........................... -- I i J
i j
28-1/4" Hasta I_
141 el frentede la puerta
3i-ii16"Hasta I_
14t el frente de la manija
14 48-1/4" con la puerta
l del horno abierta
A ADVERTENCIA:
Elaccesorio para salpicadero de
acero inoxidable de 12" de altura
debe instalarse en combinaci6n
con un salpicadero no combustible
a medida.
Elsalpicadero terminado debe cubrir
toda la pared trasera hasta la parte
inferior de una capucha, o cuando
no haya una capucha, 48" respecto
de elementos combustibles.
57
