USER INSTRUCTIONS GH11RA STRONA 19
10. CONNECTING DEVICES TO THE GH11RA CONTROLLER
WYJŚCIA WEJŚCIA
01 L —
Wentylator (P2)
50, 51 —
Temperatura kotła (T1)
02 N —
Wentylator (P2)
52, 53 —
Temperatura CWU (T3) / powrotu (T8)
03 L —
Podajnik paliwa (P1)
54, 55 —
Kontaktron (C1)
04 N —
Podajnik paliwa (P1)
56, 57 —
Temperatura podajnika (T2)
05 L —
Pompa CO (P4)
A —
RS-B
Panel Pokojowy
GA01HA
06 N —
Pompa CO (P4)
B —
RS-A
07 L —
Pompa CWU (P3) / pompa miesz. (P8)
C — GND (⊥)
08 N —
Pompa CWU (P3) / pompa miesz. (P8)
D —
+12V AC
09 N —
Zasilanie 230V
10 L —
Zasilanie 230V

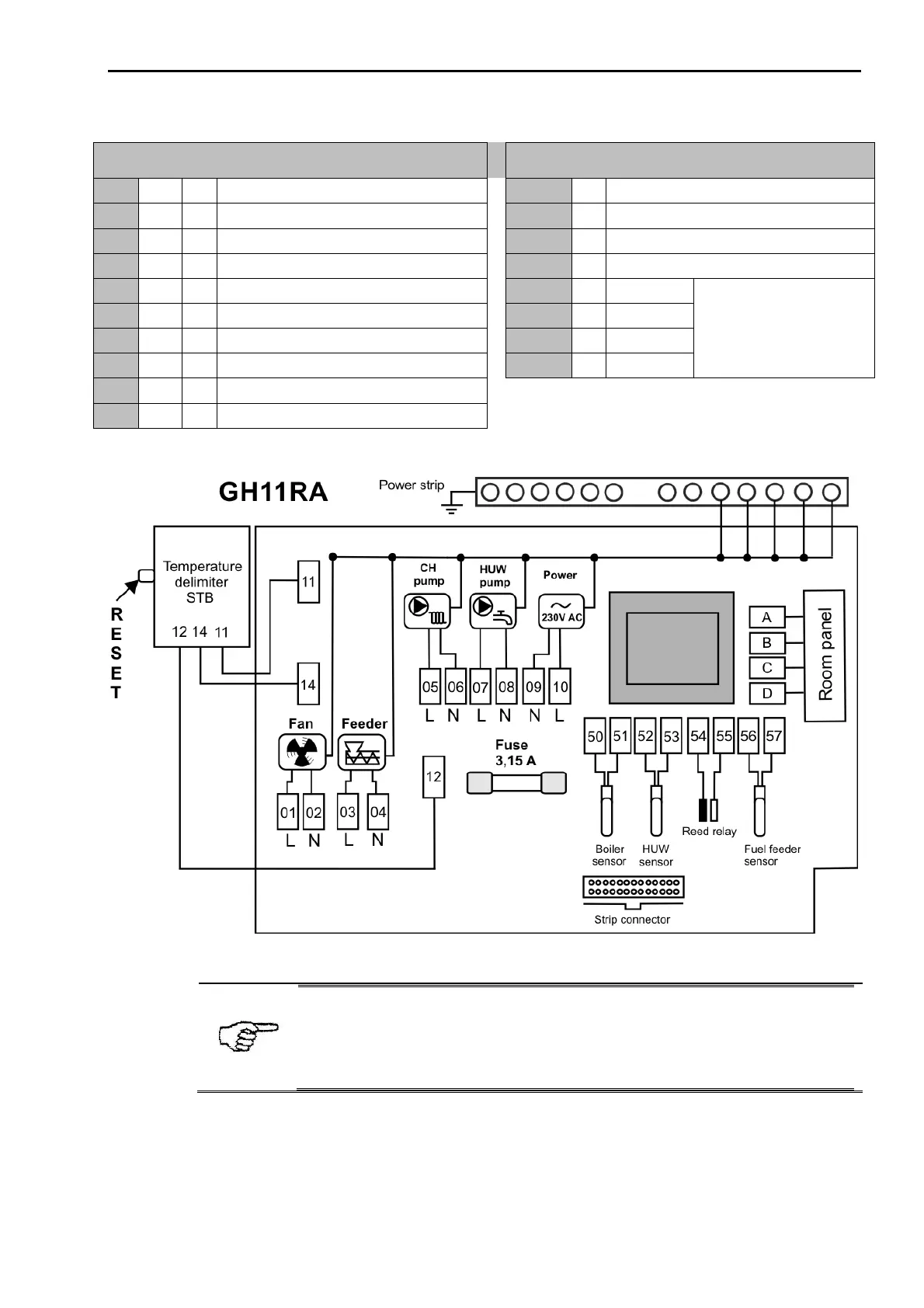

Rys. 1 Schemat podłączenia urządzeń i czujników do regulatora GH11RA
ANY ADDITIONAL EQUIPMENT MAY BE CONNECTED TO THE
GH13RA CONTROLLER ONLY BY PERSON LICENSED TO
PERFORM ELECTRICAL INSTALLATION WORKS.
