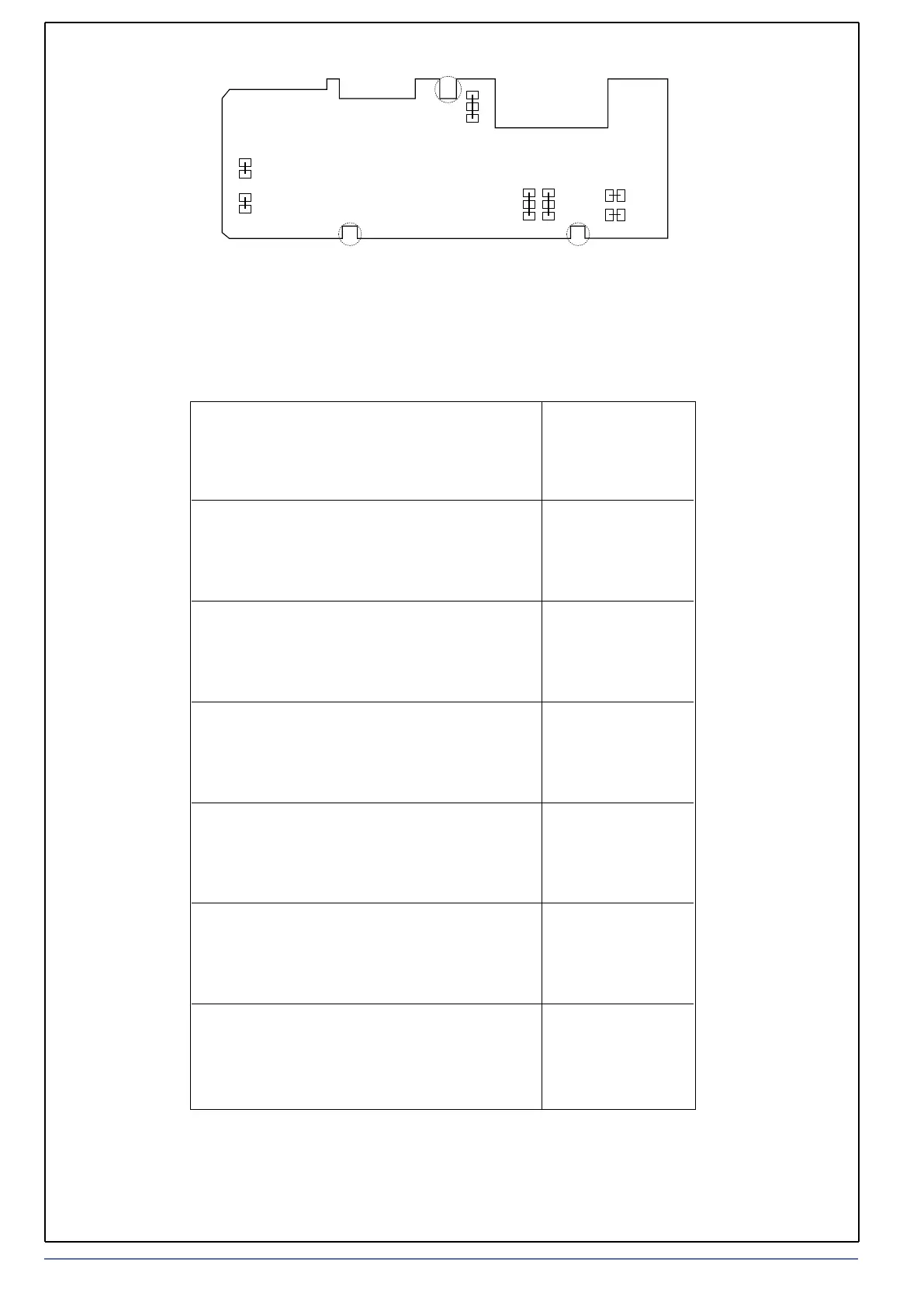

SCHEDA OUT W / INGRESSI DIGITALI
OUT W BOARD / DIGITAL INPUTS
ANALOG AUSGÄNGE / DIGITALE EINGÄNGE
CARTE OUT W / ENTREES NUMERIQUES
FICHA OUT W / ENTRADAS DIGITALES
PLACA OUT W / ENTRADAS DIGITAIS
A
B
S2
LS
DESCRIZIONE PONTICELLI
DESCRIPTION JUMPERS
BESCHREIBUNG BRÜCKEN
DESCRIPTION PONTS ÉTAIN
DESCRIPCIÓN PUENTES
DESCRIÇÃO PONTES
OUT4 relè diseccitato power ON S2 (posizione A)
OUT4 relay OFF at power ON S2 (position A)
Ausgang 4; Relais angezogen = Kontakt geöffnet S2 (Stellung A)
OUT4 relais désexcité mise en marche S2 (position A)
OUT4 relé desexcitado con “power ON” S2 (posición A)
OUT4 relé não excitado com alimentação ON S2 (posição A)
OUT4 relè eccitato power ON S2 (posizione B)
OUT4 relay ON at power ON S2 (position B)
Ausgang 4; Relais angezogen = Kontakt geschlossen S2 (Stellung B)
OUT4 relais excité mise en marche S2 (position B)
OUT4 relé excitado con “power ON” S2 (posición B)
OUT4 relé excitado com alimentação ON S2 (posição B)
Selezione ingresso logico 1 NPN S24A (posizione A)
Selection of 1 NPN logic input S24A (position A)
Wahl des Digital-Eingangs 1 NPN S24A (Stellung A)
Sélection entrée logique 1 NPN S24A (position A)
Selección entrada lógica 1 NPN S24A (posición A)
Seleção entrada lógica 1 NPN S24A (posição A)
Selezione ingresso logico 1 PNP S24A (posizione B)
Selection of 1 PNP logic input S24A (position B)
Wahl des Digital-Eingangs 1 PNP S24A (Stellung B)
Sélection entrée logique 1 PNP S24A (position B)
Selección entrada lógica 1 PNP S24A (posición B)
Seleção entrada lógica 1 PNP S24A (posição B)
Selezione ingresso logico 2 NPN S24B (posizione A)
Selection of 2 NPN logic input S24B (position A)
Wahl des Digital-Eingangs 2 NPN S24B (Stellung A)
Sélection entrée logique 2 NPN S24B (position A)
Selección entrada lógica 2 NPN S24B (posición A)
Seleção entrada lógica 2 NPN S24B (posição A)
Selezione ingresso logico 2 PNP S24B (posizione B)
Selection of 2 PNP logic input S24B (position B)
Wahl des Digital-Eingangs 2 PNP S24B (Stellung B)
Sélection entrée logique 2 PNP S24B (position B)
Selección entrada lógica 2 PNP S24B (posición B)
Seleção entrada lógica 2 PNP S24B (posição B)
S3
A
A
B
B
S34
S25
S26
S24B
S24A
(44949)3
4 80225E_MHW_800_Appendix_04-2013
