ADV50 QS, SW-PW V1.11 / CTL V2.11 9
Italiano
English

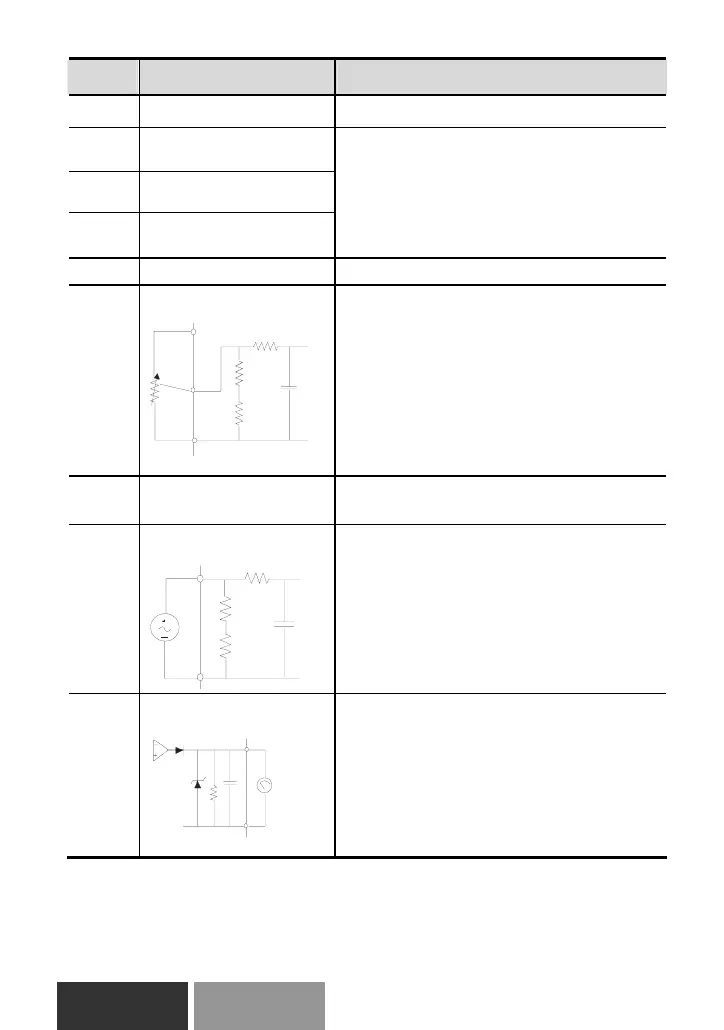

Simbolo
morsetto
Funzione del morsetto
Impostazioni di fabbrica (modalità NPN)
ON: Collegamento al DCM
MCM
Comune uscita multifunzione Comune per uscite multifunzione
RA
Uscita a relè multifunzione
(N.O.) a
RB
Uscita a relè multifunzione
(N.C.) b
RC Comune relè multifunzione
Carico resistivo:
5 A (N.O.)/3 A (N.C.) 240 VCA
5 A (N.O.)/3 A (N.C.) 24 VCC
Carico induttivo:
1,5 A (N.O.)/0,5 A (N.C.) 240 VCA
1,5 A (N.O.)/0,5 A (N.C.) 24 VCC
Per la programmazione vedere il parametro
Pr.03.00
+10 V Alimentazione potenziometro +10 VCC 3 mA
AVI
Ingresso di tensione
analogico
ACM
AVI
+10V
Circuito intern
Circuito AVI
Impedenza: 47 kΩ
Risoluzione: 10 bit
Intervallo: 0 ~ 10 VCC =
0 ~ Massima frequenza in uscita
(Pr.01.00)
Selezione: Pr.02.00, Pr.02.09, Pr.10.00
Configurazione: Pr.04.11 ~ Pr.04.14, 04.19 ~
04.23
ACM
Segnale di controllo
analogico (comune)
Comune per AVI= e AFM
ACI
Ingresso di corrente
analogico
ACM
ACI
Circuito i nte rn o
Circuito ACI
Impedenza: 250Ω
Risoluzione: 10 bit
Intervallo: 4 ~ 20 mA =
0 ~ Massima frequenza in uscita
(Pr.01.00)
Selezione: Pr.02.00, Pr.02.09, Pr.10.00
Configurazione: Pr.04.15 ~ Pr.04.18
AFM
Misuratore di uscita
analogico
AFM
ACM
0~10V
Max. 2mA
Potenziometr
Circuito ACM
Circuito interno
da 0 a 10 V, 2 mA
Impedenza: 20kΩ
Corrente in uscita 2 mA max
Risoluzione: 8 bit
Intervallo: 0 ~ 10 VCC
Funzione: Pr.03.03 - Pr.03.04
NOTA: Dimensione cavo del segnale di controllo: 18 AWG (0,75 mm
2
) con schermatura.
