8 ADV50 QS, SW-PW V1.11 / CTL V2.11
Italiano English
Italiano English
Specifiche dei morsetti di controllo
Porta RS-485
10VMI1 MI2 MI3 MI4 MI
MI6
DCM
24V
DCM
CM
AVI ACI
AFM MCM MO1
RA
RB R

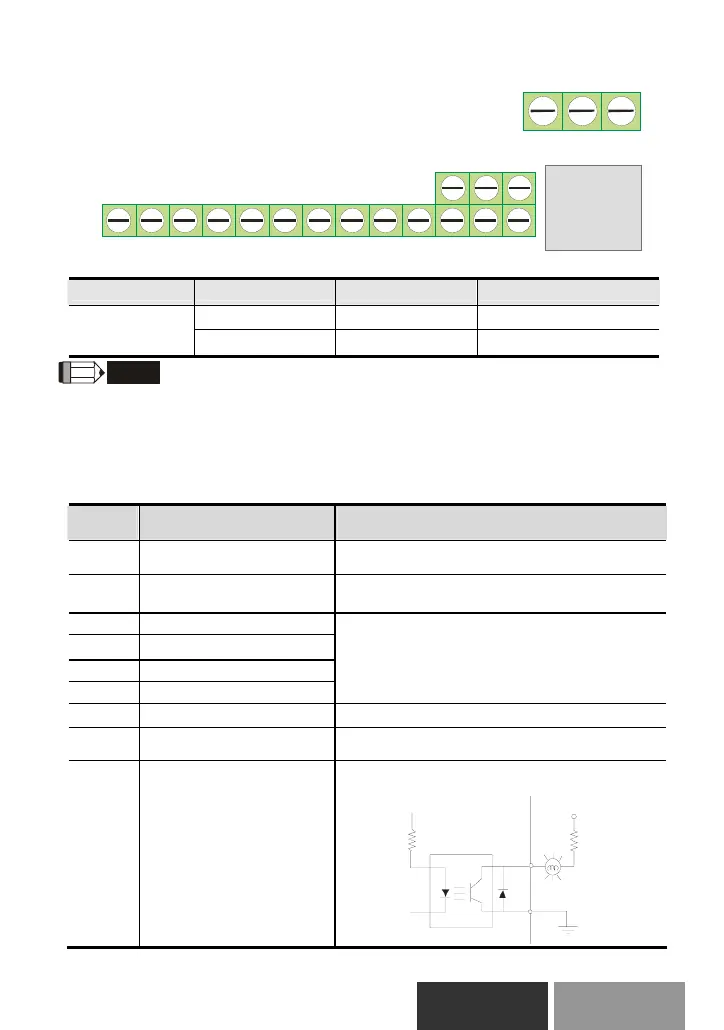

Posizione dei morsetti del circuito di controllo
Morsettiera 2
Morsettiera 1
Dimensione Morsetti di controllo Coppia Cavo
Morsetti 1 5 kgf-cm (4,4 in-lbf) 12-24 AWG (3,3-0,2 mm
2
)
A, B, C
Morsetti 2 2 kgf-cm (2 in-lbf) 16-24 AWG (1,3-0,2 mm
2
)
NOTA
Dimensione A: ADV50-1004-XXX-2MF/4F, ADV50-1007-XXX-2M-F/2T/4F, ADV50-1015-XXX-2T/4F
Dimensione B: ADV50-2015-XBX-2MF, ADV50-2022-XBX-2M-F/2T/4F, ADV50-2037-
XBX-2T/4F
Dimensione C: ADV50-3055-2T/4F, ADV50-3075-XBX-2T/4F, ADV50-3110-XBX-4F
Descrizione dei morsetti di controllo
Simbolo
morsetto
Funzione del morsetto
Impostazioni di fabbrica (modalità NPN)
ON: Collegamento al DCM
MI1 Comando Forward-Stop
ON: Marcia in direzione MI1
OFF: Stop come impostato nel metodo d'arresto
MI2 Comando Reverse-Stop
ON: Marcia in direzione MI2
OFF: Stop come impostato nel metodo d'arresto
MI3 Ingresso multifunzione 3
MI4 Ingresso multifunzione 4
MI5 Ingresso multifunzione 5
MI6 Ingresso multifunzione 6
Per la programmazione degli ingressi multifunzione vedere
i parametri Pr.04.05-Pr.04.08.
ON: la corrente di attivazione è di 16 mA.
OFF: la tolleranza della corrente di dispersione è di 10μA.
+24 V Sorgente di tensione CC +24 VCC, 20 mA utilizzata per la modalità PNP.
DCM Comune segnale digitale
Comune per ingressi digitali e utilizzato per la modalità
NPN.
MO1
Uscita multifunzione 1
(Fotoaccoppiatore)
Massimo 48 VCC, 50 mA
Per la programmazione vedere il parametro Pr.03.01
MO1-DCM
Mo1
MCM
Max: 48Vdc
50mA
Circuito interno
