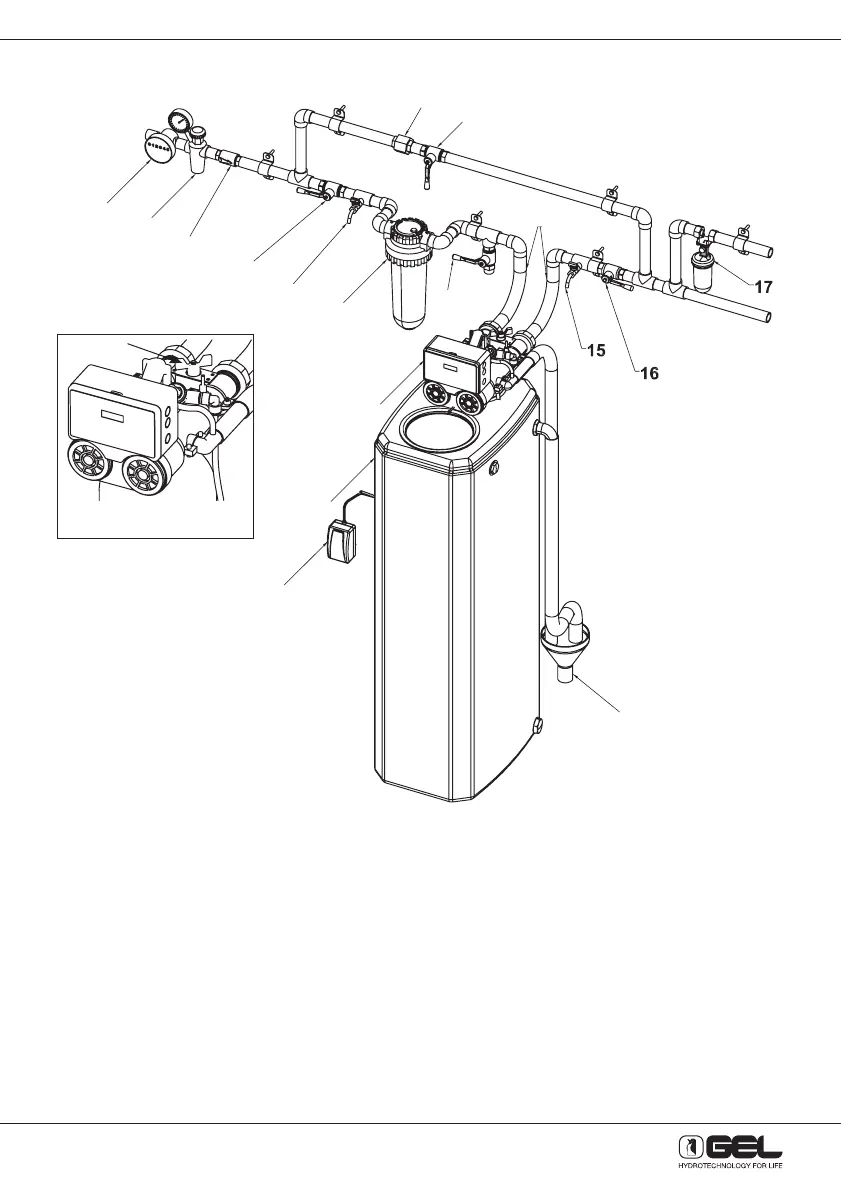

9.2 - INSTALLAZIONE MODELLO MONOBLOCCO DECALUX
12
1) Contatore
2) Riduttore di pressione (solo se necessario)
3) Valvola di ritegno
4) Valvola di intercettazione a monte
5) Rubinetto prelievo campione acqua greggia
6) Filtro antisabbia
7) Derivazione acqua filtrata per giardino
8) Raccordo a bocchettone
9) Saracinesca by-pass
10) Raccordi flessibili
11) Testata addolcitore
12) Cabinato (contenitore resine, tino sale)
13) Alimentatore di corrente 230V - 50/60Hz -
12 V Ac/Dc
14) Scarico
15) Rubinetto prelievo campione acqua addolcita
16) Valvola di intercettazione a valle
17) Dosatore anticalcare (per protezione caldaia)
18) Valvola miscelatrice
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Valvola miscelatrice manuale
Ingresso
acqua
alla caldaia
all’impianto
18
