Svenska 27
startfunktionen. Om man inte vill ha det på det vi-
set kan ISS-funktionen kopplas ur genom att ”ISS
DISABLE”-omkopplaren på bakpanelen ställs i
läge ”ON”. I det läget sätts monitorn på och stängs
av genom att man använder den vanliga strömbry-
taren på bakpanelen.
Volymkontroll
Ingångskänsligheten hos 8020C kan anpassas till
utsignalen på ansluten mixer, eller annan signal-
källa, genom att man justerar volymkontrollen på
högtalarens framsida.
Inställning av tonkontrollerna
Frekvensåtergivningen hos Genelec 8020C kan an-
passas till den akustiska miljö, som den ska användas
i, med hjälp av tonomkopplarna på baksidespanelen.
Dessa kontroller är Treble Tilt, Bass Tilt och
Bass Roll-Off. Ett akustiskt mätsystem, som till ex-
empel WinMLS, rekommenderas för att analysera
effekten av de gjorda justeringarna, men en nog-
grann lyssning, tillsammans med lämpliga testski-
vor, kan ge goda resultat om inte ett testsystem
finns tillgängligt. Tabell 1 visar några typiska grund-
inställningar i olika lyssningssituationer. Bild 4 visar
effekten av kontrollinställningarna i ett ekofritt rum.
Treble Tilt
Treble Tilt-kontrollen (switch 2) sänker diskantå-
tergivningen hos högtalaren vid frekvenser över 5
kHz med 2 dB. Detta kan användas för att mjuka
upp återgivningen hos ett system som låter vasst
i diskanten.

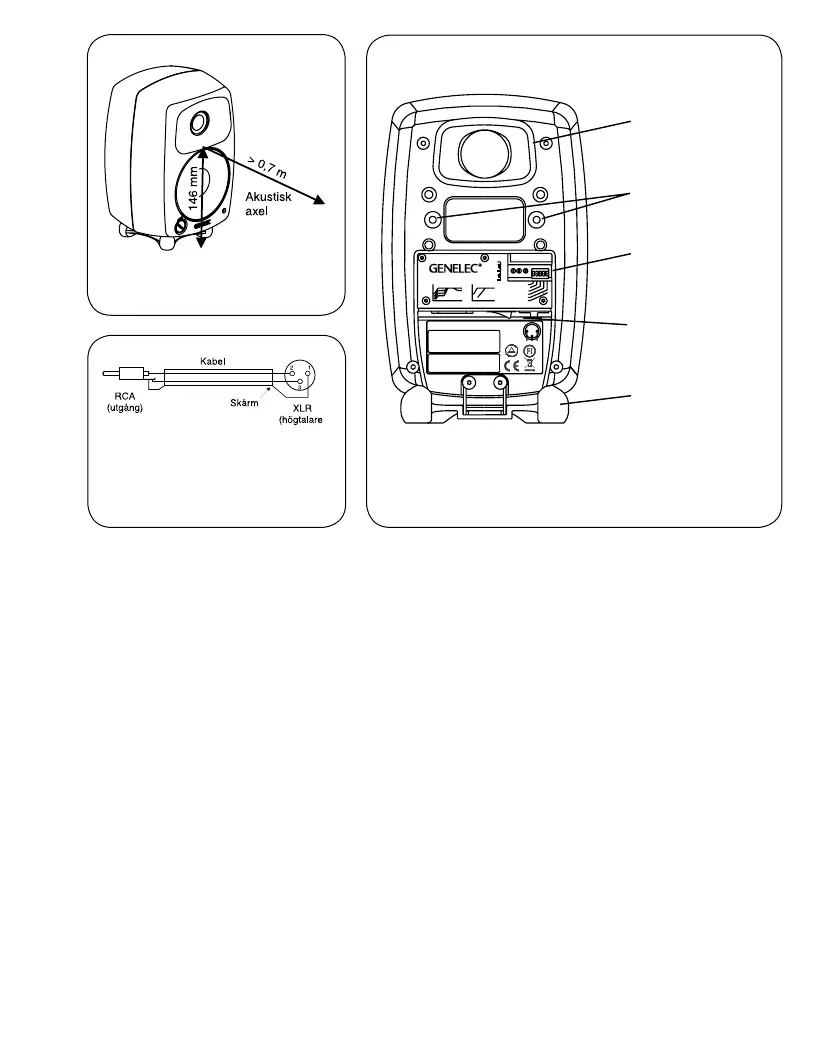

Figur 1: Bestämning av den
akustiska axeln
Figur 2: Kabeltyp som behövs om
obalanserad ljudkälla används
(i detta exempel en RCA-utgång
kopplad till XLR-ingången)
Figur 3: Kontrollernas och anslutningarnas placering på
8020C:s baksidespanel.
BASREFLEXPORT
GÄNGADE HÅL
FÖR TAK OCH
VÄGGFÄSTEN
TONKONTROLLER
KONTAKTPANEL
MED
NÄTSTRÖMBRYTARE
(HORISONTAL)
Iso-Pod™
GUMMIFOT
ALLOFF
65 2k 5k 20k
BASS ANDTREBLE TILT
-2
-4
-6
0
dB
4
5
4+5
BASS ROLL-OFF
ALLOFF
65 85 500 Hz
TREBLE TILT -2dB
BASS ROLL-OFF
2
dB
0
-6
3
OFF
BASS TILT -4 dB
ON
BASS TILT -6 dB
BASS TILT -2 dB
ISSDISABLE
292-8030W
COMPOSANTÀL'INTÉRIEUR REMPLAÇABLE PAR
OUVRIR. NE PAS EXPOSER ÀL'EAU OU L'HUMIDITÉ. AUCUN
L'UTILISATEUR.ADRESSER TOUTE RÉPARATION ÀUN
PERSONNEL QUALIFIÉ. CETAPPAREILDOITÊTRE
RACCORDÉÀLA TERRE.
NOT SUBJECTTOWATER OR MOISTURE. NO USER SERVICEABLE
PARTSINSIDE.REFER SERVICING TO QUALIFIEDPERSONNEL.
USE EARTHED MAINSCONNECTIONONLY.
ELECTRIC SHOCK HAZARD. DO NOTOPEN. DO
WARNING:
RISQUE DE CHOC ÉLECTRIQUE.NEPAS
AVERTISSEMENT:
LAITEONLIITETTÄVÄSUOJAMAADOITUSKOSKETTIMILLA VARUS-
TETTUUN PISTORASIAAN.APPARATET MÅ TILKOPLESJORDET
STIKKONTAKT.APPARATENSKALL ANSLUTAS TILLJORDATUTTAG.
MADE IN FINLAND
8020C BI-AMPLIFIED
MONITORING SYSTEM
MAINSINPUT
50 /60Hz50W 230 V~
MAGNETICALLY SHIELDED
292-8020CT-6
www.genelec.com
SERIAL NUMBER
+ - GND
2
3
IN
1
ON OFF
