Einstellung der Filter
Der Frequenzgang des GENELEC 8030A lässt sich
zur Anpassung an die akustische Umgebung justie-
ren. Dazu sind DIP-Schalter an der Gehäuserück-
seite angeordnet, mit denen die entsprechenden
Filter aktiviert werden können. Die Filter sind „Treble
Tilt“, Bass Tilt“ und „Bass Roll-Off“. Empfehlendwert
ist der Einsatz eines akustischen Mess-System wie
WinMLS, um das Ergebnis der Justierung zu über-
prüfen. Allerdings kann auch sorgfältiges Hören mit
ausgewähltem Audiomaterial zu guten Ergebnissen
verhelfen, wenn ein Mess-System nicht verfügbar
ist. Die Tabelle 1 zeigt einige typische Einstellungen
für verschiedene Positionen im Raum. Die Tabelle 4
zeigt die Wirkung der Einstellmöglichkeiten im refle-
xionsfreien Raum.
Treble Tilt
Das Treble-Tilt-Filter senkt hohe Frequenzen ober-
halb von 5 kHz in 2 dB-Stufen ab (Schalter 1). Es
kann eingesetzt werden, wenn eine übertriebene
Höhenwiedergabe ausgeglichen werden soll.
Bass Tilt
Das Bass-Tilt-Filter erlaubt eine Abschwächung
der Wiedergabe unter 2 kHz in drei Stufen. Die-
se Abschwächung kann notwendig werden, wenn
der Lautsprecher nahe einer Wand oder einer
anderen Fläche aufgestellt wird. Die Absenkungs-
stufen sind –2 dB (Schalter 3 auf „ON“), –4 dB
(Schalter 4 auf „ON“) und –6 dB (beide Schalter
auf „ON“).

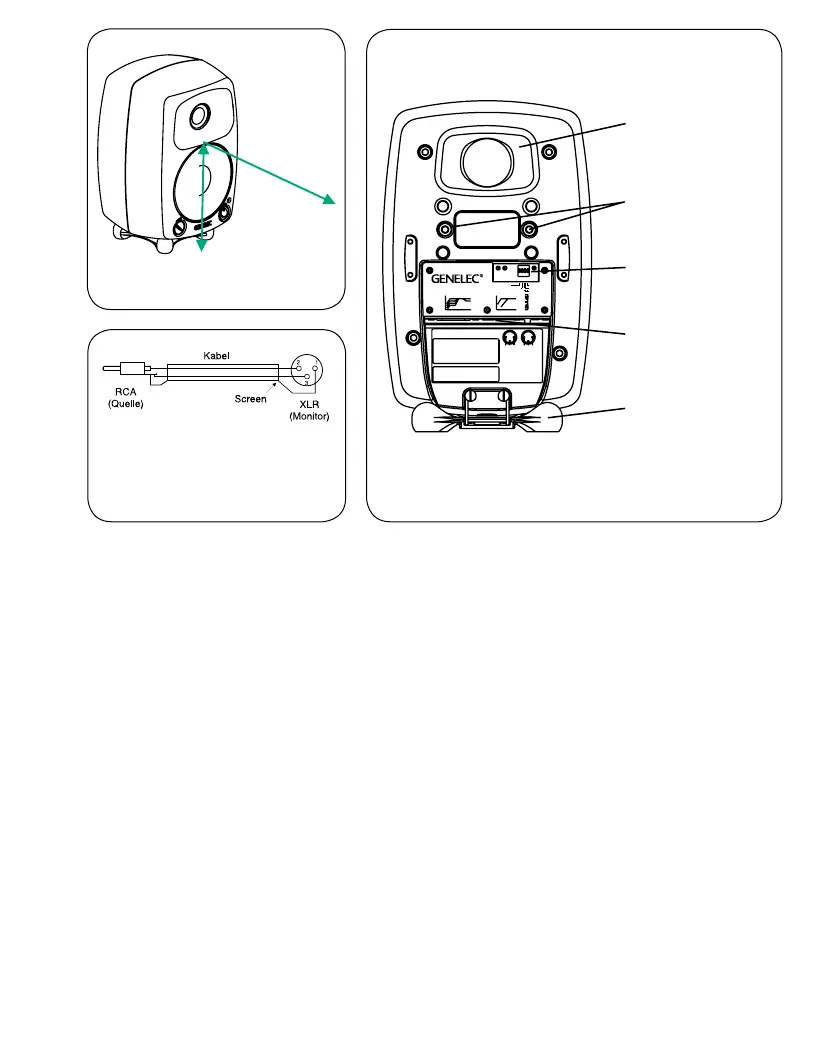

Abbildung 1: Lage der akustischen
Achse
Abbildung 2: Anschlusskabel für
unsymmetrische Tonquellen
(beispielsweise Cinch auf XLR)
Abbildung 3: Einstellmöglichkeiten und Anschlüsse auf
der Rückseite des 8030A.
190 mm
AKUSTISCHE
ACHSE
> 0,7 m
MAINS INPUT
50/60Hz80W 230 V~
MAGNETICALLY SHIELDED
MADE IN FINLAND
8030A BI-AMPLIFIED
MONITORING SYSTEM
OUT
GND
-
+
3
1
SERIAL NUMBER
www.genelec.com
2
3
2
IN
1
292-8030T-6
+
-
GND
BASS AND TREBLETILT
55 1k 5k 20k
L'INTÉRIEUR REMPLAÇABLEPA RL'UTILISATEUR. ADRESSER
TO WATEROR MOISTURE. NO USER SERVICEABLE PARTS
ELECTRIC SHOCKHAZARD. DO NOTOPEN.DO NOT SUBJECT
AVERTISSEMENT
RISQUE DECHOC ÉLECTRIQUE. NE PASOUVRIR.NEPAS
EXPOSERÀL'EAU OU L'HUMIDITÉ. AUCUNCOMPOSANT À
TOUTERÉPARATIONÀUNPERSONNEL QUALIFIÉ. CET
APPAREIL DOITÊTRERACCORDÉÀLATERRE.
USE EARTHEDMAINS CONNECTION ONLY.
INSIDE. REFERSERVICING TO QUALIFIED PERSONNEL.
WARNING
292-8030W292-8030W
BASS ROLL-OFF -6dB 85Hz
55 85 500Hz
ALL OFF
3+4
4
3
dB
2
1
0
-6
TREBLETILT-2dB
ALL OFF
BASS ROLL-OFF
BASS TILT -6 dB
BASS TILT -2 dB
BASS TILT -4 dB
OFF
ON
0
dB
-6
-4
-2
BASSREFLEX-
ÖFFNUNG
FILTER-SCHALTER
ANSCHLUSSFELD
UND NETZSCHALTER
(HORIZONTAL)
Iso-Pod™
TISCHFUSS
DECKEN-UND
WANDMONTAGE
