Français 15
une heure d’absence de signal audio. La consom-
mation électrique de l’enceinte en mode veille est
inférieure à 0,5 watts. L’enceinte s’allumera à nou-
veau automatiquement et rapidement dès la détec-
tion d’un retour de signal audio depuis la source.
Réglage de la commande de
volume
La sensibilité de l’entrée de l’enceinte peut être
ajustée au niveau de sortie du mélangeur, ou autre
source, en tournant la commande de volume sur le
panneau avant de l’enceinte.
Réglage des commandes de
tonalité
La réponse en fréquences de la 8030B peut
s’accorder à l’environnement acoustique en ajus-
tant les commandes de tonalité sur l’arrière de
l’enceinte. Les commandes sont Treble Tilt, Bass
Tilt, et Bass Roll-Off. GENELEC recommande
l’utilisation d’un système de mesure acoustique
tel WinMLS pour analyser l’effet des ajustements,
bien que l’écoute critique avec un signal appro-
prié peut aussi donner d’excellents résultats si
un système de mesure n’était pas disponible. Le
tableau 1 montre des ajustements typiques dans
différentes situations. L’illustration 4 montre l’ef-
fet des commandes sur la réponse en chambre
anéchoïque.
Commande Treble Tilt
Le sélecteur Treble tilt (commutateur 1) atténue de
2 dB la réponse en fréquence au delà de 5 kHz, ce
qui permet d’adoucir les systèmes trop stridents.
Cable
Blindage
RCA
(Source)
XLR
(Enceinte)

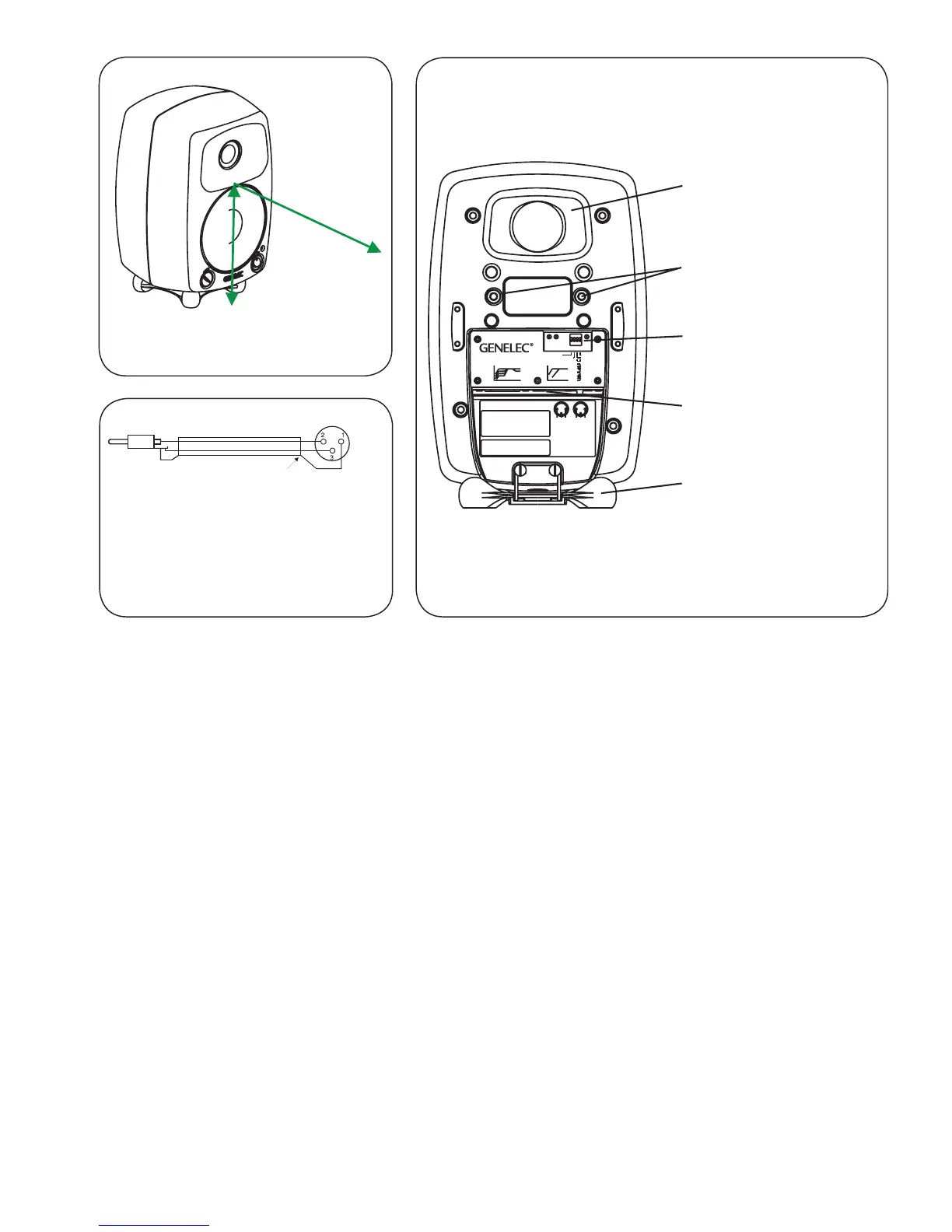

Illustration 1: Position de l’axe
acoustique
Illustration 2: Cablage nécessaire pour
connexion à une source asymétrique
(example ci-dessus d’une sortie RCA
à une entrée XLR)
Illustration 3: Contrôles et disposition des connecteurs sur la
face arrière de la 8030B
MAINS INPUT
50/60Hz80W 230 V~
MAGNETICALLY SHIELDED
MADE IN FINLAND
8030A BI-AMPLIFIED
MONITORING SYSTEM
OUT
GND
-
+
3
1
SERIAL NUMBER
www.genelec.com
2
3
2
IN
1
292-8030T-6
+
-
GND
BASS AND TREBLETILT
55 1k 5k 20k
L'INTÉRIEUR REMPLAÇABLE PA RL'UTILISATEUR.ADRESSER
TO WATER OR MOISTURE. NO USER SERVICEABLE PARTS
ELECTRIC SHOCK HAZARD. DO NOTOPEN.DO NOT SUBJECT
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE. NE PA SOUVRIR.NEPAS
EXPOSERÀL'EAU OU L'HUMIDITÉ. AUCUN COMPOSANT À
TOUTERÉPARATIONÀUN PERSONNEL QUALIFIÉ. CET
APPAREIL DOITÊTRERACCORDÉÀLA TERRE.
USE EARTHED MAINS CONNECTION ONLY.
INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
WARNING
292-8030W292-8030W
BASS ROLL-OFF -6dB 85Hz
55 85 500 Hz
ALL OFF
3+4
4
3
dB
2
1
0
-6
TREBLETILT-2dB
ALL OFF
BASS ROLL-OFF
BASS TILT -6 dB
BASS TILT -2 dB
BASS TILT -4 dB
OFF
ON
0
dB
-6
-4
-2
ÉVENT ACCORDÉ
ORIFICES FILETÉS POUR
SUPPORT MURAL ET
SUPPORT DE PLAFOND
COMMANDES DE TONALITÉ
PANNEAU DE CONNEXION
(ACCÈS HORIZONTAL)
ISO-POD
SOCLE DE SUPPORT
MC
190 mm
AXE
ACOUSTIQUE
> 0,7 m
