Deutsch 9
ginnt. Eine Stunde nachdem die Wiedergabe beendet
ist, schalten sich die Lautsprecher automatisch ab und
wechseln in den Stand by-Modus. Der Stromverbrauch
im Stand by-Modus liegt unter 0,5 Watt. Die Lautspre-
cher starten automatisch und schnell, sobald ein Ein-
gangssignal von der Quelle festgestellt wird.
Einstellung der Filter
Der Frequenzgang des GENELEC 8030B lässt sich
zur Anpassung an die akustische Umgebung justieren.
Dazu sind DIP-Schalter an der Gehäuserückseite an-
geordnet, mit denen die entsprechenden Filter aktiviert
werden können. Die Filter sind „Treble Tilt“, Bass Tilt“
und „Bass Roll-Off“. Empfehlendwert ist der Einsatz
eines akustischen Mess-System wie WinMLS, um das
Ergebnis der Justierung zu überprüfen. Allerdings kann
auch sorgfältiges Hören mit ausgewähltem Audiomate-
rial zu guten Ergebnissen verhelfen, wenn ein Mess-
System nicht verfügbar ist. Die Tabelle 1 zeigt einige
typische Einstellungen für verschiedene Positionen im
Raum. Die Tabelle 4 zeigt die Wirkung der Einstellmög-
lichkeiten im reflexionsfreien Raum.
Treble Tilt
Das Treble-Tilt-Filter senkt hohe Frequenzen oberhalb
von 5 kHz in 2 dB-Stufen ab (Schalter 1). Es kann ein-
gesetzt werden, wenn eine übertriebene Höhenwieder-
gabe ausgeglichen werden soll.
Bass Tilt
Das Bass-Tilt-Filter erlaubt eine Abschwächung der
Wiedergabe unter 2 kHz in drei Stufen. Diese Ab-
schwächung kann notwendig werden, wenn der Laut-
sprecher nahe einer Wand oder einer anderen Fläche

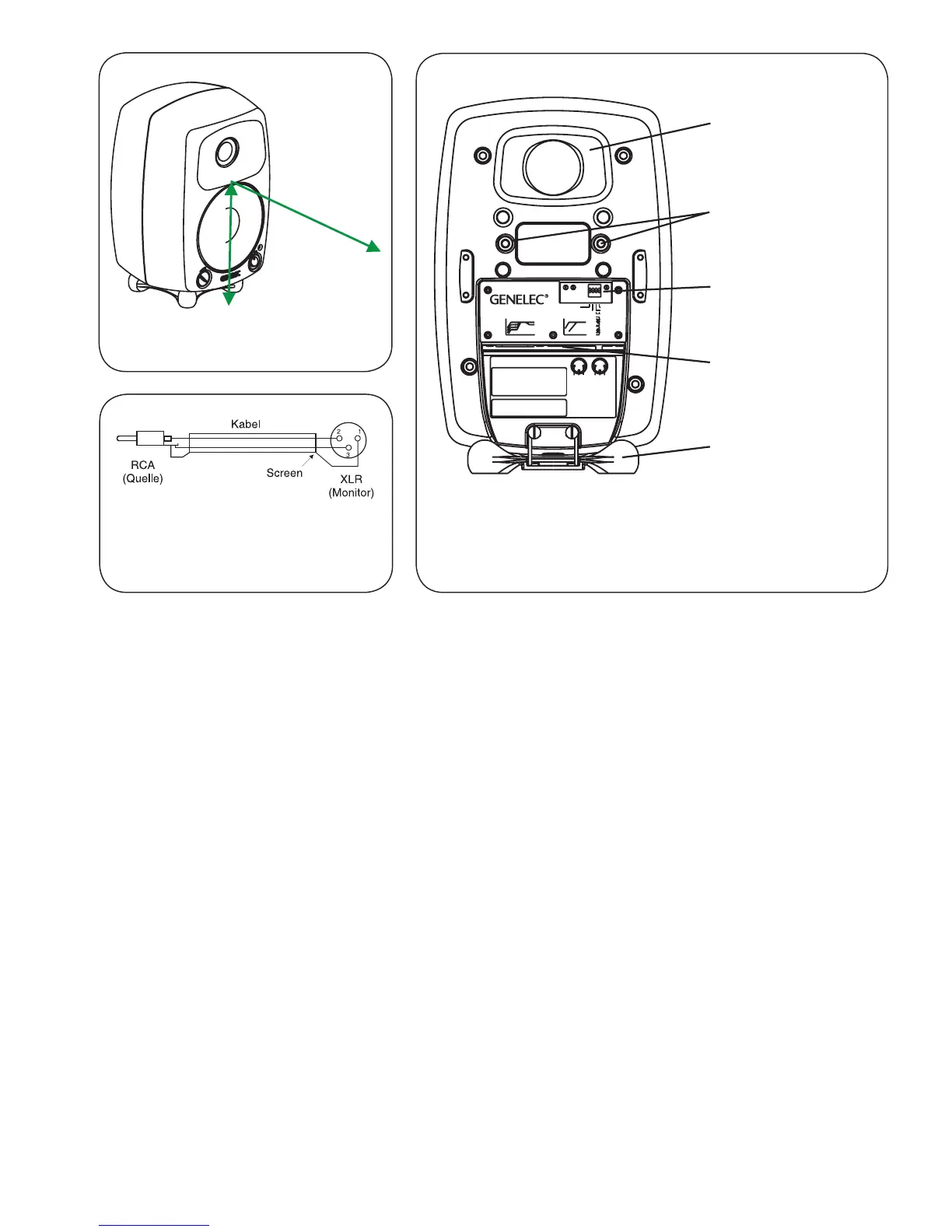

Abbildung 1: Lage der akustischen
Achse
Abbildung 2: Anschlusskabel für
unsymmetrische Tonquellen
(beispielsweise Cinch auf XLR)
Abbildung 3: Einstellmöglichkeiten und Anschlüsse auf
der Rückseite des 8030B.
190 mm
AKUSTISCHE
ACHSE
> 0,7 m
MAINS INPUT
50/60Hz80W 230 V~
MAGNETICALLY SHIELDED
MADE IN FINLAND
8030A BI-AMPLIFIED
MONITORING SYSTEM
OUT
GND
-
+
3
1
SERIAL NUMBER
www.genelec.com
2
3
2
IN
1
292-8030T-6
+
-
GND
BASS AND TREBLETILT
55 1k 5k 20k
L'INTÉRIEUR REMPLAÇABLE PARL'UTILISATEUR. ADRESSER
TO WATER OR MOISTURE. NO USER SERVICEABLE PARTS
ELECTRIC SHOCK HAZARD. DO NOTOPEN. DO NOT SUBJECT
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE. NE PASOUVRIR.NEPAS
EXPOSERÀL'EAU OU L'HUMIDITÉ. AUCUN COMPOSANT À
TOUTERÉPARATIONÀUN PERSONNEL QUALIFIÉ. CET
APPAREIL DOITÊTRERACCORDÉÀLA TERRE.
USE EARTHED MAINS CONNECTION ONLY.
INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
WARNING
292-8030W292-8030W
BASS ROLL-OFF -6dB 85Hz
55 85 500 Hz
ALL OFF
3+4
4
3
dB
2
1
0
-6
TREBLETILT-2dB
ALL OFF
BASS ROLL-OFF
BASS TILT -6 dB
BASS TILT -2 dB
BASS TILT -4 dB
OFF
ON
0
dB
-6
-4
-2
BASSREFLEX-
ÖFFNUNG
FILTER-SCHALTER
ANSCHLUSSFELD
UND NETZSCHALTER
(HORIZONTAL)
Iso-Pod™
TISCHFUSS
DECKEN-UND
WANDMONTAGE
