Suomi 11
lin päättymisestä on kulunut noin tunti. Valmiusti-
lassa kaiuttimien tehonkulutus on alle 0,5 W. Tämä
toiminto aktivoidaan kääntämällä takapaneelissa
oleva ”ISS”-kytkin asentoon ”ON.”
Automaattisessa käynnistymisessä on pieni vii-
ve. Jos tämä ei ole hyväksyttävää, automaattinen
virrankytkentä voidaan poistaa toiminnasta kään-
tämällä ”ISS”-kytkin kaiuttimen takapaneelissa
asentoon ”OFF.” Tällöin kaiutin käynnistyy ja sam-
muu ainoastaan virtakytkintä käyttäen.
Herkkyyden säätö
Kaiuttimen ottoliitännän herkkyys (äänenvoimak-
kuus) voidaan säätää äänilähteen antosignaalin
tasoon sopivaksi takapaneelissa olevalla sääti-
mellä.
Taajuusvastesäätöjen käyttö
Kaiuttimen taajuusvastetta voidaan muokata kuun-
telutilan akustisista ominaisuuksista ja kaiuttimien
sijoituksesta johtuvien toistovirheiden kompensoi-
miseksi. Säätö tehdään kaiuttimen takapaneelissa
olevien ”Desktop”, “Treble Tilt”-, “Bass Roll-O”- ja
“Bass Tilt”-kytkimien avulla. Kaikki säädöt asete-
taan tehtaalla asentoon “OFF”, mikä antaa tasaisen
taajuusvasteen kaiuttomassa tilassa. Säätöjen vai-
kutus toistovasteeseen on esitetty kuvassa 4.
Suosittelemme akustisen mittausjärjestelmän
käyttöä kaiuttimien säätämisessä. Ellei tällaista
ole käytettävissä, säätö voidaan tehdä myös kor-
vakuulolta sopivia testiäänitteitä ja -signaaleja
hyväksikäyttäen. Taulukko 1 sisältää muutamia
suuntaa-antavia säätöesimerkkejä. Kaiuttimien

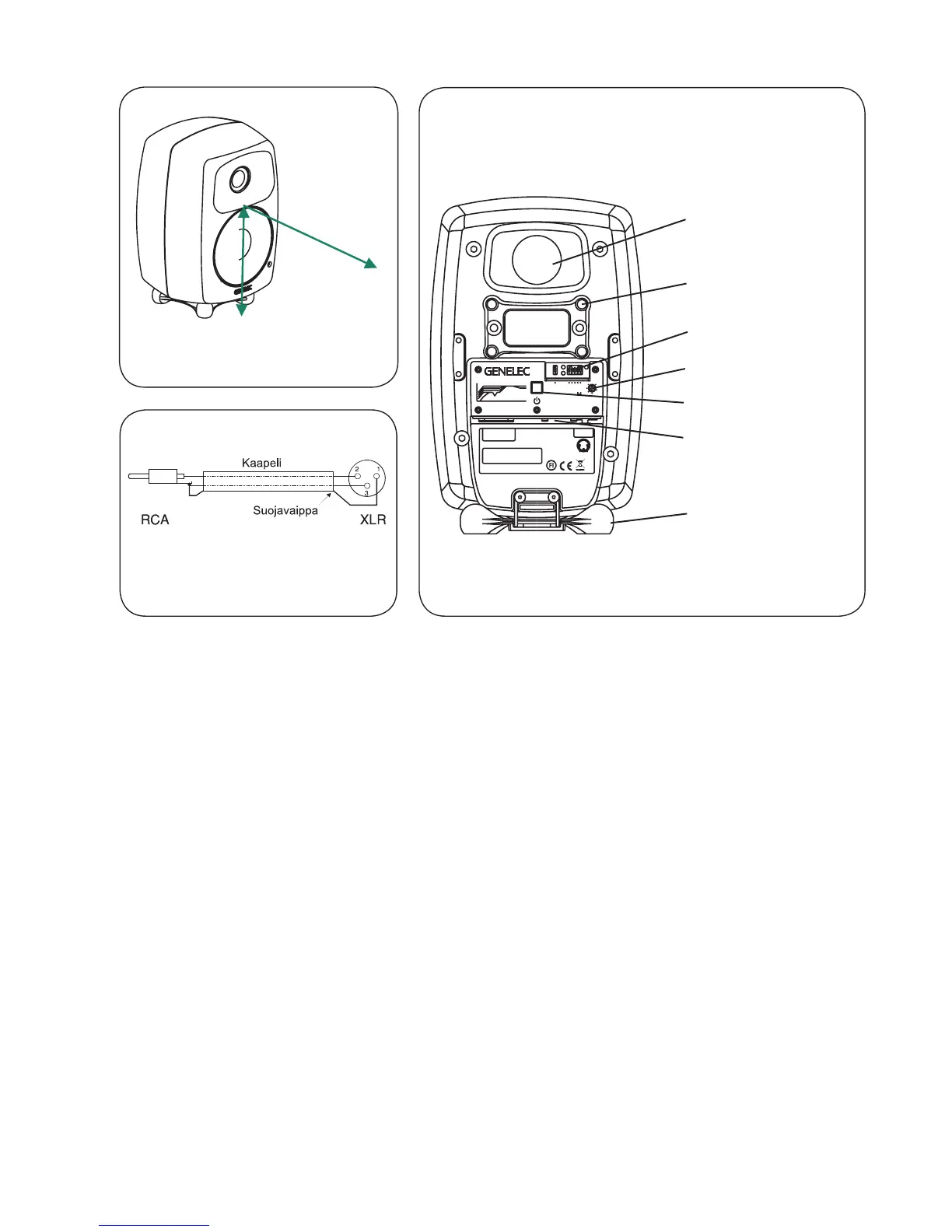

Kuva 1: Kaiuttimen akustisen akselin
sijainti.
Kuva 2: Balansoimattomaan RCA-
liittimeen liitettäessä tarvittavan
välikaapelin kytkentä.
Kuva 3: 8030C:n takapaneeli.
190 mm
AKUSTINEN
AKSELI
> 0,7 m
292-8030W
WARNING: ELECTRICSHOCK HAZARD. DO NOT OPEN. DONOT
SUBJECT TO WATEROR MOISTURE. NO USER SERVICEABLE
PARTSINSIDE.REFER SERVICING TO QUALIFIEDPERSONNEL.
USE EARTHED MAINSCONNECTION ONLY.
AVERTISSEMENT:RISQUE DE CHOC ÉLECTRIQUE. NEPA S
OUVRIR. NE PAS EXPOSERÀL'EAU OU L'HUMIDITÉ.AUCUN
COMPOSANT ÀL'INTÉRIEUR REMPLAÇABLE PARL'UTILISATEUR.
ADRESSER TOUTERÉPARATION ÀUN PERSONNEL QUALIFIÉ.
CETAPPAREIL DOIT ÊTRE RACCORDÉÀLATERRE.
LAITEONLIITETTÄVÄSUOJAKOSKETTIMILLA VARUSTETTUUN
PISTORASIAAN.
APPARATET TILKOPLES JORDET STIKKONTAKT.
APPARATENSKALL ANSLUTASTILL JORDATUTTAG.
DESKTOP 160Hz-4dB
BASS ROLL-OFF -4 dB
TREBLETILT-2dB
BASS TILT
-2 dB
-4 dB
ISS
ON
OFF
-2
-4
-6
0
3k
BASS
TILT
1k
BASS
ROLL-OFF
DESKTOP
ALLOFF
TREBLE
TILT
Frequency (Hz)
16020 20k
-3
-6
+2
0
+4
+6
INPUT dBu
PRODUCING
100 dB SPL(1m)
MADE IN FINLAND
SERIAL NUMBER
This device complies with FCC Part15 and Canadian
ICES-003 radio frequency Class Bemission requirements.
Refer to operating manual for full information.
292-8030CT
ANALOG
IN
+
- GND
2
3
1
IN
MAINSINPUT
50 /60Hz60W
100 - 240 V~
8030C BI-AMPLIFIED
MONITORING SYSTEM
www.genelec.com
REFLEKSIPUTKI
TAAJUUSV
ASTESÄÄTIMET
Iso-Pod™
PÖYTÄJALUSTA
KIERTEET SEINÄ-
JA KATTOTELINEILLE
LIITINPANEELI
HERKKYYDEN SÄÄTÖ
VIRTAKYTKIN

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Genelec 8030C and is the answer not in the manual?

Genelec 8030C Specifications

General IconGeneral
Amplifier Power50 W (LF) + 50 W (HF)
TypeActive Studio Monitor
Configuration2-way
Crossover Frequency3 kHz
Driver Size5 inch (LF), 3/4 inch (HF)
Maximum SPL≥104 dB
Inputs1 x XLR
Enclosure TypeBass-reflex
