1.1 CÓMO DESEMPACAR
• Retire todos los materiales de embalaje.
• Retire la caja de accesorios que viene separada.
• Retire el generador de la caja.
1.1.1 CAJA DE ACCESORIOS
Revise todo el contenido. Si faltan partes o están dañadas, ubique
un distribuidor autorizado llamando al 1-888-436-3722.
El contenido incluye:
• 1 - Manual del propietario • 1 - Ensamble de manija
izquierda
• 2 - Ruedas macizas • 1 - Ensamble de manija derecha
• 1 - Soporte de la pata • 1 - Pata de la estructura
• 1 - Cuarto de galón (0,9 l) de aceite SAE 30
• 1 - Bolsa de herrajes (contiene lo siguiente):
2 - Patas de goma 2 - Pernos de
5
/
16
"
2 - Arandelas planas de
5
/
16
" 2 - Pernos del eje de ½"
2 - Arandelas planas de ½" 4 - Pernos cabeza de hongo de
5
/
16
"
4 - Tuercas de bloqueo,
5
/
16
" c/brida 2 - Tuercas de bloqueo, ½" c/
brida
2 - Tuercas de bloqueo con capuchón de
5
/
16
"
1.2 ENSAMBLAJE
El generador requiere cierto ensamblaje para poder utilizarlo. Si
surgen problemas al ensamblar el generador, llame a la línea de
ayuda del generador al 1-888-436-3722.
1.2.1 ENSAMBLAJE DEL KIT DE ACCESORIOS
Las ruedas están diseñadas dentro de la unidad para mejorar
significativamente la capacidad de transporte del generador.
NOTA:
Las ruedas no están diseñadas para uso en carretera.
1. Refiérase a la Figura 1 e instale las ruedas como sigue:
• Deslice el perno del eje de ½" a través de la arandela plana de
½", la rueda y el soporte de la rueda en la estructura.
• Instale las tuercas de bloqueo de ½" con brida en el perno
con brida de ½".
2. Refiérase a la Figura 1 e instale la pata de la estructura y las
patas de goma como se ilustran.
• Deslice el vástago de la pata de goma a través de la pata de
la estructura; coloque tuercas de bloqueo de
5
/
16
" con brida,
deslice el perno de
5
/
16
" a través de la arandela plana de
5
/
16
" y
luego a través de los agujeros en el larguero de la estructura.
• Deslice la pata de la estructura en los pernos de
5
/
16
"; coloque
las tuercas de bloqueo de
5
/
16
" con brida.
3. Refiérase a la Figura 2 e instale las manijas como sigue:
• Retire los pernos superiores de cabeza curva y las tuercas
de capuchón (las tuercas de capuchón se reutilizarán).
• Deslice el ensamble de manija sobre el tubo de la estructura,
alineando los dos agujeros.
• Introduzca los pernos cabeza de hongo de
5
/
16
"; coloque las
tuercas de capuchón de
5
/
16
".

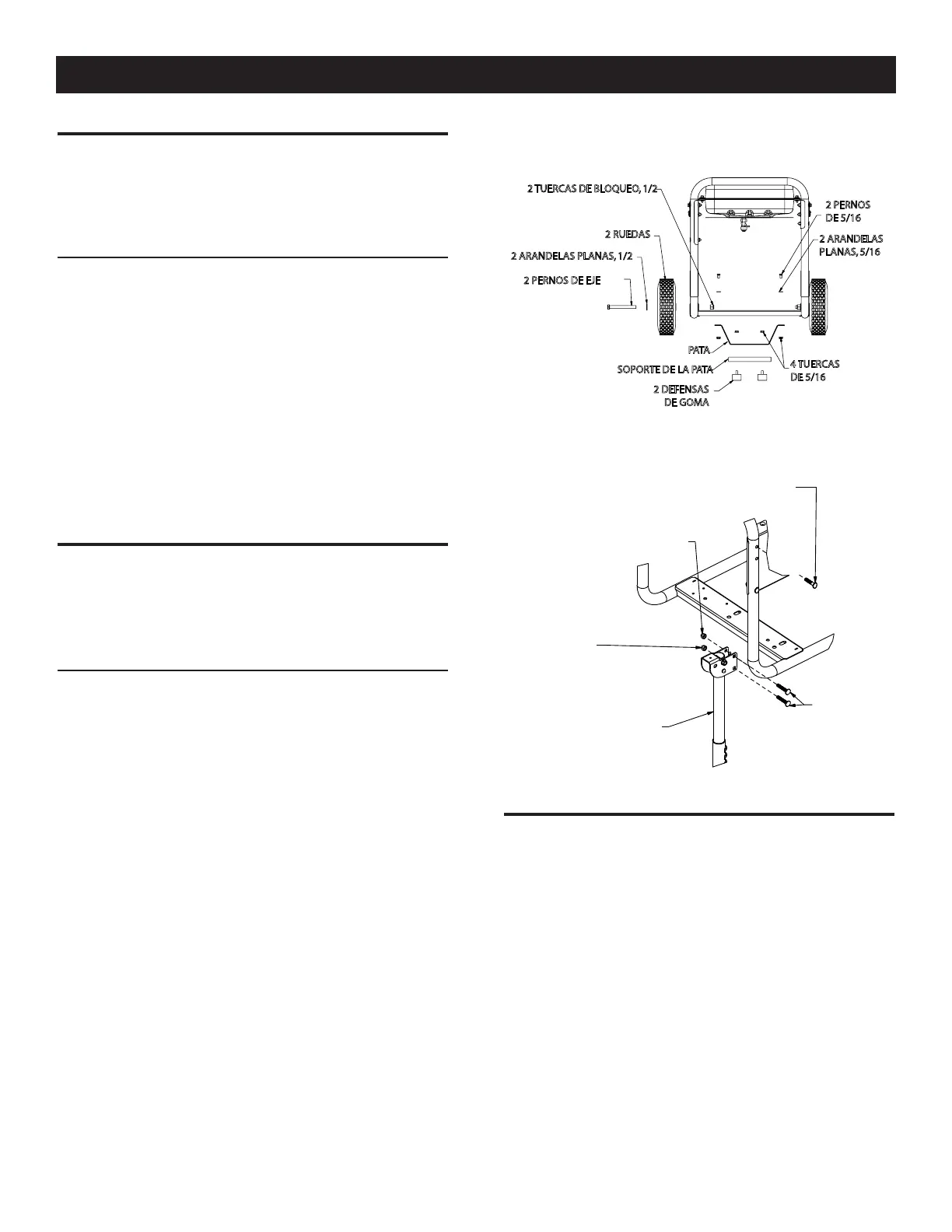

Figura 1 – Ensamblaje de las ruedas
2 ARANDELAS PLANAS, 1/2
2 PERNOS DE EJE
PATA
SOPORTE DE LA PATA
2 DEFENSAS
DE GOMA
2 PERNOS
DE 5/16
2 ARANDELAS
PLANAS, 5/16
4 TUERCAS
DE 5/16
2 RUEDAS
2 TUERCAS DE BLOQUEO, 1/2
Figura 2 – Instalación del kit de manija
RETIRE-DESECHE EL PERNO
DE CABEZA CURVA
RETIRE Y REUTILICE LA
TUERCA DE CAPUCHÓN
TUERCA DE
CAPUCHÓN
ENSAMBLE DE
LA MANIJA
PERNO CABEZA
DE HONGO
ESCALA 0,200
2.1 CONOZCA EL GENERADOR
Lea el manual del usuario y las reglas de seguridad antes de
utilizar el generador.
Compare el generador con las figuras 3 a la 5 para familiarizarse
con la ubicación de varios controles y ajustes. Guarde este manual
para referencia futura.
1. Tomacorriente dúplex de 120 voltios AC, 20 Amp –
Suministra energía eléctrica para el funcionamiento de la
iluminación eléctrica, electrodomésticos, herramientas y
cargas de motor de 120 voltios AC, 20 Amp, monofásica, 60
Hz.
2. Tomacorriente de seguridad de 120/240 voltios AC, 30
Amp – Suministra energía eléctrica para el funcionamiento
de la iluminación eléctrica, electrodomésticos, herramientas y
cargas de motor de 240 voltios AC, 30 Amp, monofásica, 60
Hz.
3. Interruptores de circuito (AC) – Cada tomacorriente tiene un
interruptor de circuito del tipo “presione para reiniciar” para
proteger al generador contra sobrecarga eléctrica.
4
Información general
