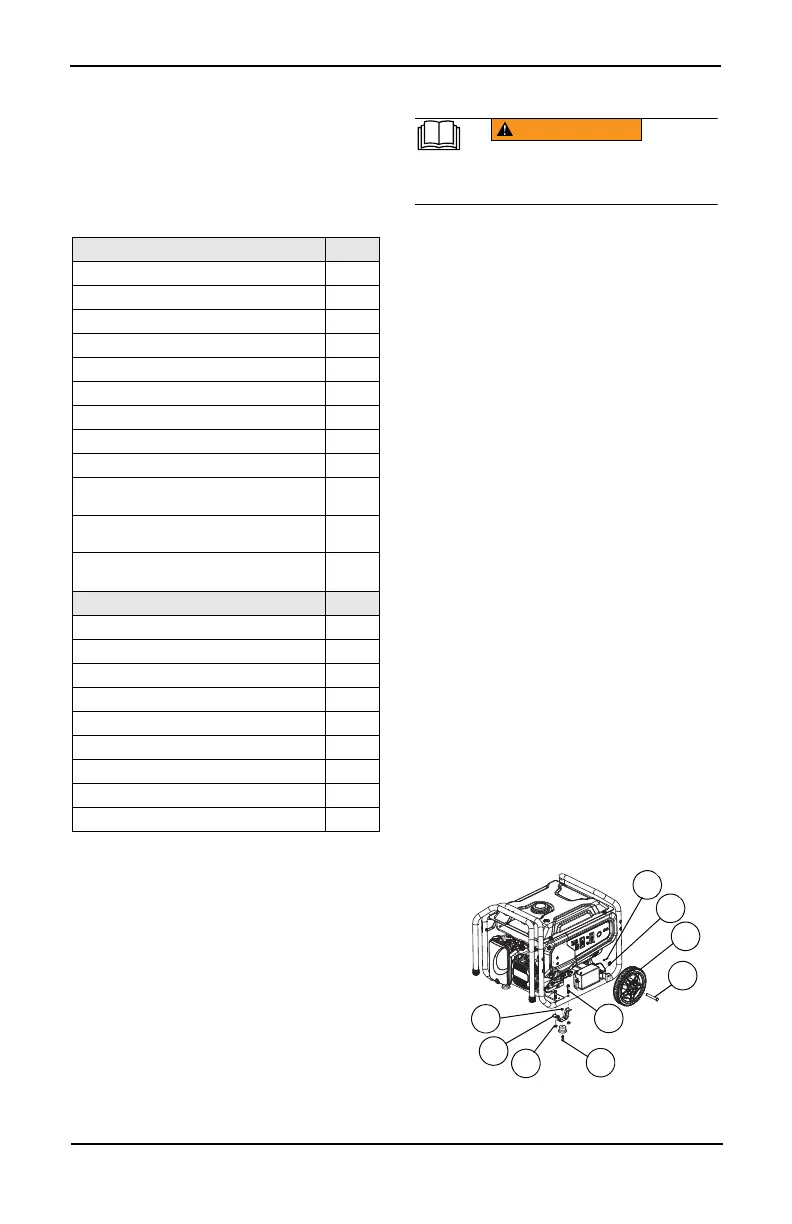

Manuel de l’utilisateur de la génératrice portable 9
Retirer le contenu du carton
1. Ouvrez complètement le carton en
coupant chaque coin de haut en bas.
2. Retirez et vérifiez le contenu du carton
avant l’assemblage. Le contenu du carton
doit contenir les éléments suivants :
Accessoires
3. Appelez le service à la clientèle de
Generac au 1-888-GENERAC (1-888-436-
3722) avec le modèle de l’unité et le
numéro de série pour tout contenu de
carton manquant.
4. Notez le modèle, le numéro de série et la
date d’achat sur la couverture avant de ce
manuel.
Assemblage
Appelez le service à la clientèle de Generac
au 1-888-GENERAC (1-888-436-3722) pour
tout problème ou préoccupation
d’assemblage. Veuillez avoir le modèle et le
numéro de série à portée de main.
Les outils suivants sont nécessaires pour
installer les accessoires :
Pince à bec effilé
Clé à cliquet
Douille de 8mm
Douille de 12mm
Douille de 13mm
•Clé de 10mm
•Clé de 13mm
Clé de 8mm (2) (démarrage électrique
uniquement)
•Clé de 19mm
REMARQUE : Les roues ne sont pas
prévues pour être utilisées sur la route.
Voir la Figure 2-9.
Installez les roues comme suit :
1. Faites glisser la cheville d’essieu (E) à
travers la roue (B), le support de roue sur le
châssis et la rondelle plate de 1/2 po (G).
2. Insérez la goupille fendue (F) à travers la
cheville d’essieu (E). Pliez les languettes
(des goupilles fendues) vers l’extérieur
pour les verrouiller en place.
Installez le pied du châssis et les pare-chocs
en caoutchouc comme suit :
1. Faites glisser les boulons à tête
hexagonale (L) à travers le pare-chocs en
caoutchouc (D), puis à travers le pied du
châssis (C) (s’il n’est pas pré-assemblé).
2. Faites glisser les boulons à tête hexagonale
(K) dans les trous du longeron du châssis.
3. Faites glisser le pied du châssis (C) sur les
boulons à tête hexagonale (K). Installez
les écrous à bride de blocage (J).
Figure 2-9. Assemblage des roues et des pieds
Article Qté
Unité principale 1
Manuel de l’utilisateur 1
Litre d’huile SAE 30 1
Poignée (A) 1
Roue increvable (B) 2
Pied de châssis (C) 2
Carte d’enregistrement de produit 3
Garantie d’entretien 1
Garantie d’émissions 1
Cordon d’alimentation 7,6 m (25 pi)
(certains modèles)
1
Chargeur de batterie (modèles à
démarreur électrique)
1
Régulateur PL de premier étage et
tuyau
1
Sac de quincaillerie Qté
Pied en caoutchouc (D) 2
Cheville d’essieux 1/2 po (E) 2
Goupille fendue (F) 2
Rondelle plate 1/2 po (G) 2
Écrou hexagonal à embase M6 (H) 2
Écrou hexagonal à embase M8 (J) 6
Boulon M8 (long) (K) 6
Boulon M6 (long) (L) 2
Rondelle plate en nylon M8 (M) 4
(000100a)
Consultez le manuel. Lisez complètement le manuel et
assurez-vous d’en comprendre le contenu avant
d’utiliser l’appareil. Une mauvaise compréhension du
manuel ou de l’appareil consigne pourrait entraîner la
mort ou des blessures graves.
AVERTISSEMENT
E
F
L
H
J
K
C
G
006620
B
