8 Manual del usuario del generador portátil
Accesorios
3. Si faltara algún artículo de su caja,
póngase en contacto con el servicio de
atención al cliente de Generac llamando al
1-888-GENERAC (1-888-436-3722) y
cuando llame tenga a mano los números
de modelo y serie.
4. Registre el modelo, el número de serie y la
fecha de compra en la tapa de este manual.
Armado
Llame al servicio al cliente de
1-888-GENERAC (1-888-436-3722) para
comunicar cualquier problema o duda
referente al armado. Tenga disponible a mano
el modelo y el número de serie.
Las siguientes herramientas son necesarias
para instalar el kit de accesorios.
• Alicates planos
• Llave de matraca
• Enchufe de 12 mm
• Llave inglesa de 12 mm
NOTA: Las ruedas no se han diseñado para
circular sobre carreteras.
Consulte la Figura 2-6. Instale las ruedas.
1. Deslice el pasador de eje (D) a través de
la rueda (B), del soporte de la rueda en la
estructura y de la arandela plana (L).
2. Inserte el pasador de retención (F). Doble
las lengüetas (pasadores de retención)
hacia afuera para que quede sujeto.
Consulte la Figura 2-6. Instale las patas de la
estructura.
1. Coloque cada una de las patas (C) de la
estructura debajo de la estructura. Fíjelas
con los pernos M8-1.25 x 45 (J) y una
tuerca embridada de cabeza hexagonal
M8 x 1.25 (G).

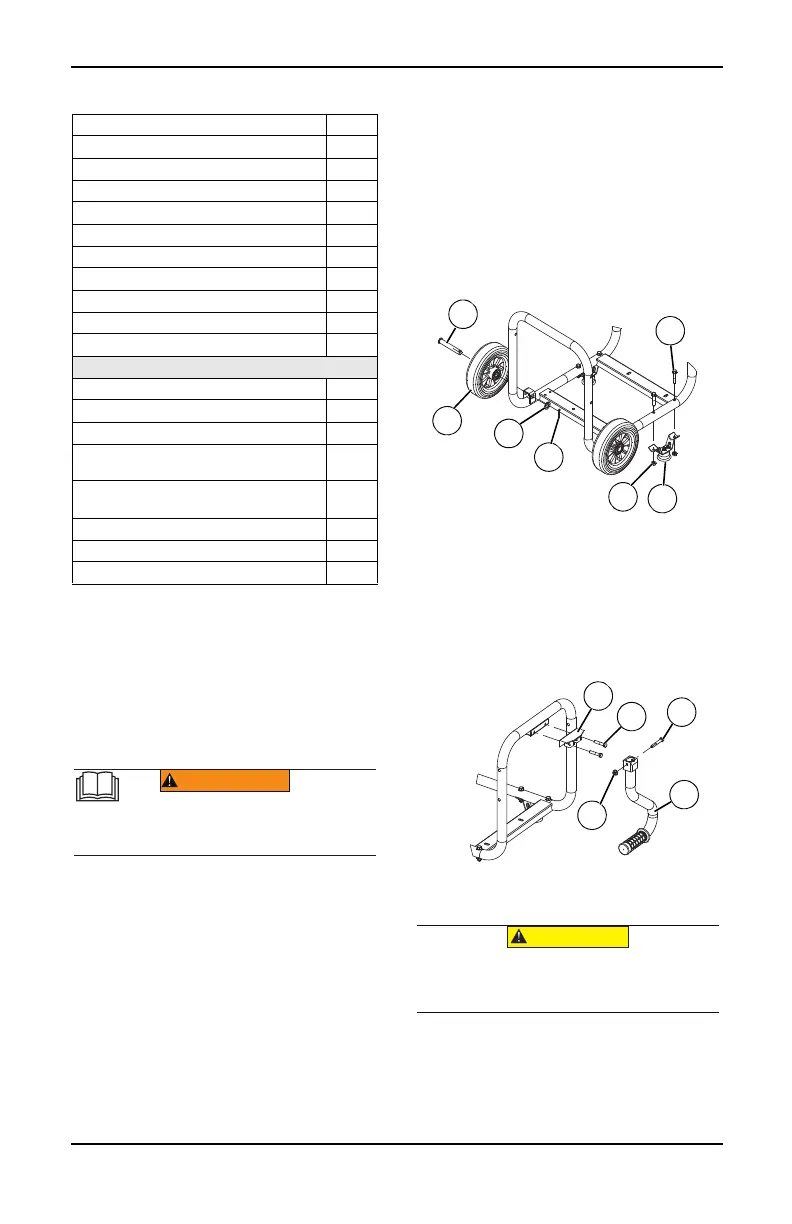

Figura 2-6. Ruedas y patas
Consulte la Figura 2-7. Instale el asa de
transporte.
1. Instale el soporte (E) en la estructura con
pernos M8-1.25 x 40 (H).
2. Deslice los pernos M8-1.25 x 55 (K) por el
tirador y el soporte del tirador (A). Instale
la tuerca embridada de cabeza hexagonal
M8-1.25 (G).
Figura 2-7. Asa de transporte
Añadir aceite de motor
1. Coloque el generador sobre una superficie
plana.
2. Limpie la zona alrededor de la abertura de
llenado de aceite.
3. Consulte la Figura 2-8. Retire el tapón de
llenado de aceite y limpie la varilla
de medición.
Artículo Cant.
Unidad principal 1
Manual del usuario 1
Litro de aceite SAE 30 con embudo 1
Asa de transporte 1
Ruedas macizas (C) 2
Conjunto de patas para la estructura (C)
2
Pasador de eje (D) 2
Tarjeta de registro del producto 3
Garantía de mantenimiento 1
Garantía de emisiones 1
Bolsa de tornillería Cant.
Soporte (E) 1
Pasador de retención (F) 2
Tuerca embridada de cabeza hexagonal
M8-1.25 (G)
5
Tuerca embridada de cabeza hexagonal
M8-1.25 x 40 (H)
2
Perno M8-1.25 x 45 (J) 4
Perno M8-1.25 x 55 (K) 1
Arandela plana (L) 2
ADVERTENCIA
Consulte el manual. Lea y comprenda completamente
el manual antes de usar el producto. No comprender
completamente el manual puede provocar la muerte
o lesiones graves.
(000135)
Daño al motor. Verifique el tipo y la cantidad
apropiados del aceite del motor antes de poner
en marcha el motor. No hacer esto puede
provocar daños al motor.
