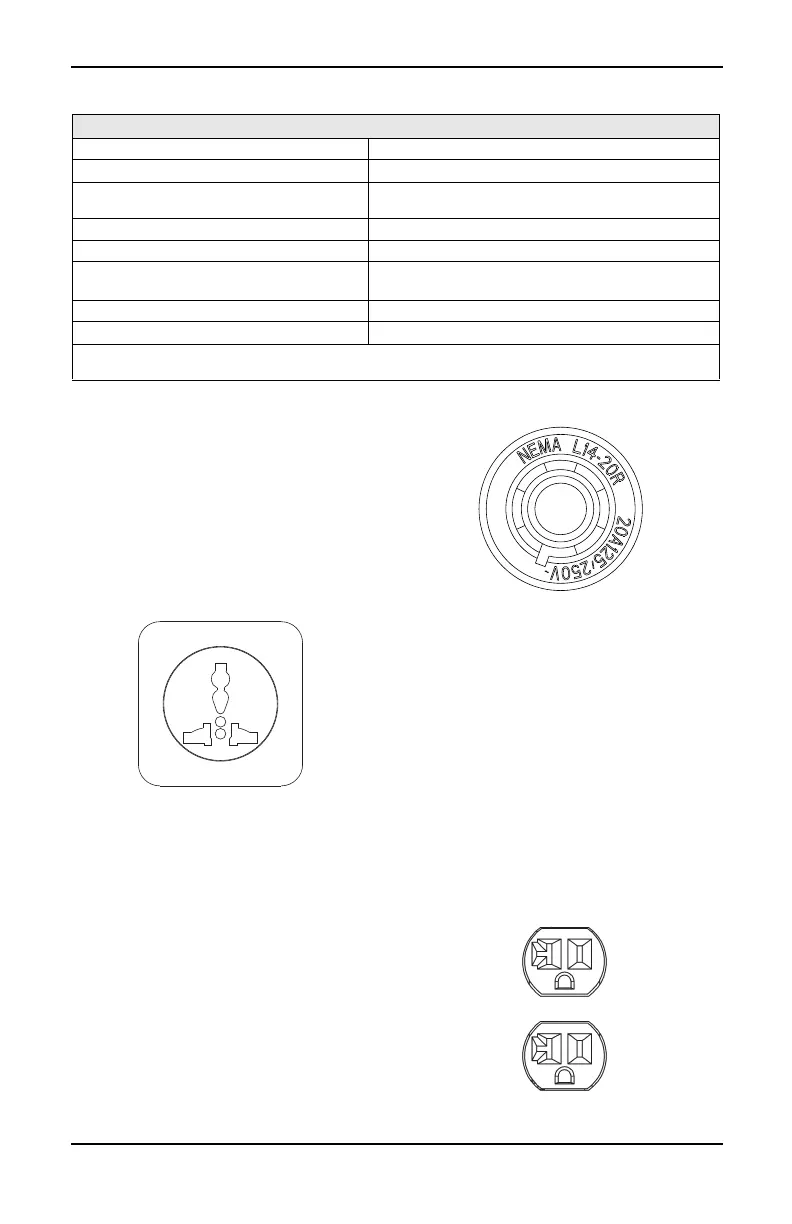

8 Manuel du propriétaire de générateur portatif
Fiches de raccordement
Prise universelle 220 V
La prise 120 V est protégée contre les sur-
charges par un disjoncteur de 20 A. Reportez-
vous à la Figure 2-10. Chaque prise alimente
des charges monophasées 120 V c.a., 60 Hz
nécessitant une puissance maximale de
2 400 W (2,4 kW) ou un courant de 20 A. Utili-
sez exclusivement des cordons à 3 fils de
grande qualité, bien isolés, mis à la terre et
d’une tension nominale de 125 V à 20 A.
Figure 2-10. Prise universelle 220 V
Prise 120/240 V c.a., 20 A
Utilisez une fiche NEMA L14-20 avec cette
prise (tournez pour verrouiller/déverrouiller).
Raccordez un cordon à 4 fils adapté mis à la
terre à la fiche et à la charge souhaitée. Le
cordon doit avoir une tension nominale de
250 V c.a. à 20 A (ou plus). Reportez-vous à
la Figure 2-11.
Utilisez cette prise pour alimenter des charges
monophasées de 120 V c.a., 60 Hz nécessitant
une puissance maximale de 3 600 W (3,6 kW)
à 20 A ou des charges monophasées de
240 V c.a., 60 Hz. La prise est protégée un
disjoncteurs bipolaire à bascule de 30 A.
Figure 2-11. Prise 120/240 V c.a., 20 A
NEMA L14-20R
Prise double 120 V c.a., 20 A
La prise 120 V est protégée contre les sur-
charges par un disjoncteur de 20 A. Reportez-
vous à la Figure 2-12. Chaque prise alimente
des charges monophasées 120 V c.a., 60 Hz
nécessitant une puissance maximale de
2 400 W (2,4 kW) ou un courant de 20 A. Utili-
sez exclusivement des cordons à 3 fils de
grande qualité, bien isolés, mis à la terre et
d’une tension nominale de 125 V à 20 A.
REMARQUE : Limitez la longueur des ral-
longes à quinze pieds ou moins, pour éviter
toute chute de tension et toute surchauffe des
fils.
Figure 2-12. Prise double 120 V c.a., 20 A
NEMA 5-20R
Caractéristiques du moteur des générateurs GP2800 et GP3300
Cylindrée 208 cc
Réf. des bougies d’allumage 0A45310275
Type de bougies d’allumage F6TC, NGK BP6IS, Champion RN11YC ou
équivalent
Écartement des bougies d’allumage 0,028-0,031 po (0,71-0,79 mm)
Contenance en essence 13,25 L (3,5 gallons US)
Type d’huile
Voir le tableau situé à la section
Ajout d’huile
moteur.
Contenance en huile 0,6 L (0,634 qt)
Durée de fonctionnement à 50 % de charge 9,7 heures
* Pour obtenir des pièces de rechange, rendez-vous sur www.generac.com ou communiquez avec un
concessionnaire réparateur indépendant agréé (CRIA).
TABLEAU 2. Caractéristiques techniques du produit
