Section 4 R glage
4.1 m ASSEMBLAGE
Lisez le manuel du propri6taire au complet avant
d'essayer d'assembler votre laveuse _ pression. Si vous
6prouvez des probl_mes Iors de I'assemblage, veuillez
t616phoner au service _ la clientele de Generac au
1-888-436-3722. Veillez _ avoir sous la main le num6ro
de module et le num6ro de s@ie inscrits sur 1'6tiquette
de donn6es de votre appareil Iors des demandes
d'assistance.
,
Installez le crochet du pistolet sur I'ensemble de la
poign6e au moyen des (2) pinces _ coulisse fournies.
Alignez les trous et ins6rez les pinces _ coulisse
dans les trous jusqu'_ ce qu'elles soient au m_me
niveau que le crochet du pistolet (Figure 4-1).

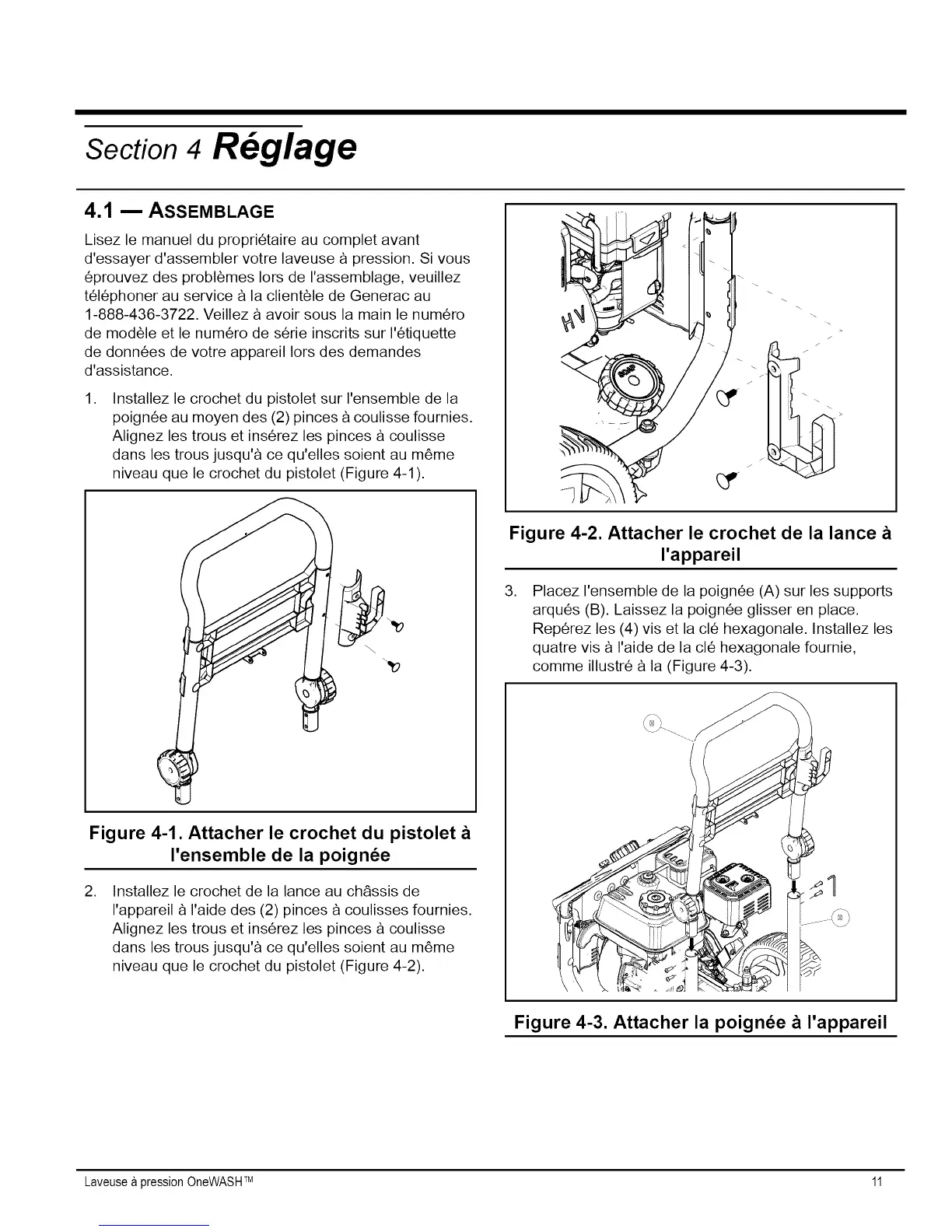

Figure 4-1. Attacher le crochet du pistolet
I'ensemble de la poignde
, Installez le crochet de la lance au chassis de
I'appareil _ I'aide des (2) pinces _ coulisses fournies.
Alignez les trous et ins6rez les pinces _ coulisse
dans les trous jusqu'_ ce qu'elles soient au m_me
niveau que le crochet du pistolet (Figure 4-2).
Figure 4-2. Attacher le crochet de la lance
I'appareil
,
Placez I'ensemble de la poign6e (A) sur les supports
arqu6s (B). Laissez la poign6e glisser en place.
Rep@ez les (4) vis et la cl6 hexagonale. Installez les
quatre vis _ I'aide de la cl6 hexagonale fournie,
comme illustr6 _ la (Figure 4-3).
Figure 4-3. Attacher la poignde _ I'appareil
