44
Mechanische Installation
1. Stecken Sie die Positionierungslöcher für die linke und rechte Y-Achse (YL&YR) des Moduls durch die Passstifte.
2. Befestigen Sie das YL&YR-Modul mit (16) Schrauben M5 x 20 mm an der vorderen und hinteren Platte.
3. Ziehen Sie die soeben eingedrehten Schrauben an den MDF-Bordwänden fest.
4mm Inbusschlüssel

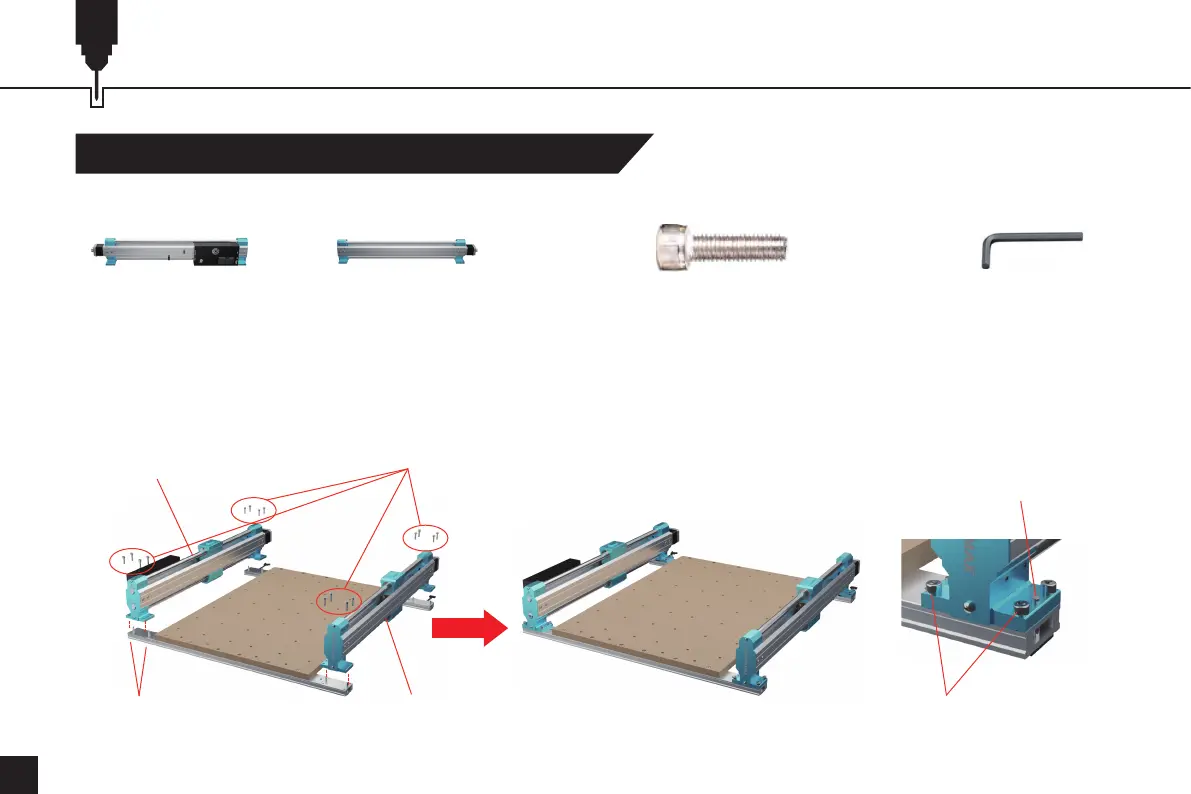

SCHRITT 3 Installation der Y-Achsen-Baugruppen
Y-Achse Modul (links) (16) M5×20 Zylinderschraube mit InnensechskantY-Achse Modul (rechts)
What you need:
Y-Achse Modul (links)
(8) D5-L25 Zylinderstift Y-Achse Modul (rechts)
M5×20 Zylinderschraube mit Innensechskant
Dübel
(16) M5×20 Zylinderschraube mit Innensechskant
