Y-Achse Schieberegler
Y-Achse
Schieberegler
Y-Achse Modul (links)
Y-Achse Modul (rechts)
Mechanische Installation

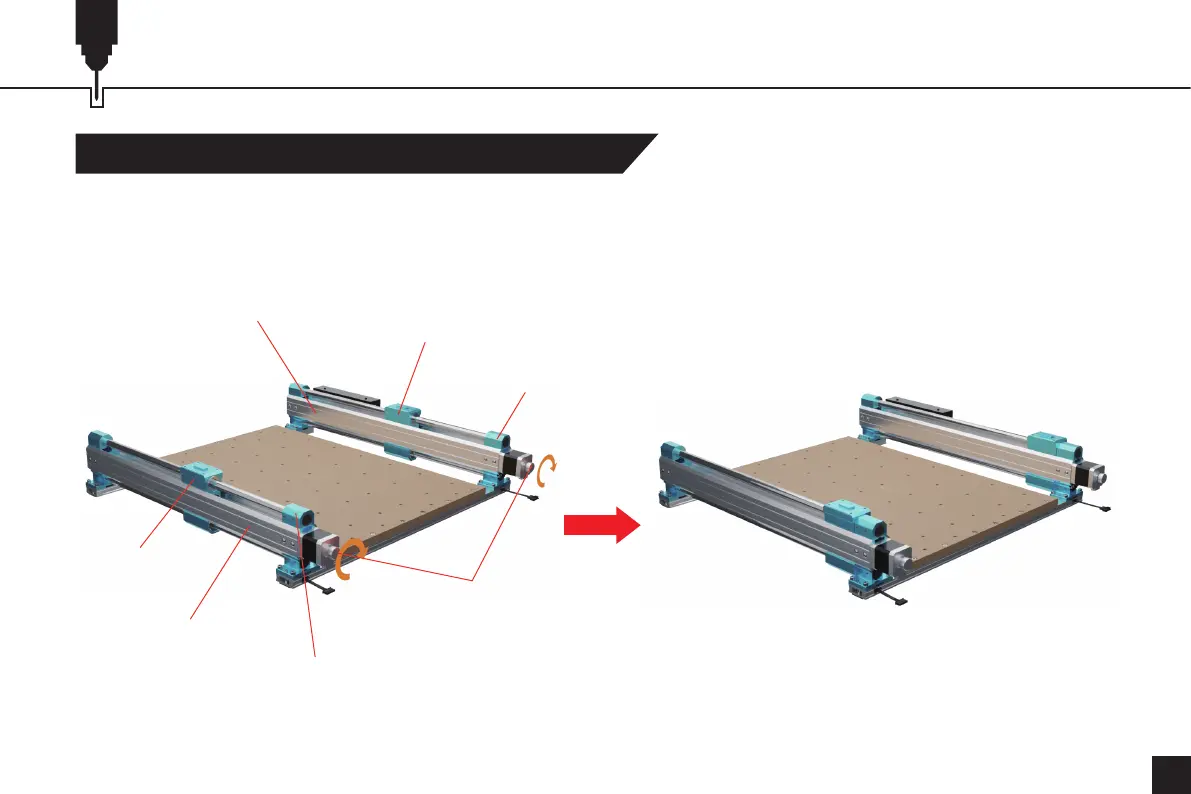

1. Drehen Sie die Handräder an den YL&YR-Modulen im Uhrzeigersinn, so dass die Y-Achsen-Schieber des Moduls genau an den
hinteren Halterungen anliegen.
SCHRITT 4 Installation von X-Achsen-Baugruppen
Hintere Befestigung
Hintere Befestigung
Handrad
