46
44mm
Inbusschlüssel
X-Achse Stützblock (links) X-Achse Stützblock
(rechts)
(4) M5×14 Zylinderschraube mit Innensechskant
(4) M5×22 Zylinderschraube mit Innensechskant
Was Sie brauchen:
Mechanische Installation

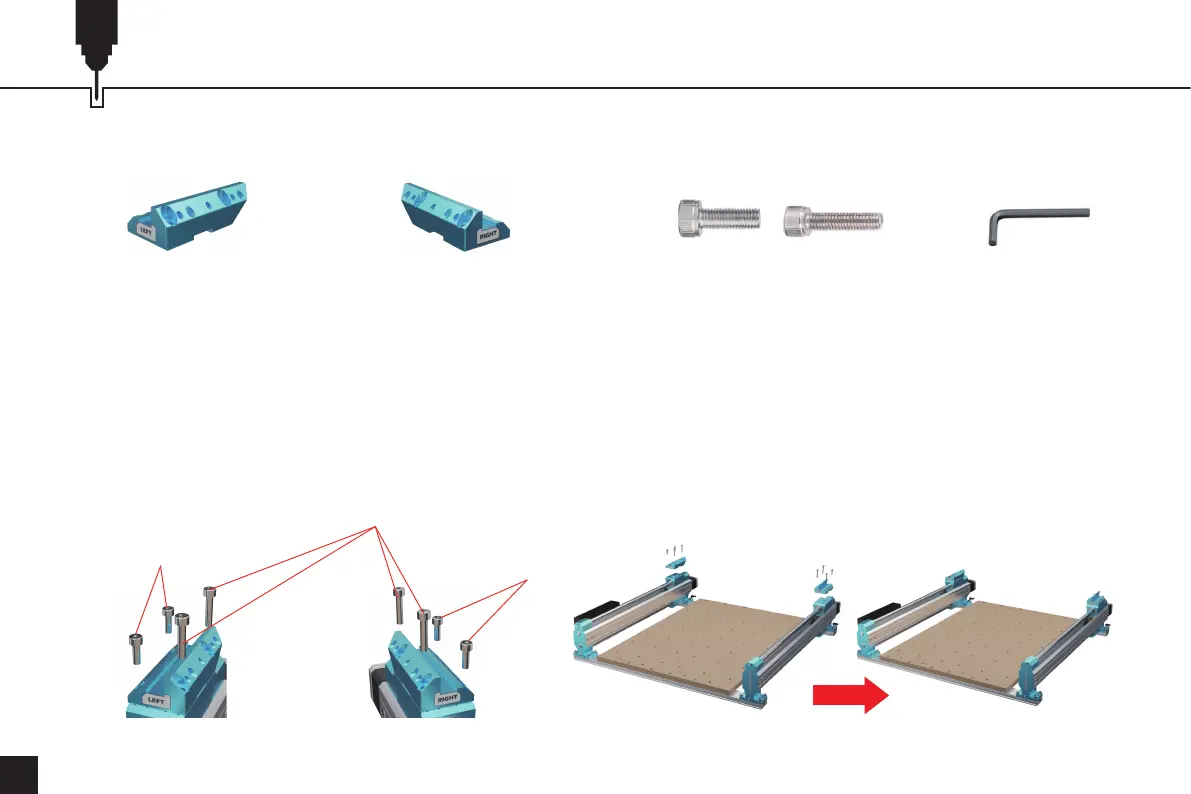

2. Rasten Sie die unteren Nuten der linken und rechten Stützblöcke der X-Achse in die oberen Laschen der Y-Achsen-Gleiter ein.
(Hinweis: Die Positionen der Etiketten entsprechen der nachstehenden Abbildung).
3. Verwenden Sie (4) M5x14mm- und (4) M5x22mm-Schrauben, um die Stützblöcke an den Y-Achsen-Schiebern zu befestigen, und
ziehen Sie die Schrauben diagonal an.
(4) M5×14 Zylinderschraube
mit Innensechskant
(4) M5×22 Zylinderschraube
mit Innensechskant
(4) M5×14 Zylinderschraube
mit Innensechskant
