Gewiss SYSTEM Series - Description Bornes; Comment Enlever la Batterie

46
Bornes de câblage
Alimentation
L - Phase
N - Neutre
Relais de sortie
1 - Contact NO
2 - Contact NF
3 - Commun
Ligne sérielle
4 - TX (données en sortie)
5 - GND (commun)
6 - RX (données en entrée)
Description bornes
N
L
1
2
3
4
5
6
N
L
1
2
3
4
5
6

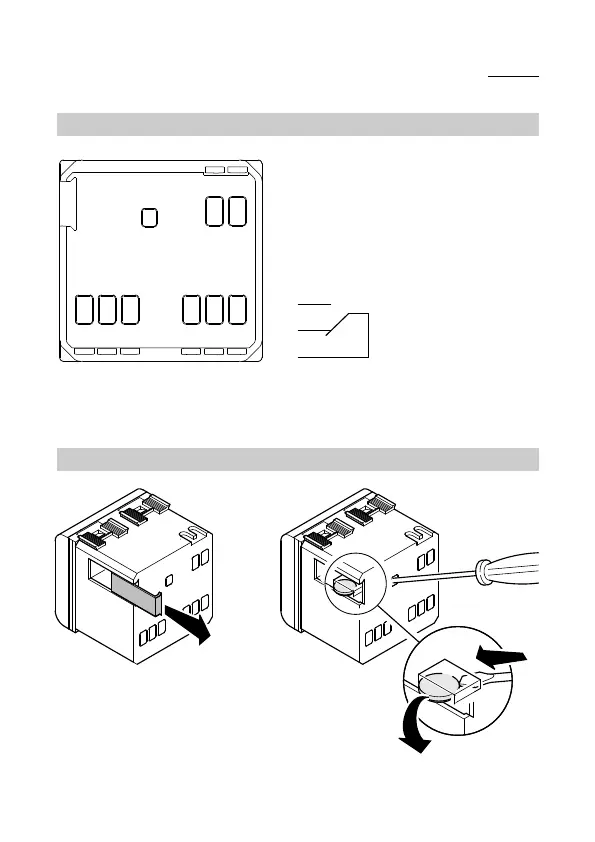

Comment enlever la batterie
En cas de nécessité ( par exemple si l’on doit éliminer le
dispositif, suivant ce qui est prescrit par les normes WEEE), on
peut accéder à la batterie du programmeur électronique en
ôtant le petit couvercle, comme indiqué sur la figure A.
Pour extraire la batterie, nous vous conseillons d’utiliser un
petit tournevis, comme indiqué sur la figure B.
AB
INSTRUCTIONS POUR L’INSTALLATION
123 456
NL
3
3
2
1
