Gewiss SYSTEM Series - Beschreibung der Klemmen; Entfernung der Batterie

78
Kabelklemmen
Versorgung
L - Phase
N - Neutrum
Ausgangsrelais
1 - Kontakt NA
2 - Kontakt NC
3 - Gemeinsam
Serielle Linie
4 - TX (ausgehende Daten)
5 - GND (gemeinsam)
6 - RX (eingehende Daten)

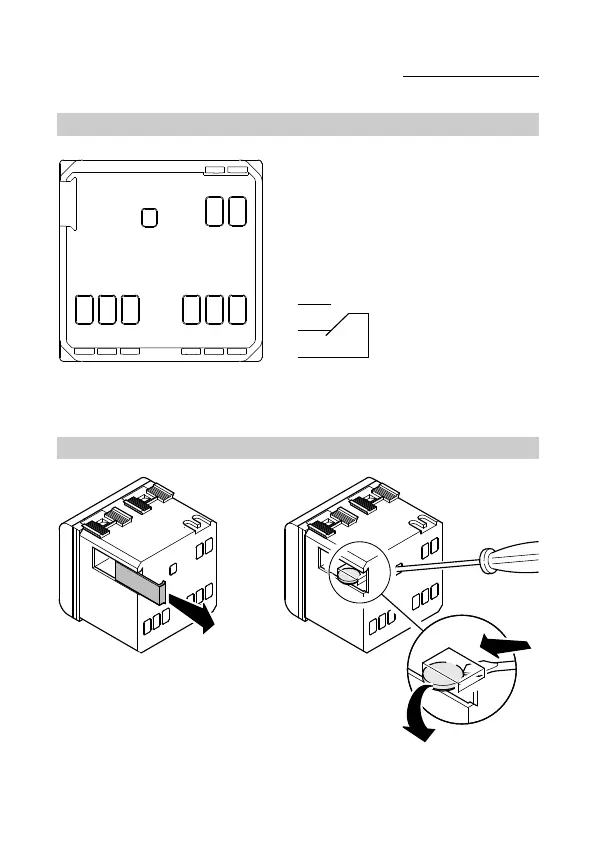

Beschreibung der Klemmen
N
L
1
2
3
4
5
6
N
L
1
2
3
4
5
6
Entfernung der Batterie
Im Notfall (zum Beispiel zur Entsorgung der Vorrichtung, wie von
den WEEE-Normen vorgeschrieben) ist die Batterie des elektroni-
schen Programmierers zugänglich, indem der kleine Deckel - wie
in der Abbildung A dargestellt - entfernt wird. Um die Batterie her-
auszuziehen, empfiehlt sich, einen kleinen Schraubenzieher zu
verwenden - wie in der Abbildung B dargestellt.
AB
INSTALLATIONSANWEISUNGEN
123 456
NL
3
3
2
1
