TEKNISKE SPECIFIKATIONER

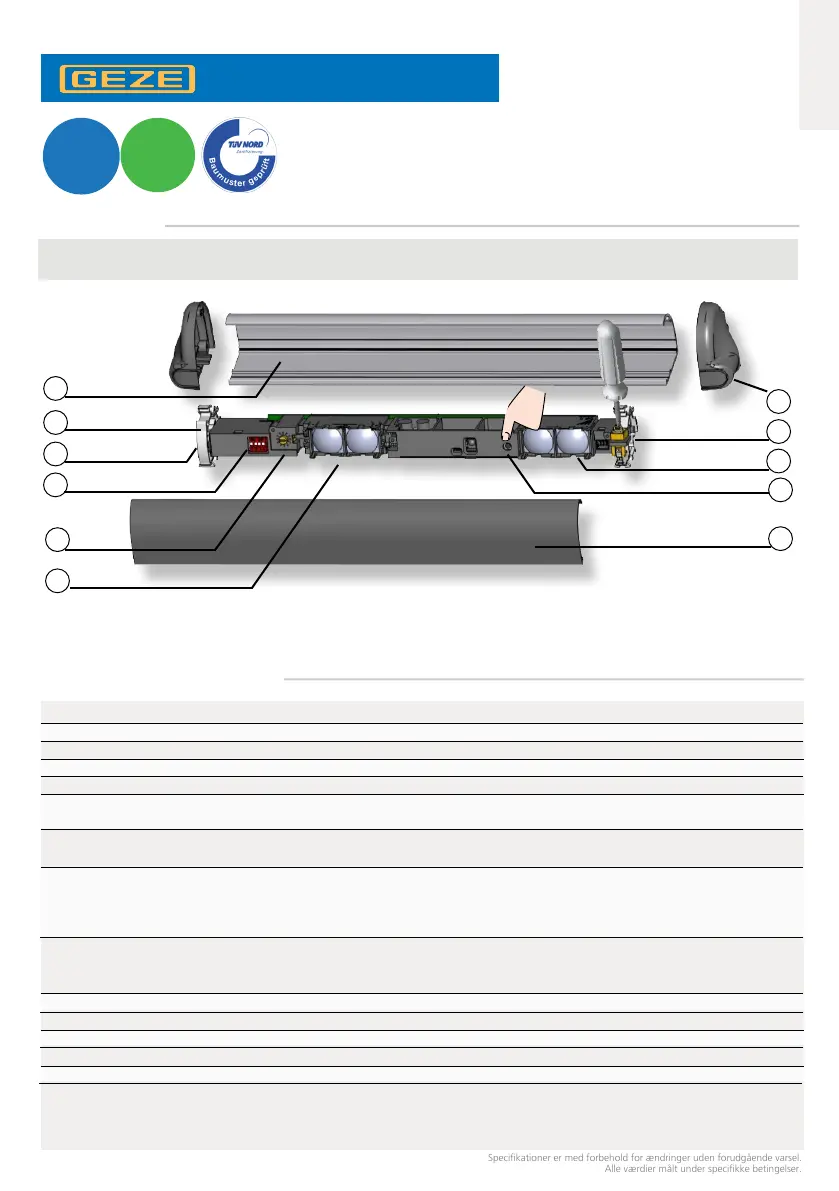

1. profil
2. holdeklemme
3. hovedforbindelsesklemme
4. DIP-kontakt
5. kalibreringsskrue
6. modtager
BESKRIVELSE
DANSK
SIKKERHEDSSENSOR TIL
AUTOMATISKE SVINGDØRE
7. endehætte
8. klemme med vinkelindstillingsskrue
9. sender (TX)
10. trykknap
11. frontside
aktiv infrarød med baggrundsdæmpning
400 mm (W) x 70 mm (D) (i 2 meters monteringshøjde; 4 spots aktive)
1,3 m til 3,5 m
64 ms (typ)
uendelig
12 V - 24 V AC +/-10 % ; 12 V - 30 V DC -5 %/+10 %
(må kun betjenes fra strømforsyninger, der er kompatible med SELV)
95 mA @ 24 V AC/ 70 mA @ 24 V DC; 170 mA @ 12 V AC/ 130 mA @ 12 V DC (MASTER)
85 mA @ 24 V AC/ 60 mA @ 24 V DC; 180 mA @ 12 V AC/ 113 mA @ 12 V DC (andre moduler)
2 relæer (fri af spændingskontakt)
42 V AC/DC
1 A (resistiv)
30 W (DC) / 42 VA (AC)
1 optokobler (fri af spændingskontakt)
30 V
høj: >10 V DC; lav: <1 V DC
4 (op til 6 hvis 24 V DC)
min. 5 % ved IR-bølgelængde på 850 nm
IP54
-25 °C til +55 °C; 0-95% relativ fugtighed, ikke kondenserende
20 år
DIN 18650-1 ch. 5.7.4; EN 16005 ch. 4.6.8;
EN 12978; IEC/EN 61508 (SIL2)
EN ISO 13849-1 Performance Level «c» CAT. 2
(på betingelse af, at dørkontrolsystemet overvåger sensoren mindst én gang pr. dørcyklus)
Teknologi:
Emissionsfelt:
Monteringshøjde:
Reaktionstid:
Maks. tilstedeværelsestid:
Forsyningsspænding:
Maks strømforbrug:
Udgang:
Maks. kontaktspænding
Maks. kontaktstrøm
Maks. skifteeffekt
Indgang:
Maks. kontaktspænding:
Spændingstærskel:
Maks. antal moduler:
Reflektivitet:
Beskyttelsesgrad:
Temperaturområde:
Forventet levetid:
Normoverensstemmelse:
OPBEVARES TIL SENERE BRUG
TIL UDSKRIVNING I FARVE
Specifikationer er med forbehold for ændringer uden forudgående varsel.
Alle værdier målt under specifikke betingelser.
Brugervejledning til produktversion 0500 og højere
Se serienummer på produktetiketten
GC334 er en sikkerheds sensor til automatiske svingdøre baseret på infrarød teknologi. Det sikre bevægelsen af dør bla-
