GC 334
SPECIFICATIONS TECHNIQUES
DESCRIPTION
FRANCAIS
DÉTECTEUR DE SÉCURISATION
POUR PORTES BATTANTES AUTOMATIQUES
infrarouge actif avec suppression de l’arrière-plan
400 mm (L) x 70 mm (P) (4 spots à 2 m de hauteur de montage)
1,3 m à 3,5 m
64 ms (typ)
infini
12 V - 24 V AC +/-10% ; 12 V - 30 V DC -5%/+10%
(l’appareil doit uniquement fonctionner sur basse tension de protection (SELV) avec coupure électrique sûre)
95 mA @ 24 V AC/ 70 mA @ 24 V DC; 170 mA @ 12 V AC/ 130 mA @ 12 V DC (MASTER)
85 mA @ 24 V AC/ 60 mA @ 24 V DC; 180 mA @ 12 V AC/ 113 mA @ 12 V DC (autres modules)
2 relais (libres de potentiel)
42 V AC/DC
1 A (resistif)
30 W (DC) / 42 VA (AC)
1 optocoupleur (libre de potentiel)
30 V
Etat haut: > 10 V; Etat bas: < 1 V
4 (jusque 6 si 24 V DC)
min 5% à une longueur d’ondes IR de 850 nm
IP54
-25 °C à +55 °C; 0-95% humidité relative, non condensante
20 ans
DIN 18650-1 ch. 5.7.4; EN 16005 ch. 4.6.8;
EN 12978; IEC/EN 61508 (SIL2)
EN ISO 13849-1 Performance Level «c» CAT. 2
(à condition que l’opérateur surveille le détecteur au moins une fois par cycle de porte)
Technologie :
Champ de détection :
Hauteur de montage :
Temps de réponse :
Temps de présence max:
Alimentation :
Consommation de courant max. :
Sorties :
Tension max. aux contacts :
Courant max. aux contacts :
Pouvoir de coupure max. :
Entrée:
Tension max. aux contacts:
Seuil de tension:
Nombre max. de modules:
Reflectivité:
Degré de protection:
Gamme de température :
Durée de vie estimée :
Conformité :

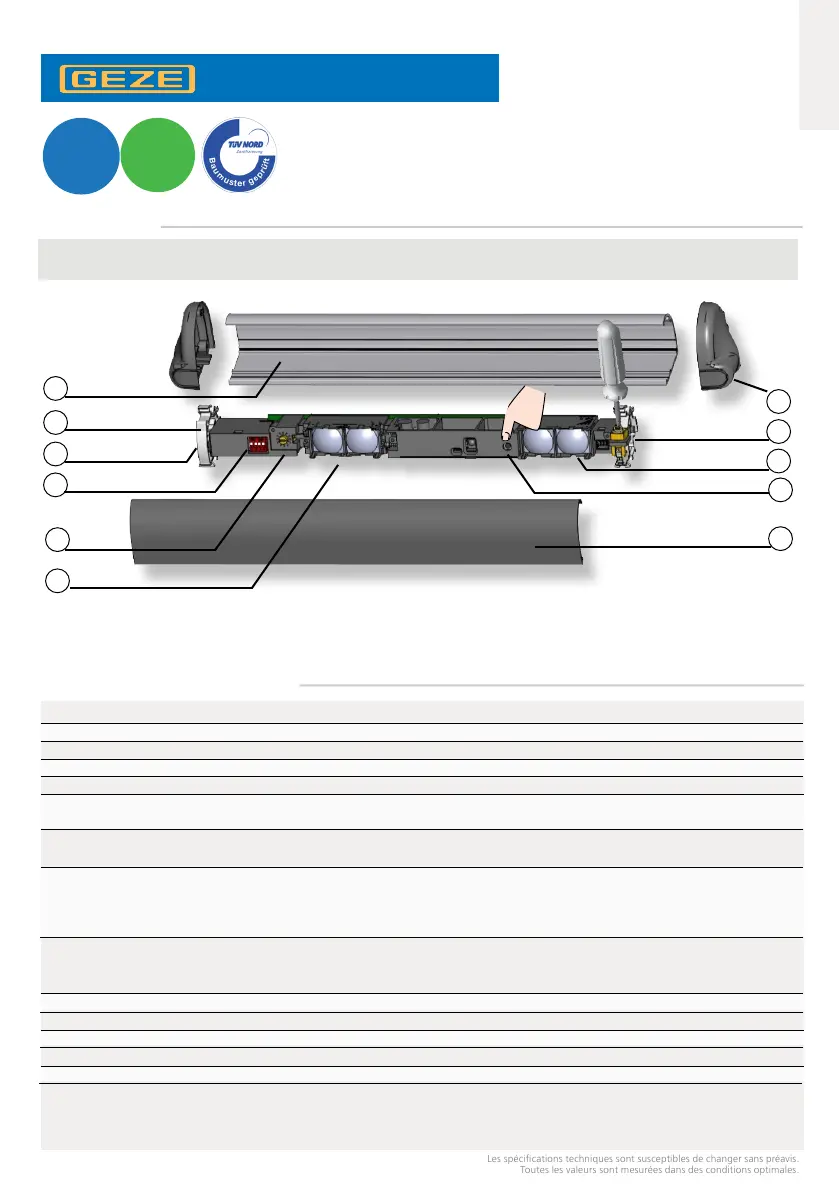

1. profilé
2. clip de support
3. connecteur principal
4. DIP-switch
5. vis de calibrage
6. recepteur
7. flasque
8. clip avec vis d’ajustement angulaire
9. émetteur (TX)
10. bouton poussoir
11. face avant
Les spécifications techniques sont susceptibles de changer sans préavis.
Toutes les valeurs sont mesurées dans des conditions optimales.
A CONSERVER POUR RÉFÉRENCE ULTÉRIEURE
PRÉVU POUR IMPRESSION EN COULEUR
Manuel d’utilisation pour produits à partir de la version 0500
Voir étiquette produit pour le numéro de série
Le GC 334 est un détecteur de sécurisation pour portes battantes automatiques basé sur la technologie infrarouge actif.
Il sécurise le vantail mobile de la porte. Pour ce faire, les modules sont installés sur le bord supérieur du vantail de la porte.
