GC 334
TEKNISET TIEDOT

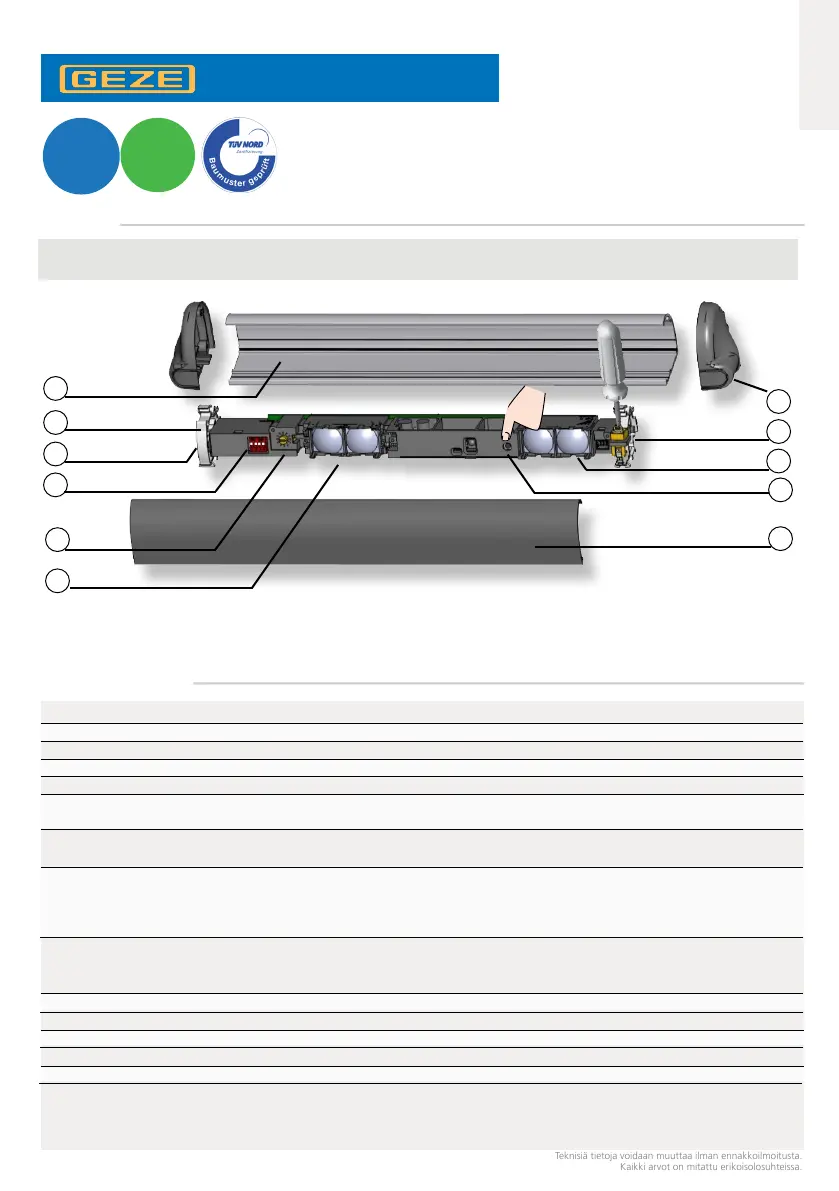

1. Runko
2. Kannatinpidike
3. Pääliitin
4. DIP-kytkin
5. Kalibrointiruuvi
6. Vastaanotin
KUVAUS
FINNISH
TURVA-ANTURI
AUTOMAATTISILLE HEILURIOVILLE
7. Päätysuojus
8. Pidike, jossa kulmansäätöruuvi
9. Lähetin (TX)
10. Painike
11. Etupaneeli
Aktiivinen infrapuna, taustan vaimennus
400 mm (L) x 70 mm (S) (2 metrin asennuskorkeudessa; 4 aktiivista pistettä)
1,3–3,5 m
64 ms (tyyppi)
Rajaton
12–24 V AC +/-10 % ; 12–30 V DC -5 % / +10 %
(käyttö ainoastaan SELV-piirien kanssa yhteensopivista virtalähteistä)
95 mA @ 24 V AC / 70 mA @ 24 V DC; 170 mA @ 12 V AC / 130 mA @ 12 V DC (MASTER)
85 mA @ 24 V AC / 60 mA @ 24 V DC; 180 mA @ 12 V AC / 113 mA @ 12 V DC (muut moduulit)
2 relettä (ei kosketuspotentiaalia)
42 V AC/DC
1 A (resistiivinen)
30 W (DC) / 42 VA (AC)
1 optoeristin (ei kosketuspotentiaalia)
30 V
Korkea: >10 V DC; matala: <1 V DC
4 (enintään 6, jos 24 V DC)
Min. 5 %, kun infrapunan aallonpituus on 850 nm
IP54
-25–+55 °C; 0–95 % suhteellinen kosteus, kondensoimaton
20 vuotta
DIN 18650-1 ch. 5.7.4; EN 16005 ch. 4.6.8;
EN 12978; IEC/EN 61508 (SIL2)
EN ISO 13849-1 Performance Level «c» CAT. 2
(edellyttäen, että oven ohjausjärjestelmä valvoo anturia vähintään kerran ovijakson aikana)
Teknologia:
Kentän emissio:
Asennuskorkeus:
Reaktioaika:
Maks. läsnäoloaika:
Syöttöjännite:
Maksimi virrantarve:
Lähtö:
Maksimi kosketusjännite:
Maksimi kosketusvirta:
Maksimi kytkentäteho:
Tulo:
Maksimi kosketusjännite:
Jännitekynnys:
Moduulien maksimi määrä:
Heijastavuus:
Suojausaste:
Lämpötila-alue:
Odotettavissa oleva käyttöikä:
Yhdenmukaisuus standardien kanssa:
SÄILYTÄ MYÖHEMPÄÄ TARVETTA
VARTEN - SOPII VÄRITULOSTUKSEEN.
Teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta.
Kaikki arvot on mitattu erikoisolosuhteissa.
Käyttöohje tuotemallille 0500 tai korkeammalle
Katso sarjanumero tuote-etiketistä
GC334 on turvasensori automaattisille heilurioville, joka käyttää infrapuna teknologiaa, jonka avulla se tekee liikkuvasta
ovesta turvallisen. Tehdäkseen tämän, turvasensorit on asennettava ovilehden yläreunaan.
