GEZE GC 334 User Manual

1
2
3
2 cm
NO NC
GC 334
180°
/
/

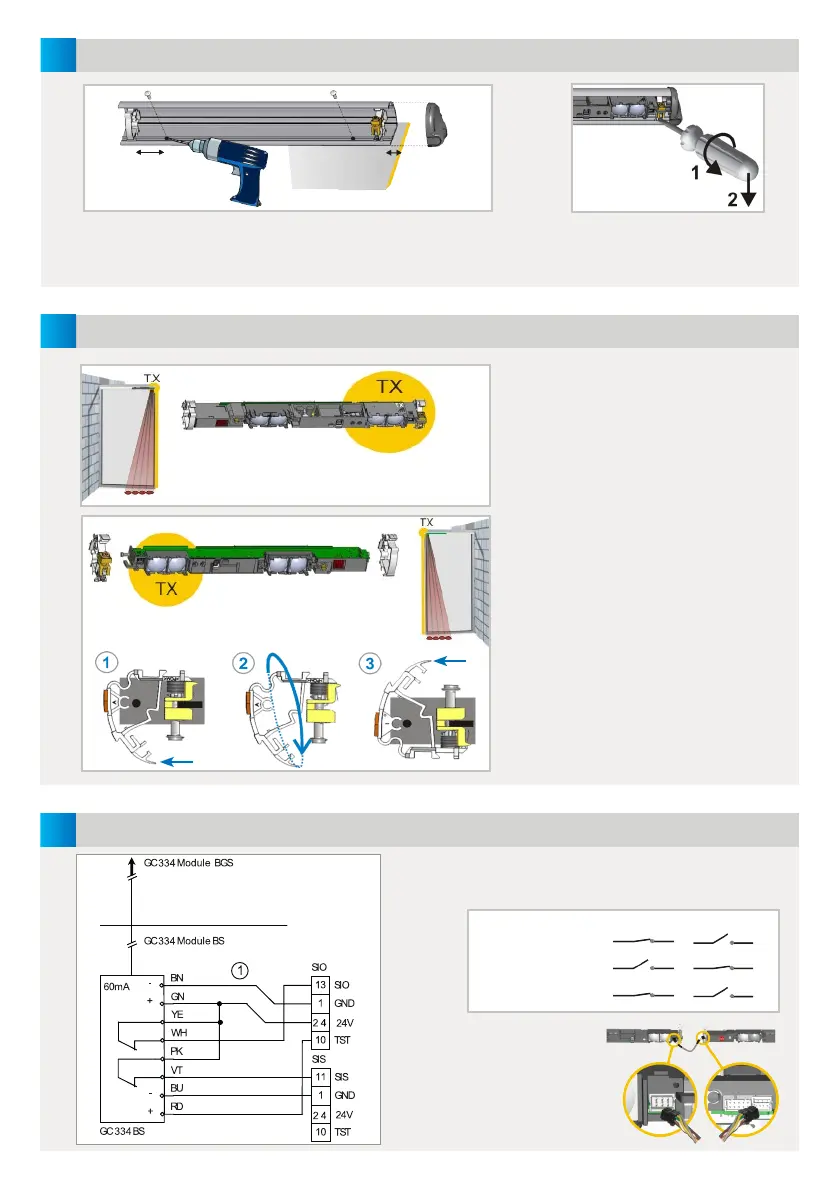

MONTAGE DU PROFILE
POSITIONNEMENT DES MODULES
CABLAGE
PAS D’ALIMENTATION
PAS DE DETECTION
DETECTION
Le module connecté à l’opérateur devient le
MASTER.
Branchez le
CABLE SLAVE
entre les modules
dans un des 2
emplacements
prévus.
Montez le profilé aussi près que possible du bord de fermeture de la
porte. Laissez 2 cm pour placer les capuchons noirs. Tenez compte
de la future position des clips blancs avant de forer et de fixer les vis.
* Position des sorties quand le détecteur est opérationnel.
** Pour être conforme à la DIN 18650 et la EN 16005,
ces fils doivent être connectés à la sortie test de l’opérateur.
***Si l’opérateur n’est pas monitoré : branchez le BLEU sur 0 V et le ROUGE sur +12 V - 30 V DC
Pour défaire les modules, merci
d’utiliser un tournevis.
Placez l’émetteur (TX) près des bords de porte
à protéger.
Positionnez le clip muni d’une vis près de
l’émetteur.
Si nécessaire, tournez le module et
repositionnez les clips comme indiqué.
1. Ôtez les clips
2. Tournez les clips de 180°
3. Refixez les clips
