4
6
5
4
5
X
GC 334

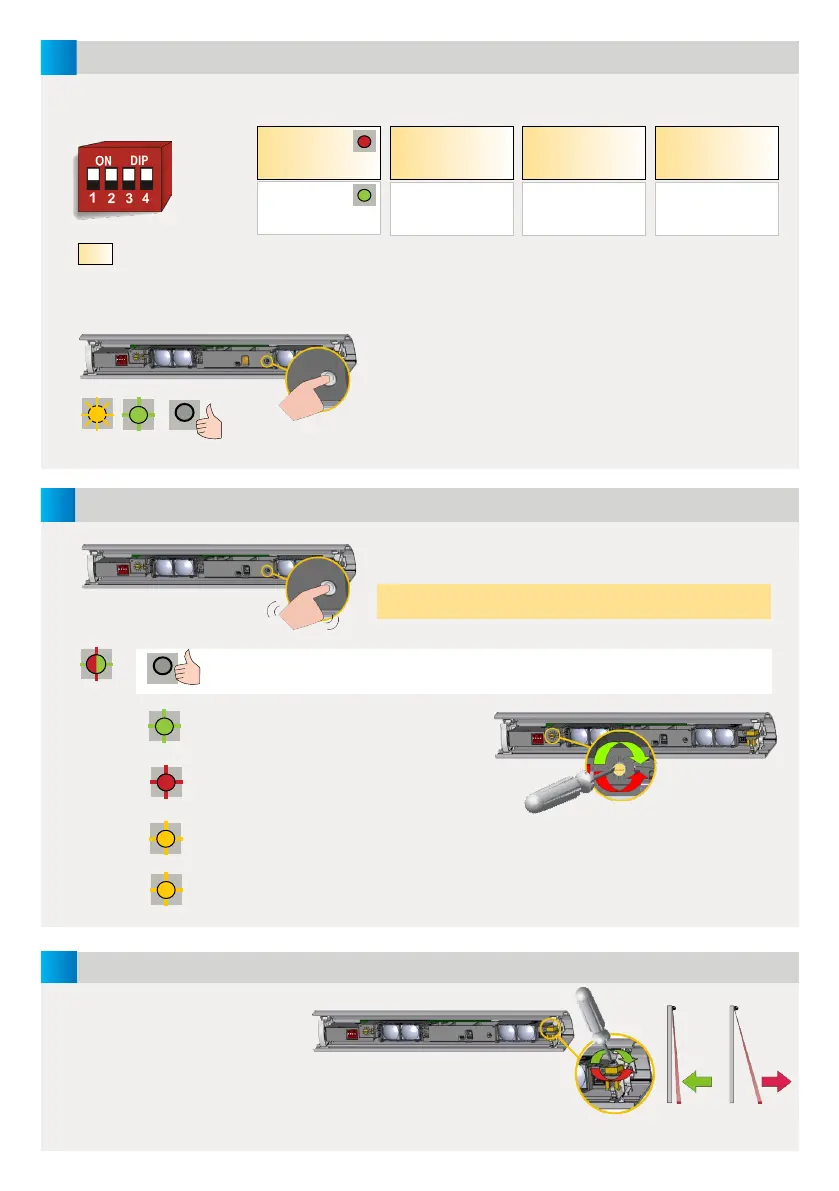

REGLAGES
VERIFICATION DE LA SECURISATION DE LA PORTE
CALIBRATION
IMPORTANT: Testez le bon
fonctionnement de l’installation
avant de quitter les lieux.
Si nécessaire, rapprochez ou
éloignez les spots de la porte et
lancez une nouvelle calibration.
Après avoir modifié un DIP-switch, la LED orange clignote.
Maintenez le bouton poussoir du MASTER enfoncé
pour confirmer les réglages de TOUS LES MODULES.
Le nombre de clignotements verts (x) indique le nombre de
modules interconnectés.
Enfoncez brièvement le bouton poussoir du MASTER pour
lancer un calibrage de TOUS LES MODULES.
Sortez du champ de détection!
La LED s’éteint > La zone de détection est OK.
Une zone de détection trop petite :
Tournez la vis dans le sens des aiguilles
d’une montre
Une zone de détection trop longue :
Tournez la vis dans le sens contraire
des aiguilles
Sortez du champ de détection.
Si nécessaire, changez l’angle ou désactivez l’arrière-plan (DIP 3 = OFF).
Lancez une nouvelle calibration.
La vitesse de clignotement
augmente à l’approche de la
position optimale.
COTE DE
MONTAGE
FREQUENCE ARRIERE-PLAN
ZONE
NON COUVERTE
RELAIS 1
CÔTÉ D’OUVERTURE
RELAIS 2
CÔTÉ DE FERMETURE
FREQ A
FREQ B
ON
OFF
HAUTE*
BASSE
ON
OFF
LED pendant détection:
R1 > ROUGE
R2 > VERTE
Choisissez des
fréquences différentes
pour les modules
proches les uns des
autres.
Reflectivité de l’arrière-
plan insuffisante:
sélectionnez OFF
Valeurs approximatives pour
hauteur de 2 m: haute = 40
cm, basse = 15 cm
ROUGE-VERT
ETEINT
VERT
ROUGE
ORANGE
ORANGE
ETEINT
VERT
VALEURS USINE
* Recommandé pour la plupart des applications.
Hauteur de montage > 2,7 m, sélectionnez BASSE pour être
conforme à la EN 16005 et la DIN 18650.
