Par la présente, GEZE déclare que le GC 334 est conforme aux directives européennes 2014/30/EU (EMC), 2006/42/EU (Machine) et
2011/65/EU (RoHs).
Agence de certification pour inspection EC: 0044 - TÜV NORD CERT GmbH, Langemarckstr. 20, D-45141 Essen
Numéro de certificat de contrôle de modèle type CE: 44 205 18263801
Gerald Haas, Leonberg, January 2019
Ce produit doit être éliminé séparément des ordures ménagères
• Toute autre utilisation de l’appareil en dehors du but autorisé ne peut pas être garantie par le fabricant.
• Le fabricant du système de porte est responsable de l’évaluation des risques et de l’installation du détecteur en comformité
avec les prescriptions nationales et internationales en matière de sécurité des portes.
• Le fabricant ne peut être tenu pour responsable de l’installation incorrecte ou des réglages inappropriés du détecteur.
• Le montage et la mise en service du détecteur doivent être effectués uniquement par un spécialiste formé.
• La garantie est nulle lorsque toute réparation est effectuée sur le produit par du personnel non autorisé
.

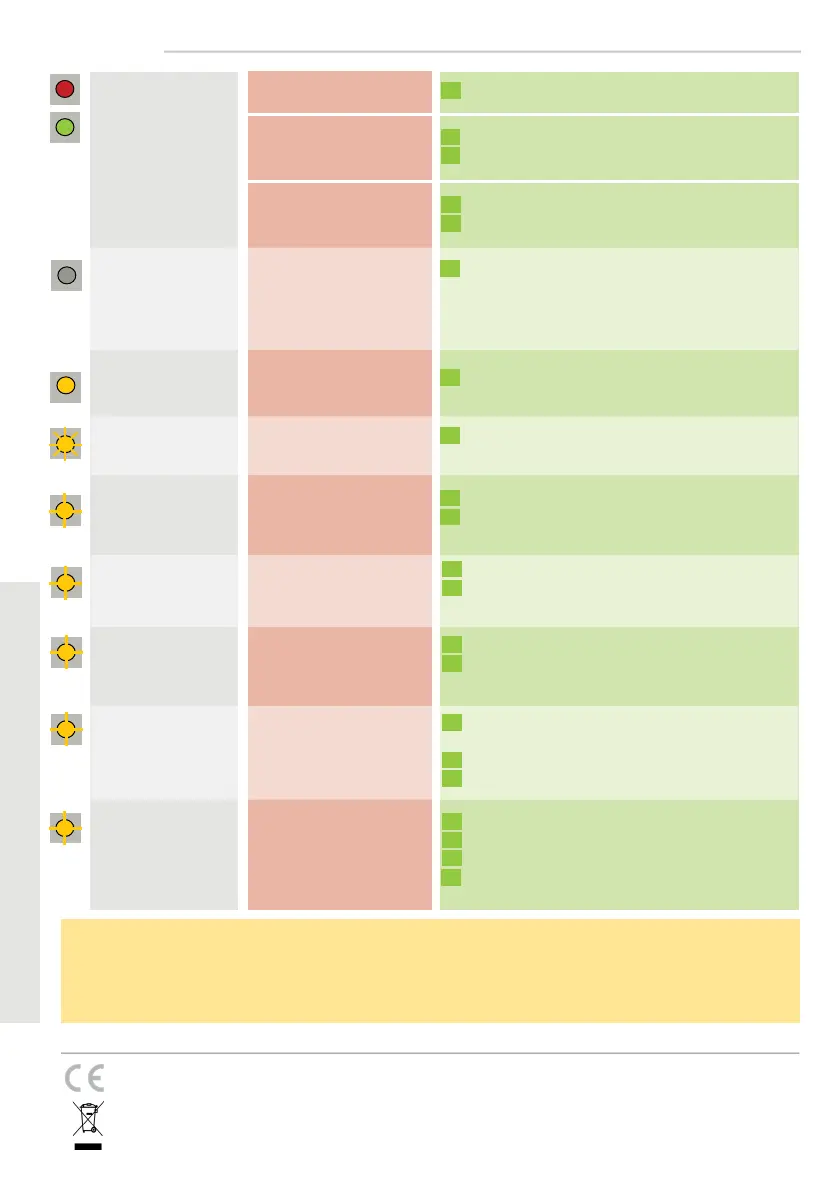

SIGNAUX LED
La LED orange
clignote 1x toutes
les 3 secondes.
La LED orange reste
allumée en
permanence.
La LED orange
clignote vite.
La LED rouge ou
verte s’allume
sporadiquement ou
reste allumée.
Lancez une calibration.
Renvoyez le détecteur à l’usine pour vérification
technique.
Maintenez le bouton poussoir enfoncé pour
confirmer le réglage du DIP-switch.
Coupez et restaurez l’alimentation.
Si la LED orange clignote encore, changez le détecteur.
Le détecteur ne
réagit pas mais un
calibrage peut être
lancé.
Vérifiez le câblage.
- Connectez le ROUGE et le BLEU à la sortie
de test de l’opérateur.
- Si l’opérateur n’est pas monitoré : branchez le
BLEU sur 0 V et le ROUGE sur +12 V - 30 V DC.
La LED orange
clignote 2x toutes
les 3 secondes.
La LED orange
clignote 3x toutes
les 3 secondes.
La LED orange
clignote 4x toutes
les 3 secondes.
La LED orange
clignote 5x toutes
les 3 secondes.
Vérifiez l’alimentation.
Réduisez la longueur du câble ou changez le câble.
Vérifiez le câblage entre modules.
Lancez un comptage des modules :
maintenez enfoncé le bouton poussoir du MASTER.
L’alimentation est trop basse
ou trop haute.
Le détecteur signale un
problème interne.
Mauvais réglage de la zone
de non couverture.
La surveillance est activée,
mais l’entrée de surveillance
n’est pas alimentée.
Erreur de communication
entre modules.
Le détecteur rencontre
un problème de mémoire.
Réglage DIP-switch en
attente de confirmation.
Le détecteur reçoit
trop peu d’énergie IR.
Mauvaise calibration
Le détecteur est perturbé
par des lampes ou un autre
détecteur proche.
Sélectionnez une autre fréquence par module (DIP 2).
Lancez une calibration.
Erreur de calibration
Vérifiez la hauteur de montage.
Changez la position de la vis de calibration.
Lancez une calibration.
Désactivez l’arrière-plan (DIP 3: OFF).
Vérifiez si le DIP 4 est reglé correctement.
Lancez une calibration.
Lancez une calibration et sortez du champ
de détection.
Changez l’angle des spots.
Désactivez l’arrière-plan (DIP 3: OFF).
