GEZE GC 334 User Manual

4
6
5
4
5
X
GC 334

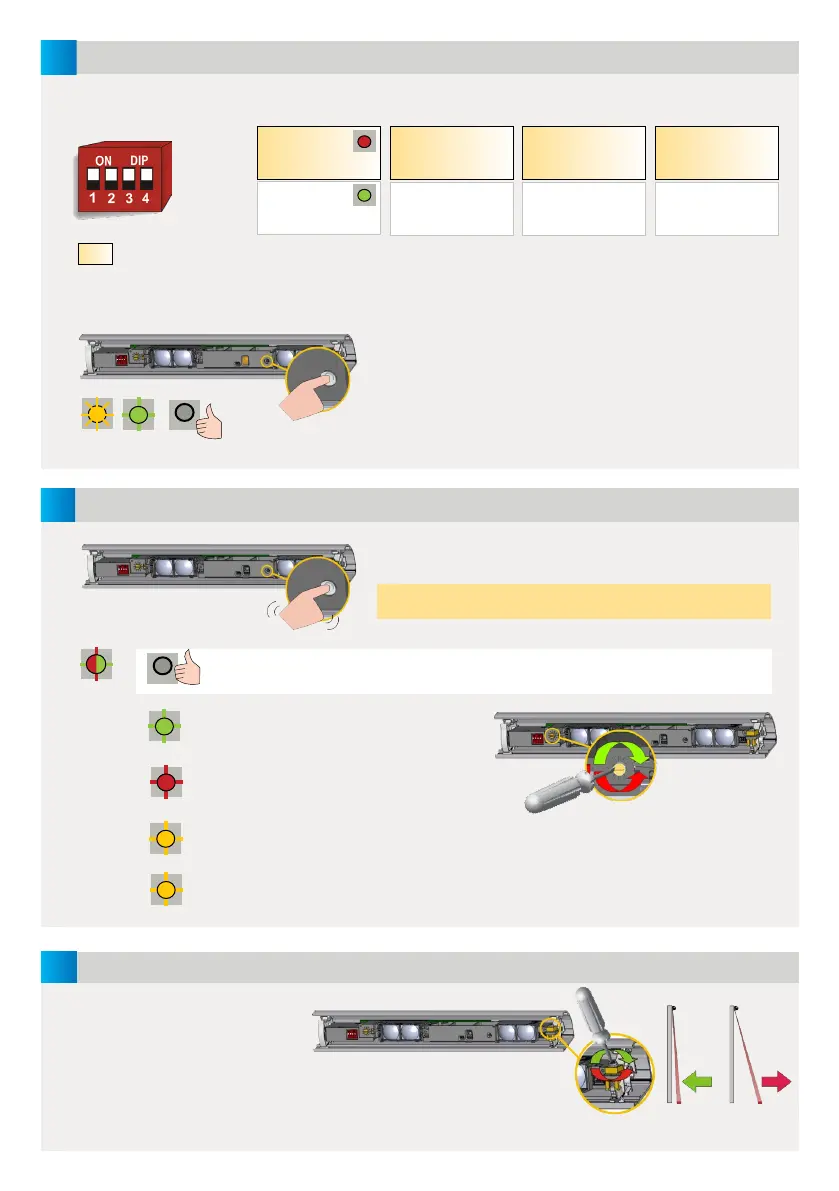

INDSTILLINGER
DØRSIKKERHEDSKONTROL
KALIBRERING
VIGTIGT: Test, at installationen
fungerer rigtigt, før du forlader
ejendommen.
Placer om nødvendigt spots
nærmere ved eller længere
væk fra døren og start en
nykalibrering.
Når en DIP-kontakt skiftes, blinker den orange LED.
Et LANGT tryk på trykknappen på MASTER bekræfter
indstillingerne af ALLE MODULER.
Derefter angiver et antal grønne blink (x)
antallet af tilsluttede moduler.
Et KORT tryk på knappen på MASTER starter en kalibrering
på ALLE MODULER.
Undgå at stå i detekteringsfeltet!
Når LED'en er slukket på alle moduler, er detekteringszonen OK.
Detekteringszonen er for kort til
at dreje skruen med uret.
Detekteringszonen er for lang:
Drej skruen mod uret.
Træd ud af detekteringsfeltet.
Skift om nødvendigt vinkel eller sluk for baggrund (DIP 3 = OFF).
Start en ny kalibrering.
LED'ens blinkehastighed
stiger, når den nærmer sig
den optimale position.
MONTERINGSSIDE FREKVENS BAGGRUND
UDÆKKET
ZONE
RELÆ 1
STOP
RELÆ 2
GENÅBNING
FREKV A
FREKV B
ON
OFF
HØJ*
LAV
ON
OFF
LED under detektering:
R1 > RØD
R2 > GRØN
Indtil forskellige
frekvenser på
moduler i nærheden
af hinanden.
Ikke nok baggrundsre-
flektivitet: Skift til OFF
Tilnærmelsesvise værdier
ved 2 m: høj= 40 cm,
lav = 15 cm
RØD-GRØN
OFF
GRØN
RØD
ORANGE
ORANGE GRØN OFF
FABRIKSVÆRDI
* Anbefales til de fleste anvendelser.
Monteringshøjde > 2,7 m: sæt til LAV
for at opfylde EN16005 og DIN18650.
