GC 334

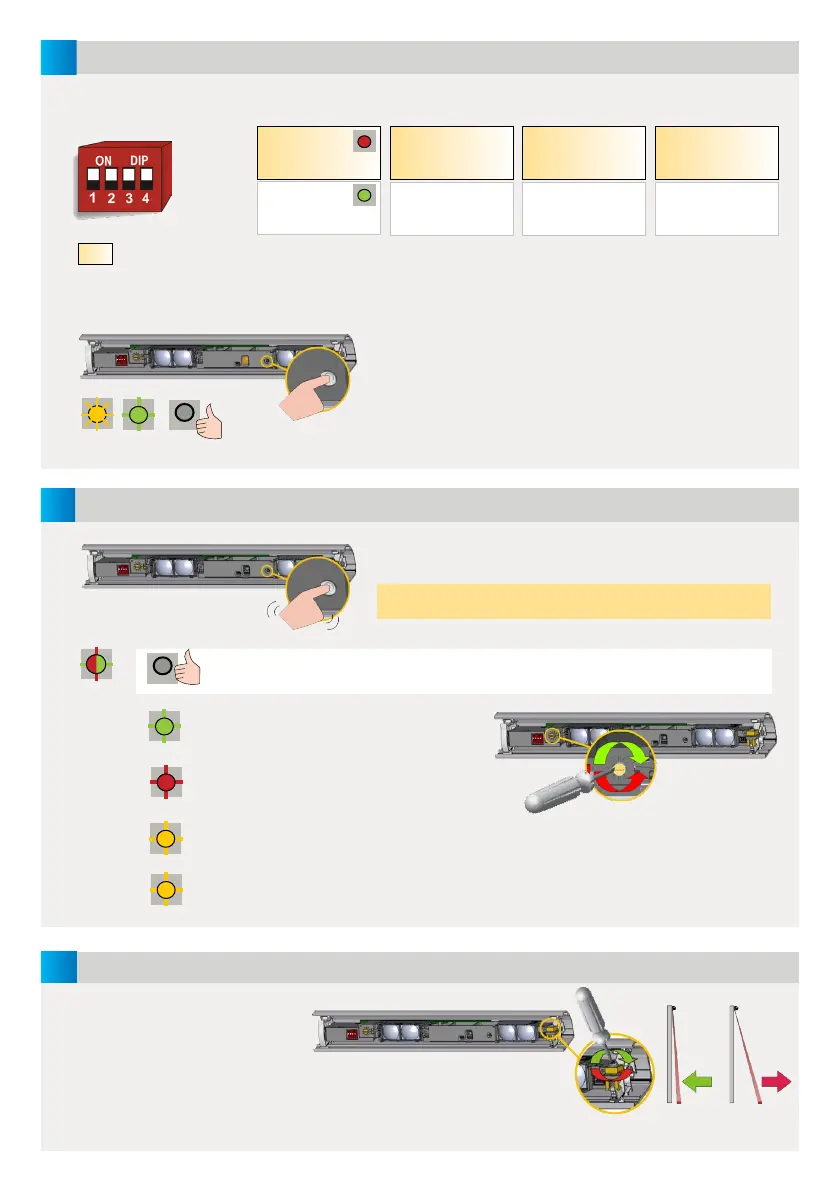

ASETUKSET
OVEN TURVALLISUUSTARKASTUS
KALIBROINTI
TÄRKEÄÄ: Testaa asennuksen
moitteeton toiminta ennen
paikalta poistumista.
Asemoi pisteet tarvittaessa
lähemmäs ovea tai kauemmas
ovesta ja käynnistä kalibrointi
uudelleen.
DIP-kytkimen vaihtamisen jälkeen oranssi merkkivalo vilkkuu.
PITKÄLLÄ MASTER-painikkeen painalluksella vahvistetaan
KAIKKIEN MODUULIEN asetukset.
Sen jälkeen vihreiden vilkkujen määrä (x) ilmaisee
liitettyjen moduulien määrän.
LYHYELLÄ MASTER-painikkeen painalluksella käynnistetään
KAIKKIEN MODUULIEN kalibrointi.
Älä seiso tunnistuskentän alueella!
Kun kaikkien moduulien merkkivalo on sammunut, tunnistusalue on OK.
Tunnistusalue on liian lyhyt:
käännä ruuvia myötäpäivään.
Tunnistusalue on liian pitkä:
käännä ruuvia vastapäivään.
Poistu tunnistusalueelta.
Tarvittaessa muuta kulmaa tai kytke tausta pois päältä (DIP 3 = POIS).
Käynnistä uusi kalibrointi.
Merkkivalon
vilkkumistaajuus lisääntyy
optimaalista asentoa
lähestyttäessä.
ASENNUSPUOLI TAAJUUS TAUSTA
KATTAMATON
ALUE
RELE 1
SEIS
RELE 2
UUD. AVAUS
TAAJ. A
TAAJ. B
PÄÄLLÄ
POIS
KORKEA*
MATALA
PÄÄLLÄ
POIS
Merkkivalo
tunnistuksen aikana:
R1 > PUNAINEN
R2 > VIHREÄ
Aseta lähekkäisiin
moduuleihin eri
taajuudet.
Taustan heijastuvuus ei
ole riittävä: kytke POIS.
Likiarvot 2 metrissä:
korkea = 40 cm,
matala = 15 cm
PUNAI-
NEN-VIHREÄ
POIS
VIHREÄ
PUNAINEN
ORANSSI
ORANSSI VIHREÄ POIS
OLETUSARVO
* Suositus useimpiin sovelluksiin.
Asennuskorkeus > 2,7 m: asetus MATALA,
jotta taataan yhdenmukaisuus standardien
EN16005 ja DIN18650 kanssa.
