GC 334

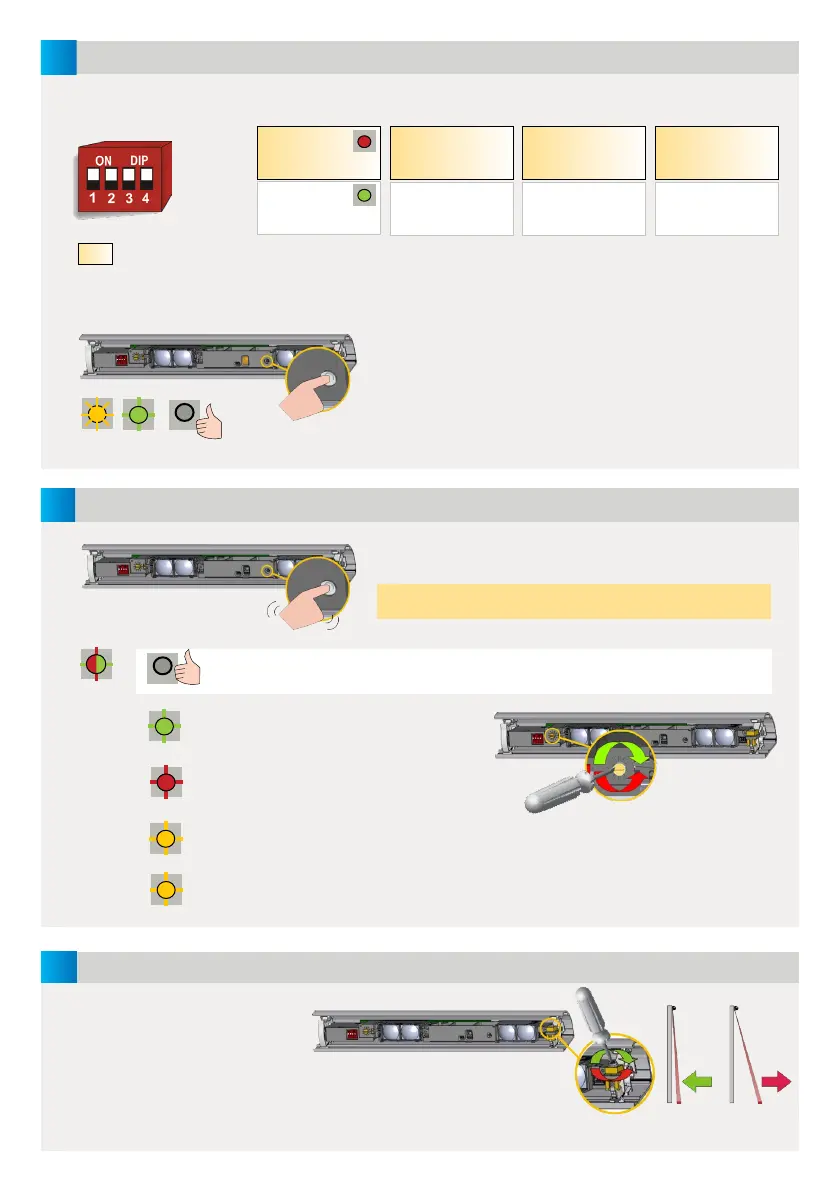

INNSTILLINGER
SIKKERHETSSJEKK FOR DØR
KALIBRERING
VIKTIG: Test at installasjonen
fungerer før du forlater området.
Plasser om nødvendig
spotter nærmere eller lenger
unna døren og gjør en ny
kalibrering.
Den oransje lysdioden vil blinke når man skifter en DIP-bryter.
Et LANGT trykk på knappen til MASTER vil bekrefte
innstillingene for ALLE MODULER.
Etterpå vil et antall grønne blinkinger (x) indikere
antall tilkoblede moduler.
Et KORT trykk på knappen til MASTER vil sette i gang en
kalibrering på ALLE MODULER.
Du må ikke stå i deteksjonsfeltet.
Når lysdiodene er slukket på alle moduler, er deteksjonssonen OK.
Deteksjonssonen er for kort:
Vri skruen med klokken.
Deteksjonssonen er for lang:
Vri skruen mot klokken.
Gå ut av deteksjonsfeltet.
Skift vinkelen eller slå av bakgrunnen ved behov (DIP 3 = AV).
Gjør en ny kalibrering.
Lysdiodene vil blinke raskere
når man nærmer seg den
optimale posisjonen.
MONTERINGSSIDE
FREKVENS BAKGRUNN
UDEKKET SONE
RELÉ 1
STOPP
RELÉ 2
GJENÅPNING
FREKV. A
FREKV. B
PÅ
AV
HØY*
LAV
PÅ
AV
Lysdiode under
deteksjon:
R1 > RØD
R2 > GRØNN
Still inn forskjellige
frekvenser på
moduler som er
tett inntil hverandre.
Ikke nok reflektivitet i
bakgrunnen: bytt til AV.
Omtrentlige verdier
ved 2 m: høy= 40 cm,
lav = 15 cm
RØD-GRØNN
AV
GRØNN
RØD
ORANSJE
ORANSJE GRØNN AV
FABRIKKVERDI
* Anbefales for de fleste bruksområder.
Monteringshøyde > 2,7 m: sett til LAV for
samsvar med EN16005 og DIN18650.
